未確定：候補が5型番あります。

外径 D(φ)
~mm
- 71
- 80
- 90
- 100
- 112
内径 d(φ)
~mm
- 36
- 41
- 46
- 51
- 57
自由高 Ho(mm)
~mm
- 5.6
- 6.7
- 7
- 8.2
- 8.5
荷重 P1 (0.25h時)(N)
~mm
- 7679
- 11719
- 12219
- 16181
- 18064
荷重 P2 (0.50h時)(N)
~mm
- 14416
- 22045
- 23301
- 30430
- 33666
荷重 P3 (0.75h時)(N)
~mm
- 20516
- 31371
- 33588
- 43836
- 48141
板厚 t(mm)
~mm
- 4
- 5
- 6
全たわみ量(mm)
~mm
- 1.6
- 1.7
- 2
- 2.2
- 2.5
タイプ
~mm
- IWT-H
出荷日
- すべて
- 当日出荷可能
- 2日以内

磐田電工

鉄皿ばね重荷重用（磐田規格）磐田電工製

カタログ |

通常単価(税別): 3,486円～7,906円特別価格

税込単価: 3,835円～8,697円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～2日目一部当日出荷可能

【特長】・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

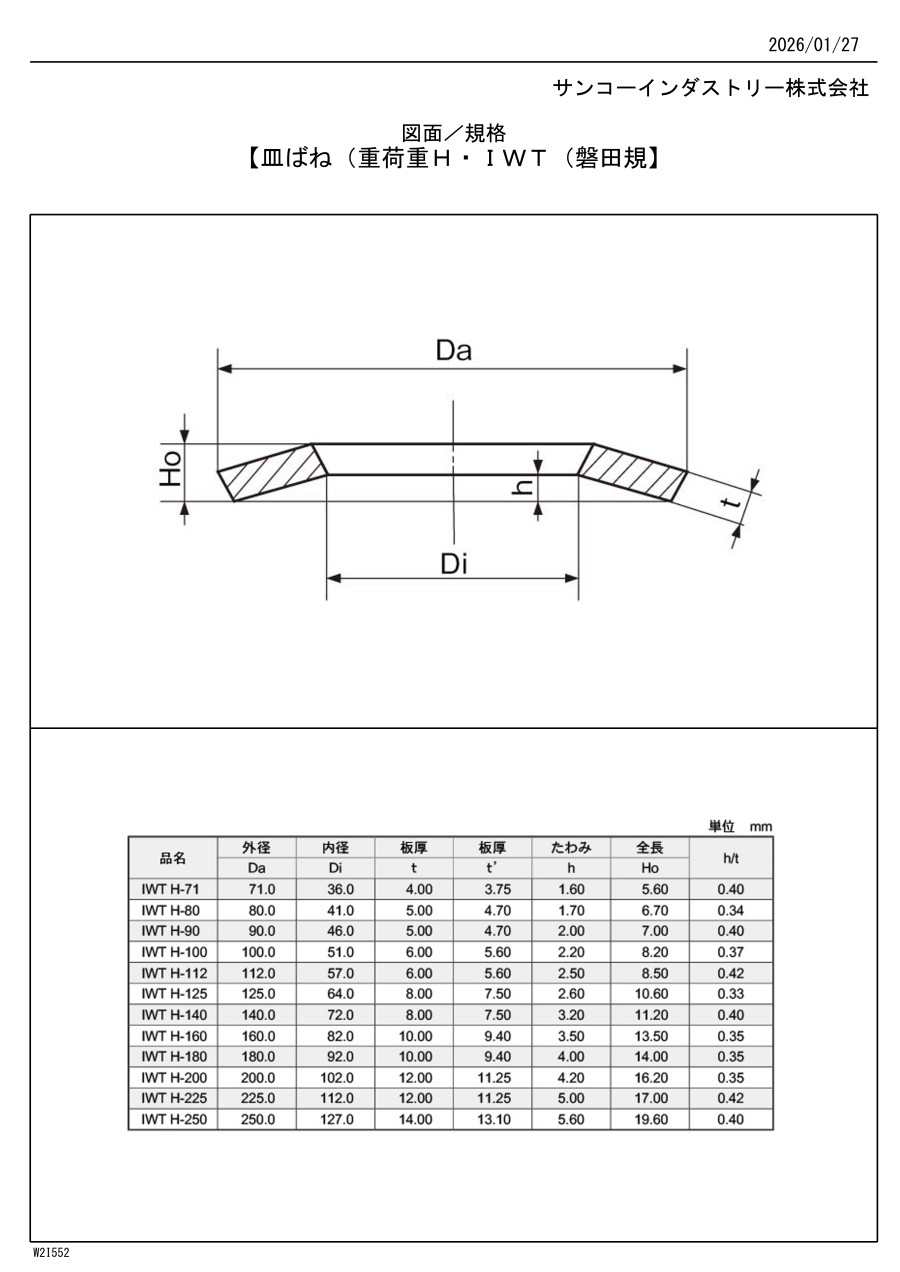

品名	外径 Da	内径 Di	板厚 t	たわみ h	全長 Ho	h/t	荷重 (f=0.25h時)	荷重 (f=0.50h時)	荷重 (f=0.75h時)
IWT-H-71	71.0	36.0	4.00	1.60	5.60	0.40	7679	14416	20516
IWT-H-80	80.0	41.0	5.00	1.70	6.70	0.34	12219	23301	33588
IWT-H-90	90.0	46.0	5.00	2.00	7.00	0.40	11719	22045	31371
IWT-H-100	100.0	51.0	6.00	2.20	8.20	0.37	18064	33666	48141
IWT-H-112	112.0	57.0	6.00	2.50	8.50	0.42	16181	30430	43836
IWT-H-125	125.0	64.0	8.00	2.60	10.60	0.33	31146	59585	86014
IWT-H-140	140.0	72.0	8.00	3.20	11.20	0.40	30822	58918	85210
IWT-H-160	160.0	82.0	10.00	3.50	13.50	0.35	50612	96341	138509
IWT-H-180	180.0	92.0	10.00	4.00	14.00	0.35	46876	88191	125486
IWT-H-200	200.0	102.0	12.00	4.20	16.20	0.35	66626	126751	183129
IWT-H-225	225.0	112.0	12.00	5.00	17.00	0.42	64322	120485	170646
IWT-H-250	250.0	127.0	14.00	5.60	19.60	0.40	93271	175255	249001

型番リスト

表示件数

型番

外径 D

(φ)

内径 d

(φ)

自由高 Ho

(mm)

荷重 P1 (0.25h時)

(N)

荷重 P2 (0.50h時)

(N)

荷重 P3 (0.75h時)

(N)

板厚 t

(mm)

全たわみ量

(mm)

RoHS?

最小発注数量

71	36	5.6	7679	14416	20516	4	1.6	10	1個
80	41	6.7	12219	23301	33588	5	1.7	10	1個
90	46	7	11719	22045	31371	5	2	10	1個
100	51	8.2	18064	33666	48141	6	2.2	10	1個
112	57	8.5	16181	30430	43836	6	2.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,486円 ( 3,835円 )	2日目
5,928円 ( 6,521円 )	2日目
6,469円 ( 7,116円 )	2日目
5,931円3,262円 ( 3,588円 )	在庫品1日目当日出荷可能
7,906円 ( 8,697円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野で特に活躍します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
