鉄 皿ばね 重荷重用（JIS規格）磐田電工製【1～1000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 76円～64,487円
- 税込単価
- 84円～70,936円
【特長】・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス...
詳細情報を確認する- 負荷荷重
- 重荷重用
- 材質
- ばね用鋼
- たわみ量 δ
- 0.75h (mm)
未確定：候補が16型番あります。
商品情報

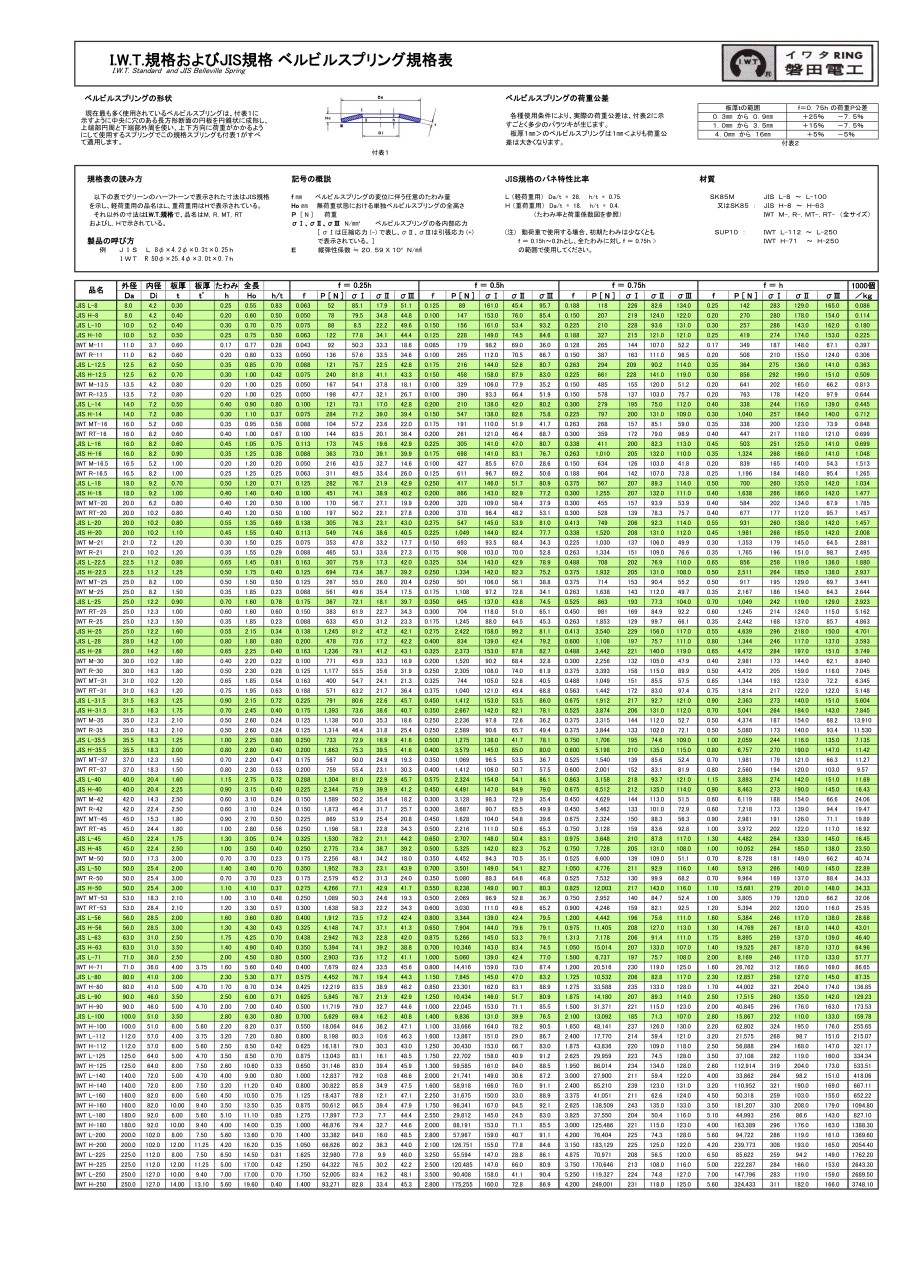

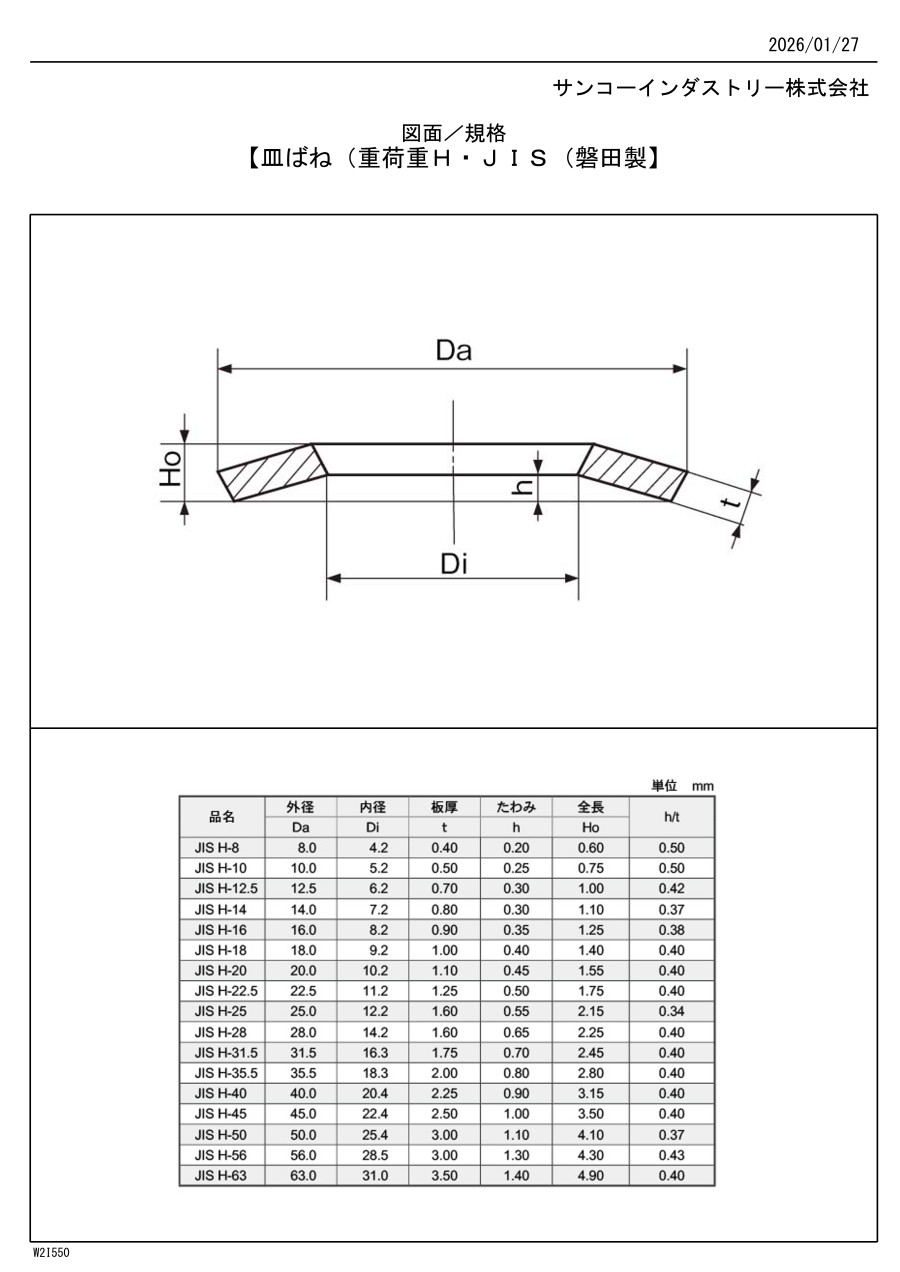

| 品名 | 外径 Da | 内径 Di | 板厚 t | たわみ h | 全長 Ho | h/t | 荷重 (f=0.25h時) | 荷重 (f=0.50h時) | 荷重 (f=0.75h時) |
| JIS H-8 | 8.0 | 4.2 | 0.40 | 0.20 | 0.60 | 0.50 | 78 | 147 | 207 |
| JIS H-10 | 10.0 | 5.2 | 0.50 | 0.25 | 0.75 | 0.50 | 122 | 228 | 327 |
| JIS H-12.5 | 12.5 | 6.2 | 0.70 | 0.30 | 1.00 | 0.42 | 240 | 458 | 661 |
| JIS H-14 | 14.0 | 7.2 | 0.80 | 0.30 | 1.10 | 0.37 | 284 | 547 | 797 |
| JIS H-16 | 16.0 | 8.2 | 0.90 | 0.35 | 1.25 | 0.38 | 363 | 698 | 1010 |
| JIS H-18 | 18.0 | 9.2 | 1.00 | 0.40 | 1.40 | 0.40 | 451 | 866 | 1255 |
| JIS H-20 | 20.0 | 10.2 | 1.10 | 0.45 | 1.55 | 0.40 | 549 | 1049 | 1520 |
| JIS H-22.5 | 22.5 | 11.2 | 1.25 | 0.50 | 1.75 | 0.40 | 694 | 1334 | 1932 |
| JIS H-25 | 25.0 | 12.2 | 1.60 | 0.55 | 2.15 | 0.34 | 1245 | 2422 | 3540 |
| JIS H-28 | 28.0 | 14.2 | 1.60 | 0.65 | 2.25 | 0.40 | 1236 | 2373 | 3442 |
| JIS H-31.5 | 31.5 | 16.3 | 1.75 | 0.70 | 2.45 | 0.40 | 1393 | 2667 | 3874 |
| JIS H-35.5 | 35.5 | 18.3 | 2.00 | 0.80 | 2.80 | 0.40 | 1863 | 3579 | 5198 |
| JIS H-40 | 40.0 | 20.4 | 2.25 | 0.90 | 3.15 | 0.40 | 2344 | 4491 | 6512 |
| JIS H-45 | 45.0 | 22.4 | 2.50 | 1.00 | 3.50 | 0.40 | 2775 | 5325 | 7728 |
| JIS H-50 | 50.0 | 25.4 | 3.00 | 1.10 | 4.10 | 0.37 | 4266 | 8238 | 12003 |
| JIS H-56 | 56.0 | 28.5 | 3.00 | 1.30 | 4.30 | 0.43 | 4148 | 7904 | 11405 |
| JIS H-63 | 63.0 | 31.0 | 3.50 | 1.40 | 4.90 | 0.40 | 5394 | 10346 | 15014 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
215円 ( 237円 ) | 1日目 |
36,211円 ( 39,832円 ) | 2日目 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
289円 ( 318円 ) | 1日目 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
64,487円 ( 70,936円 ) | 4日目 |
118円 ( 130円 ) | 在庫品1日目当日出荷可能 |
379円 ( 417円 ) | 1日目 |
175円 ( 193円 ) | 1日目 |
411円 ( 452円 ) | 1日目 |
740円 ( 814円 ) | 1日目 |
776円 ( 854円 ) | 在庫品1日目当日出荷可能 |
842円 ( 926円 ) | 在庫品1日目当日出荷可能 |
945円 ( 1,040円 ) | 1日目 |
807円 ( 888円 ) | 1日目 |
2,258円 ( 2,484円 ) | 1日目 |
