メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
外径 D(φ)
~mm- 112
- 125
- 140
内径 d(φ)
~mm- 57
- 64
- 72
自由高 Ho(mm)
~mm- 7.2
- 8.5
- 9
荷重 P1 (0.25h時)(N)
~mm- 8198
- 12837
- 13043
荷重 P2 (0.50h時)(N)
~mm- 13867
- 21741
- 22702
荷重 P3 (0.75h時)(N)
~mm- 17770
- 27900
- 29959
板厚 t(mm)
~mm- 4
- 5
全たわみ量(mm)
~mm- 3.2
- 3.5
- 4
タイプ
~mm出荷日
- すべて
- 1日以内
鉄 皿ばね 軽荷重用（磐田規格）磐田電工製
- 通常単価(税別)
- 7,979円～12,712円
- 税込単価
- 8,777円～13,983円
通常出荷日：1日目
【特長】・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

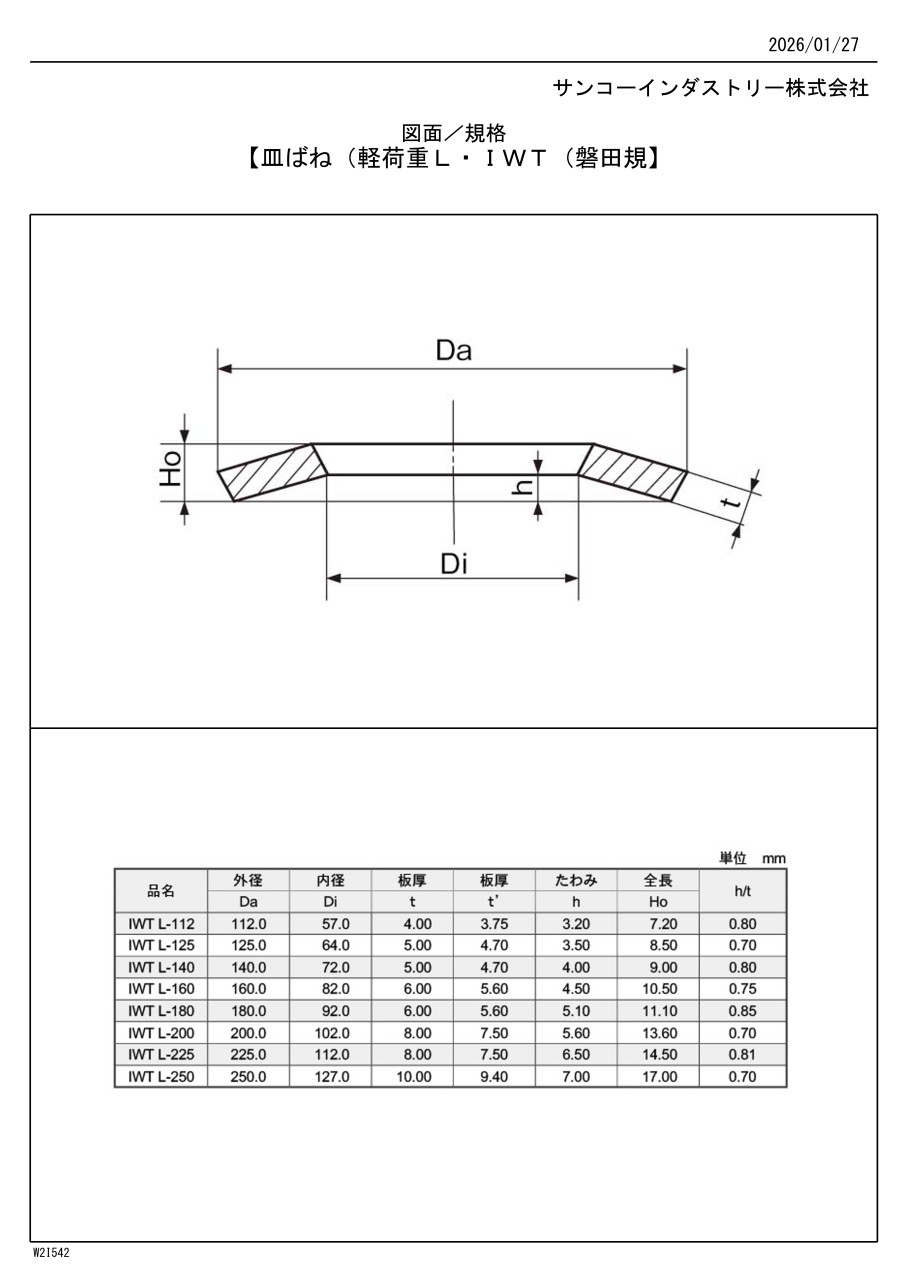

| 品名 | 外径 Da | 内径 Di | 板厚 t | たわみ h | 全長 Ho | h/t | 荷重 (f=0.25h時) | 荷重 (f=0.50h時) | 荷重 (f=0.75h時) |
| IWT-L-112 | 112.0 | 57.0 | 4.00 | 3.20 | 7.20 | 0.80 | 8198 | 13867 | 17770 |
| IWT-L-125 | 125.0 | 64.0 | 5.00 | 3.50 | 8.50 | 0.70 | 13043 | 22702 | 29959 |
| IWT-L-140 | 140.0 | 72.0 | 5.00 | 4.00 | 9.00 | 0.80 | 12837 | 21741 | 27900 |
| IWT-L-160 | 160.0 | 82.0 | 6.00 | 4.50 | 10.50 | 0.75 | 18437 | 31675 | 41051 |
| IWT-L-180 | 180.0 | 92.0 | 6.00 | 5.10 | 11.10 | 0.85 | 17897 | 29812 | 37550 |
| IWT-L-200 | 200.0 | 102.0 | 8.00 | 5.60 | 13.60 | 0.70 | 33382 | 57967 | 76404 |
| IWT-L-225 | 225.0 | 112.0 | 8.00 | 6.50 | 14.50 | 0.81 | 32980 | 55594 | 70971 |
| IWT-L-250 | 250.0 | 127.0 | 10.00 | 7.00 | 17.00 | 0.70 | 52005 | 90408 | 119327 |
