メカニカル部品技術窓口

絞り込み条件

未確定：候補が20型番あります。

外径 D(φ)
~mm
- 8
- 10
- 12.5
- 14
- 16
- 18
- 20
- 22.5
- 25
- 28
- 31.5
- 35.5
- 40
- 50
- 56
- 63
- 71
- 80
- 90
- 100
内径 d(φ)
~mm
- 4.2
- 5.2
- 6.2
- 7.2
- 8.2
- 9.2
- 10.2
- 11.2
- 12.2
- 14.2
- 16.3
- 18.3
- 20.4
- 25.4
- 28.5
- 31
- 36
- 41
- 46
- 51
自由高 Ho(mm)
~mm
- 0.55
- 0.7
- 0.85
- 0.9
- 1.05
- 1.2
- 1.35
- 1.45
- 1.6
- 1.8
- 2.15
- 2.25
- 2.75
- 3.4
- 3.6
- 4.25
- 4.5
- 5.3
- 6
- 6.3
荷重 P1 (0.25h時)(N)
~mm
- 52
- 88
- 121
- 173
- 282
- 305
- 307
- 367
- 478
- 733
- 791
- 1304
- 1912
- 1952
- 2903
- 2942
- 4452
- 5629
- 5845
荷重 P2 (0.50h時)(N)
~mm
- 89
- 156
- 210
- 216
- 305
- 417
- 534
- 547
- 645
- 834
- 1275
- 1412
- 2324
- 3344
- 3501
- 5060
- 5266
- 7845
- 9836
- 10434
荷重 P3 (0.75h時)(N)
~mm
- 118
- 210
- 279
- 294
- 411
- 567
- 708
- 749
- 863
- 1108
- 1706
- 1912
- 3158
- 4442
- 4776
- 6737
- 7178
- 10532
- 13092
- 14180
板厚 t(mm)
~mm
- 0.3
- 0.4
- 0.5
- 0.6
- 0.7
- 0.8
- 0.9
- 1
- 1.25
- 1.6
- 2
- 2.5
- 3
- 3.5
全たわみ量(mm)
~mm
- 0.25
- 0.3
- 0.35
- 0.4
- 0.45
- 0.5
- 0.55
- 0.65
- 0.7
- 0.8
- 0.9
- 1
- 1.15
- 1.4
- 1.6
- 1.75
- 2
- 2.3
- 2.5
- 2.8
販売単位
~mm
- バラ(1個から購入可能)
- 箱・パック
タイプ
~mm
- JIS-L
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 2日以内
- 4日以内

磐田電工

鉄皿ばね軽荷重用（JIS規格）磐田電工製【1～500個入り】

Name: 鉄 皿ばね 軽荷重用（JIS規格）磐田電工製【1～500個入り】
Brand: 磐田電工
SKU: 221000767678
Rating: 3 (1 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 72円～238,620円特別価格

税込単価: 79円～262,482円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄皿ばね重荷重用（JIS規格）磐田電工製

通常価格(税別)： 76円 (税込価格：84円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

皿ばねBD （磐田規格）

通常価格(税別)： 44円 (税込価格：48円)

通常出荷日：在庫品1日目

【特長】・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス...

詳細情報を確認する

負荷荷重
軽荷重用
材質
ばね用鋼
たわみ量 δ
0.75h (mm)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

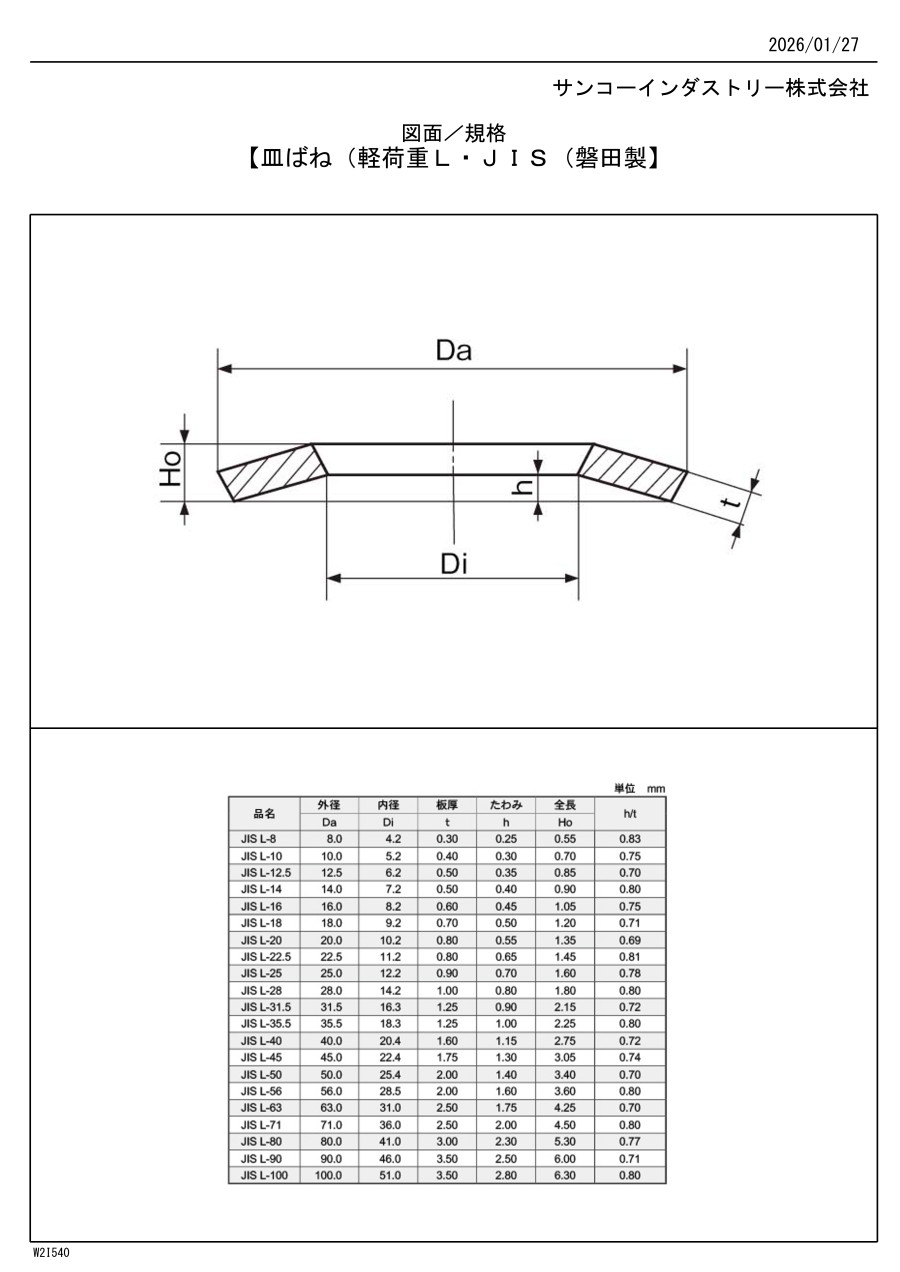

鉄皿ばね軽荷重用（ＪＩＳ規格）磐田電工製:関連画像

品名	外径 Da	内径 Di	板厚 t	たわみ h	全長 Ho	h/t	荷重 (f=0.25h時)	荷重 (f=0.50h時)	荷重 (f=0.75h時)
JIS L-8	8.0	4.2	0.30	0.25	0.55	0.83	52	89	118
JIS L-10	10.0	5.2	0.40	0.30	0.70	0.75	88	156	210
JIS L-12.5	12.5	6.2	0.50	0.35	0.85	0.70	121	216	294
JIS L-14	14.0	7.2	0.50	0.40	0.90	0.80	121	210	279
JIS L-16	16.0	8.2	0.60	0.45	1.05	0.75	173	305	411
JIS L-18	18.0	9.2	0.70	0.50	1.20	0.71	282	417	567
JIS L-20	20.0	10.2	0.80	0.55	1.35	0.69	305	547	749
JIS L-22.5	22.5	11.2	0.80	0.65	1.45	0.81	307	534	708
JIS L-25	25.0	12.2	0.90	0.70	1.60	0.78	367	645	863
JIS L-28	28.0	14.2	1.00	0.80	1.80	0.80	478	834	1108
JIS L-31.5	31.5	16.3	1.25	0.90	2.15	0.72	791	1412	1912
JIS L-35.5	35.5	18.3	1.25	1.00	2.25	0.80	733	1275	1706
JIS L-40	40.0	20.4	1.60	1.15	2.75	0.72	1304	2324	3158
JIS L-45	45.0	22.4	1.75	1.30	3.05	0.74	1530	2707	3648
JIS L-50	50.0	25.4	2.00	1.40	3.40	0.70	1952	3501	4776
JIS L-56	56.0	28.5	2.00	1.60	3.60	0.80	1912	3344	4442
JIS L-63	63.0	31.0	2.50	1.75	4.25	0.70	2942	5266	7178
JIS L-71	71.0	36.0	2.50	2.00	4.50	0.80	2903	5060	6737
JIS L-80	80.0	41.0	3.00	2.30	5.30	0.77	4452	7845	10532
JIS L-90	90.0	46.0	3.50	2.50	6.00	0.71	5845	10434	14180
JIS L-100	100.0	51.0	3.50	2.80	6.30	0.80	5629	9836	13092

型番リスト

表示件数

型番

外径 D

(φ)

内径 d

(φ)

自由高 Ho

(mm)

荷重 P1 (0.25h時)

(N)

荷重 P2 (0.50h時)

(N)

荷重 P3 (0.75h時)

(N)

板厚 t

(mm)

全たわみ量

(mm)

販売単位

RoHS?

最小発注数量

10	5.2	0.7	88	156	210	0.4	0.3	バラ(1個から購入可能)	10	1個
8	4.2	0.55	52	89	118	0.3	0.25	箱・パック	10	1個
12.5	6.2	0.85	121	216	294	0.5	0.35	箱・パック	10	1個
14	7.2	0.9	121	210	279	0.5	0.4	箱・パック	10	1個
16	8.2	1.05	173	305	411	0.6	0.45	バラ(1個から購入可能)	10	1個
18	9.2	1.2	282	417	567	0.7	0.5	箱・パック	10	1個
20	10.2	1.35	305	547	749	0.8	0.55	バラ(1個から購入可能)	10	1個
22.5	11.2	1.45	307	534	708	0.8	0.65	箱・パック	10	1個
25	12.2	1.6	367	645	863	0.9	0.7	バラ(1個から購入可能)	10	1個
28	14.2	1.8	478	834	1108	1	0.8	箱・パック	10	1個
31.5	16.3	2.15	791	1412	1912	1.25	0.9	バラ(1個から購入可能)	10	1個
35.5	18.3	2.25	733	1275	1706	1.25	1	箱・パック	10	1パック 500個入り
40	20.4	2.75	1304	2324	3158	1.6	1.15	箱・パック	10	1個
50	25.4	3.4	1952	3501	4776	2	1.4	箱・パック	10	1個
56	28.5	3.6	1912	3344	4442	2	1.6	箱・パック	10	1個
63	31	4.25	2942	5266	7178	2.5	1.75	バラ(1個から購入可能)	10	1個
71	36	4.5	2903	5060	6737	2.5	2	バラ(1個から購入可能)	10	1個
80	41	5.3	4452	7845	10532	3	2.3	箱・パック	10	1パック 20個入り
90	46	6	5845	10434	14180	3.5	2.5	箱・パック	10	1パック 10個入り
100	51	6.3	5629	9836	13092	3.5	2.8	箱・パック	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

72円 ( 79円 )	在庫品1日目当日出荷可能
205円 ( 226円 )	1日目
219円 ( 241円 )	1日目
217円 ( 239円 )	1日目
291円160円 ( 176円 )	在庫品1日目当日出荷可能
72円 ( 79円 )	1日目
299円 ( 329円 )	在庫品1日目当日出荷可能
226円 ( 249円 )	1日目
402円 ( 442円 )	在庫品1日目当日出荷可能
243円 ( 267円 )	1日目
714円 ( 785円 )	1日目
238,620円 ( 262,482円 )	4日目
625円 ( 688円 )	1日目
720円 ( 792円 )	2日目
836円 ( 920円 )	1日目
1,546円 ( 1,701円 )	1日目
2,648円 ( 2,913円 )	2日目
33,464円 ( 36,810円 )	2日目
25,405円 ( 27,946円 )	2日目
34,637円 ( 38,101円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野で特に活躍します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鉄皿ばね軽荷重用（JIS規格）磐田電工製のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

金型用

満足度：3.02023/04/26

金型の射出成型のインサート物を押える目的で使用しています。今のところ想定通りに使用できています。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品鉄皿ばね軽荷重用（JIS規格）磐田電工製	鉄皿ばね軽荷重用（磐田規格）磐田電工製	鉄皿ばね重荷重用（JIS規格）磐田電工製	鉄皿ばね重荷重用（磐田規格）磐田電工製	皿バネ H-71（重荷重用）	皿ばね（軽荷重用）
メーカー	磐田電工	磐田電工	磐田電工	磐田電工	ＳＵＮＣＯ	オチアイ
通常価格	72円-	7,979円 -	76円 -	3,486円 -	2,875円	9円 -
通常出荷日	在庫品1日目〜	2日目	在庫品1日目〜	在庫品1日目〜	2日目	在庫品1日目〜
負荷荷重	軽荷重用	軽荷重用	重荷重用	重荷重用	重荷重用	軽荷重用
材質	ばね用鋼	ばね用鋼	ばね用鋼	ばね用鋼	ばね用鋼	ばね用鋼
たわみ量 δ	0.75h (mm)	0.75h (mm)	0.75h (mm)	0.75h (mm)	0.75h (mm)	-
