鉄 ウェーブワッシャー（ベアリング）（磐田規格）【1～100個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 90円～99,940円
- 税込単価
- 99円～109,934円
他の炭素鋼と比較し耐磨耗性に優れていますので、各種ベアリングの予圧用、荷重負荷...
詳細情報を確認する未確定：候補が15型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
183円 ( 201円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
264円 ( 290円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 1日目 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
452円 ( 497円 ) | 在庫品1日目当日出荷可能 |
664円 ( 730円 ) | 在庫品1日目当日出荷可能 |
986円 ( 1,085円 ) | 在庫品1日目当日出荷可能 |
829円 ( 912円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 1日目 |
81,264円 ( 89,390円 ) | 2日目 |
99,940円 ( 109,934円 ) | 4日目 |
詳細情報
基本情報
他の炭素鋼と比較し耐磨耗性に優れていますので、各種ベアリングの予圧用、荷重負荷の小さいバネ用途等に最適です。
商品情報

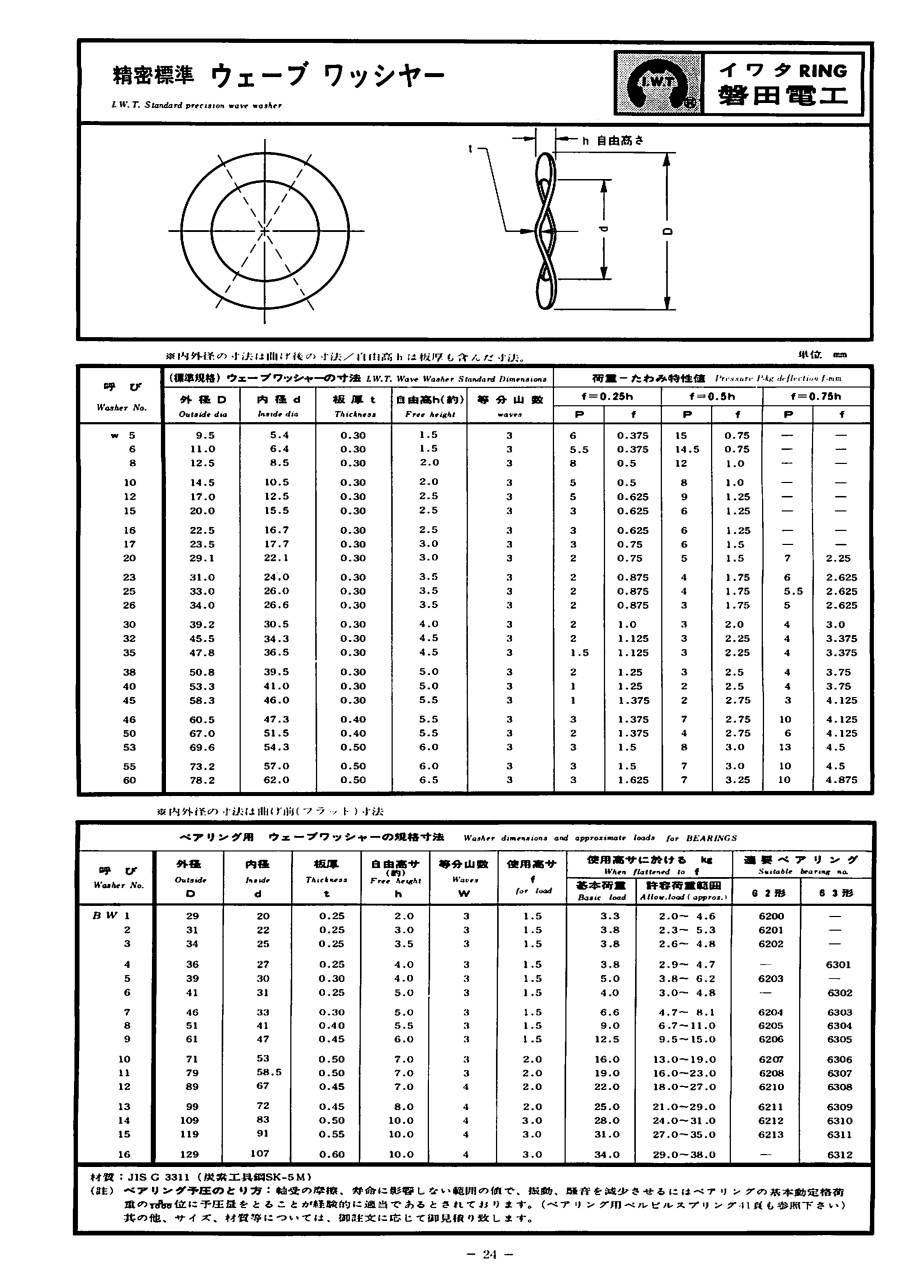

鉄 ウェーブワッシャー（ベアリング）（磐田規格）の外形図と寸法
| 呼び Washer No. | ベアリング用 ウェーブ ワッシャーの規格寸法 Washer dimensions and approximate loads for BEARINGS | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 外径 D Outside dia | 内径 d Inside dia | 板厚 t Thickness | 自由高 h(約） Free height | 等分山数 W Waves | 使用高さ f for load | 使用高さに於ける [N] When flattened to f | 適用ベアリング Suitable bearing no. | |||
| 基本荷重 Basic load | 許容荷重範囲 Allow.Load(approx.) | 62形 | 63形 | |||||||
| BW-1 | 28.7 | 19.7 | 0.25 | 2.2 | 3 | 1.5 | 24.5 | 11.8～37.3 | 6200 | - |
| BW-2 | 30.4 | 21.5 | 0.25 | 3.0 | 3 | 1.5 | 35.3 | 20.6～50.0 | 6201 | - |
| BW-3 | 33.3 | 24.3 | 0.25 | 3.4 | 3 | 1.5 | 36.3 | 24.5～48.1 | 6202 | - |
| BW-4 | 35.1 | 26.1 | 0.25 | 4.0 | 3 | 1.5 | 37.3 | 28.4～46.1 | - | 6301 |
| BW-5 | 38.3 | 29.3 | 0.30 | 4.0 | 3 | 1.5 | 49.0 | 37.3～60.8 | 6203 | - |
| BW-6 | 39.8 | 29.8 | 0.25 | 4.8 | 3 | 1.5 | 47.1 | 37.2～54.9 | - | 6302 |
| BW-7 | 45.0 | 31.9 | 0.30 | 5.0 | 3 | 1.5 | 97.1 | 78.5～111.8 | 6204 | 6303 |
| BW-8 | 49.9 | 39.8 | 0.40 | 5.4 | 3 | 1.5 | 98.1 | 75.5～117.7 | 6205 | 6304 |
| BW-9 | 60.0 | 45.8 | 0.45 | 6.1 | 3 | 1.5 | 129.4 | 100.0～154.0 | 6206 | 6305 |
| BW-10 | 69.8 | 51.8 | 0.50 | 6.8 | 3 | 2.0 | 169.7 | 140.2～199.1 | 6207 | 6306 |
| BW-11 | 77.8 | 57.3 | 0.50 | 7.0 | 3 | 2.0 | 155.9 | 126.5～195.2 | 6208 | 6307 |
| BW-12 | 87.0 | 65.0 | 0.45 | 7.4 | 4 | 2.0 | 275.6 | 236.3～324.6 | 6210 | 6308 |
| BW-13 | 97.0 | 69.5 | 0.45 | 8.0 | 4 | 2.0 | 304.0 | 264.8～324.6 | 6211 | 6309 |
| BW-14 | 106.3 | 79.7 | 0.50 | 9.8 | 4 | 3.0 | 318.7 | 279.5～348.1 | 6212 | 6310 |
| BW-15 | 116.0 | 87.5 | 0.55 | 10.5 | 4 | 3.0 | 387.4 | 348.1～426.6 | 6213 | 6311 |
| BW-16 | 126.0 | 99.0 | 0.60 | 10.6 | 4 | 3.0 | 357.0 | 307.9～396.2 | - | 6312 |
