磐田電工

鉄GV型リング（軸用）【1～1000個入り】

Name: 鉄GV型リング（軸用）【1～1,000個入り】
Brand: 磐田電工
SKU: 221000767634
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 100円～72,535円特別価格

税込単価: 110円～79,789円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

E型リング

通常価格(税別)： 5円 (税込価格：6円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄OV型リング（穴用）

通常価格(税別)： 45円 (税込価格：50円)

通常出荷日：在庫品1日目

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

詳細情報を確認する

種類
スラスト方向取付(軸用)
形状
ＧＶ型リング（軸用）
材質
鉄
止め輪タイプ
外輪止め
取り付け方種類
標準
商品種類
止め輪

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

鉄 GV型リング（軸用）（磐田規格）の商品概要

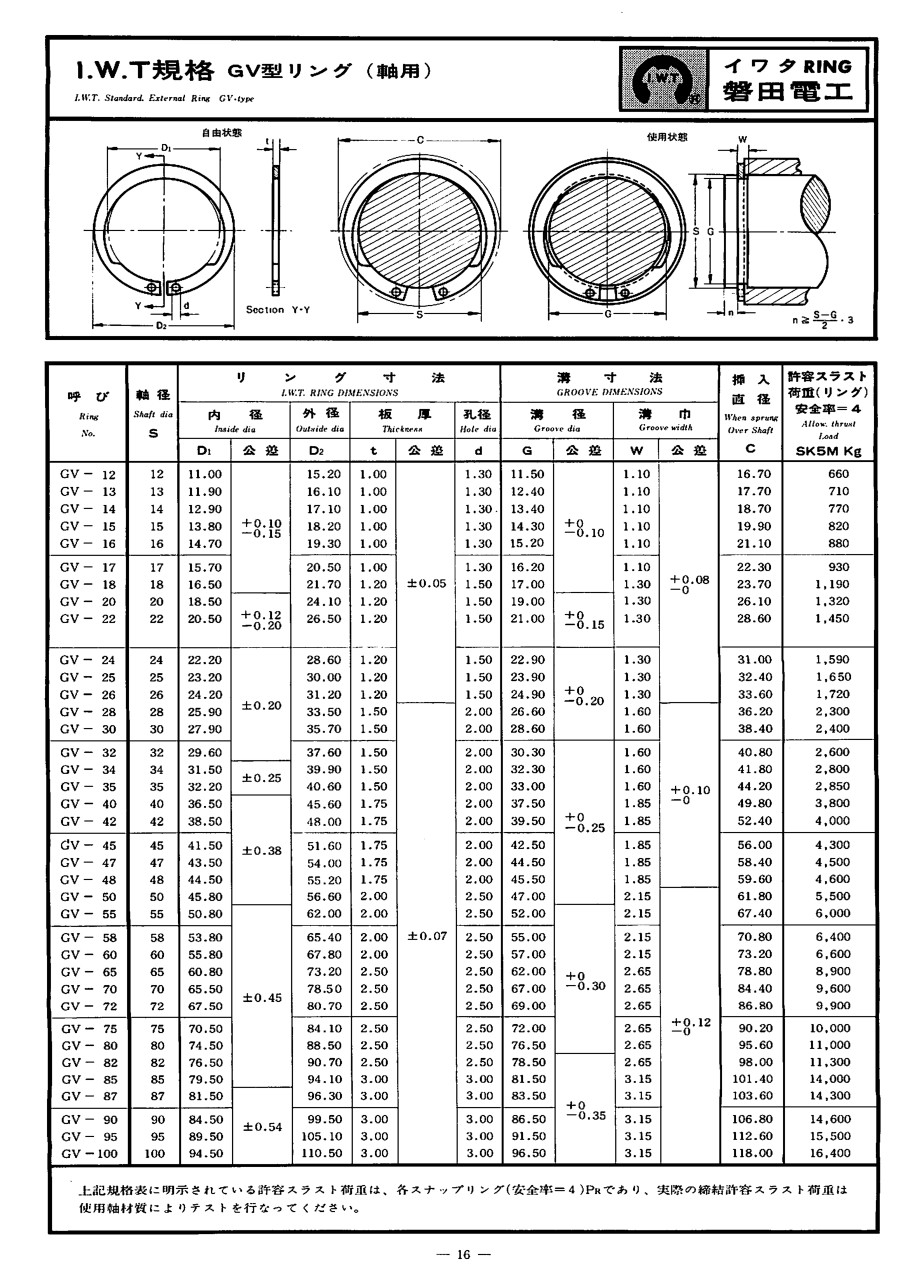

外形図

（単位：mm）

品名	軸径 S	リング寸法						溝寸法				挿入直径 C	許容スラスト荷重
		内径		外径	板厚		孔径	溝径		溝巾			（リング）安全率4
		D1	公差	D2	t	公差	d	G	公差	W	公差		SK85M kg
GV-12	12	11.00	+0.10 -0.15	15.20	1.00	±0.05	1.3	11.5	+0 -0.10	1.10	+0.08 -0	16.7	660
GV-13	13	11.90		16.10	1.00		1.3	12.4		1.10		17.7	710
GV-14	14	12.90		17.10	1.00		1.3	13.4		1.10		18.7	770
GV-15	15	13.80		18.20	1.00		1.3	14.3		1.10		19.9	820
GV-16	16	14.70		19.30	1.00		1.3	15.2		1.10		21.1	880
GV-17	17	15.70		20.50	1.00		1.3	16.2		1.10		22.3	930
GV-18	18	16.50		21.70	1.20		1.5	17.0		1.30		23.7	1,190
GV-20	20	18.50	+0.12 -0.20	24.10	1.20		1.5	19.0	+0 -0.15	1.30		26.1	1,320
GV-22	22	20.50	+0.12 -0.20	26.50	1.20		1.5	21.0	+0 -0.15	1.30		28.6	1,450
GV-24	24	22.20	±0.20	28.60	1.20		1.5	22.9	+0 -0.20	1.30		31.0	1,590
GV-25	25	23.20		30.00	1.20		1.5	23.9		1.30		32.4	1,650
GV-26	26	24.20		31.20	1.20		1.5	24.9		1.30		33.6	1,720
GV-28	28	25.90		33.50	1.50	±0.07	2.0	26.6		1.60	+0.10 -0	36.2	2,300
GV-30	30	27.90		35.70	1.50		2.0	28.6		1.60		38.4	2,400
GV-32	32	29.60		37.60	1.50		2.0	30.3	+0 -0.25	1.60		40.8	2,600
GV-35	35	32.20	±0.25	40.60	1.50		2.0	33.0		1.60		44.2	2,850
GV-40	40	36.50	±0.38	45.60	1.75		2.0	37.5		1.85		49.8	3,800
GV-45	45	41.50		51.60	1.75		2.0	42.5		1.85		56.0	4,300
GV-47	47	43.50		54.00	1.75		2.0	44.5		1.85		58.4	4,500
GV-50	50	45.80		56.60	2.00		2.5	47.0		2.15	+0.12 -0	61.8	5,500
GV-55	55	50.80	±0.45	62.00	2.00		2.5	52.0	+0 -0.30	2.15		67.4	6,000
GV-60	60	55.80		67.80	2.00		2.5	57.0		2.15		73.2	6,600
GV-65	65	60.80		73.20	2.50		2.5	62.0		2.65		78.8	8,900

上記規格表に明示されている許容スラスト荷重は、各スナップリング（安全率=4）PRで、実際の締結許容スラスト荷重は、使用軸材質によりテストを行ってください。

型番リスト

表示件数

型番

呼び

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

12	バラ(1個から購入可能)	12	10	1個
13	箱・パック	13	10	1パック 1000個入り
14	箱・パック	14	10	1パック 1000個入り
15	バラ(1個から購入可能)	15	10	1個
16	バラ(1個から購入可能)	16	10	1個
18	箱・パック	18	10	1パック 1000個入り
20	バラ(1個から購入可能)	20	10	1個
25	バラ(1個から購入可能)	25	10	1個
28	箱・パック	28	10	1パック 500個入り
32	-	32	10	50個
35	箱・パック	35	10	1パック 500個入り
40	箱・パック	40	10	1パック 100個入り
47	箱・パック	47	10	1パック 100個入り
60	箱・パック	60	10	10個
65	-	65	10	10個

通常単価(税別) (税込単価)	通常出荷日

251円 ( 276円 )	1日目
17,442円15,697円 ( 17,267円 )	2日目
17,770円 ( 19,547円 )	2日目
233円 ( 256円 )	1日目
256円 ( 282円 )	1日目
30,214円27,192円 ( 29,911円 )	2日目
267円 ( 294円 )	1日目
100円 ( 110円 )	1日目
36,209円32,588円 ( 35,847円 )	2日目
156円 ( 172円 )	1日目
46,200円 ( 50,820円 )	2日目
13,116円11,804円 ( 12,984円 )	7日目
72,535円65,281円 ( 71,809円 )	2日目
462円 ( 508円 )	1日目
592円 ( 651円 )	1日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＴＮ
座金系列AW
よく一緒に購入検討されている商品です。テーパ穴の軸受けを任意の位置に固定するアダプタの部品。
ミスミ
スプリングピン
よく一緒に購入検討されている商品です。グリップ力のあるピンで、簡易締結や位置決めに使用されます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鉄GV型リング（軸用）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

スナップリング

満足度：4.02023/07/29

スナップリングのサイズが多くあって、その中から選定できるので便利だと思います。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK85M又はSK85です。
