磐田電工

鉄GS型グリップリング【1～1000個入り】

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 246円～41,521円

税込単価: 271円～45,673円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

種類
スラスト方向取付(軸用)
形状
ＧＳ型グリップリング
材質
鉄
止め輪タイプ
外輪止め
取り付け方種類
標準
商品種類
止め輪

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください

鉄 GS型グリップリング（磐田規格）の商品概要

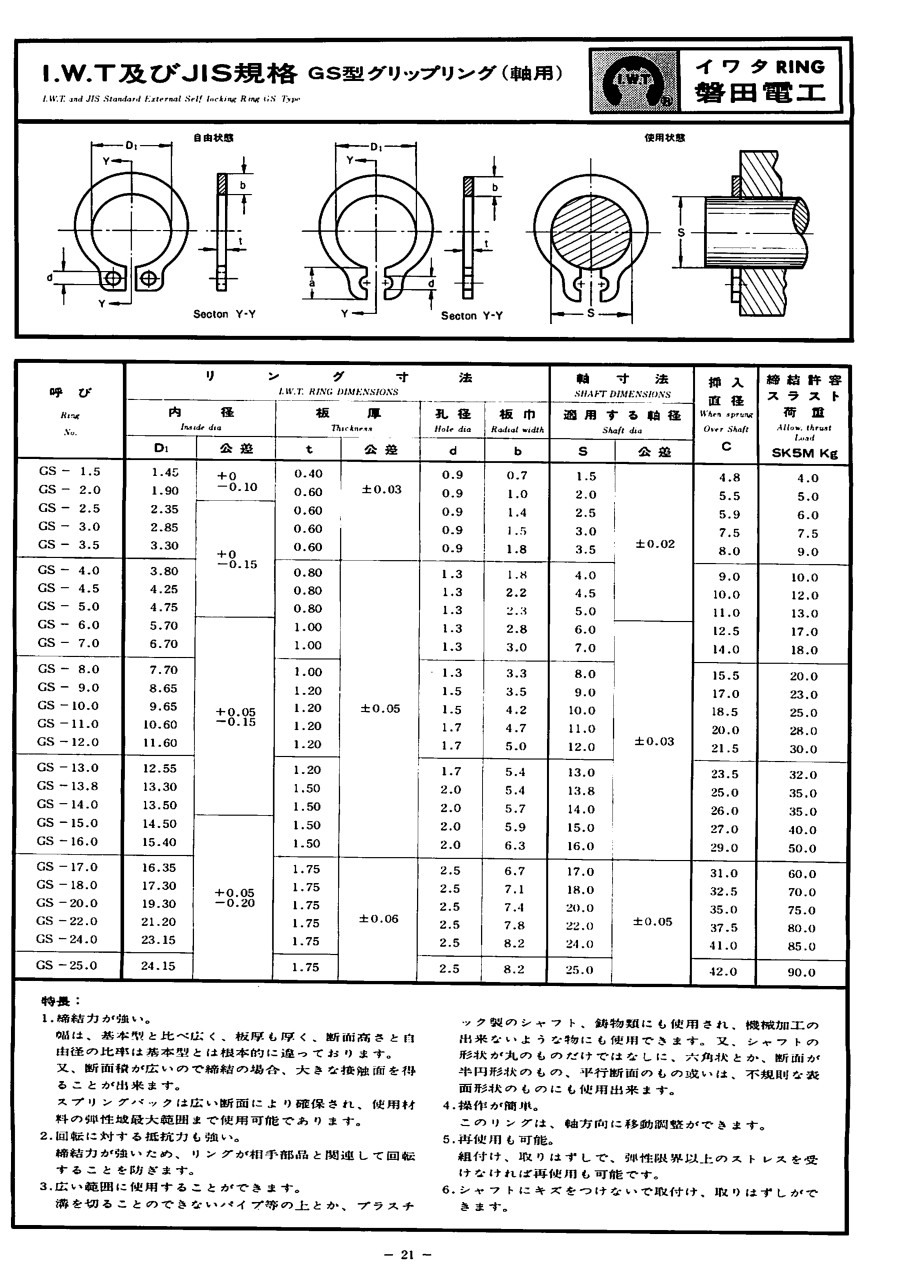

外形図

（単位：mm）

品名	リング寸法						軸寸法		挿入直径 C	締結許容
	内径		板厚		孔径	板巾	適用する軸径			スラスト荷重
	D1	公差	t	公差	d	b	s	公差		SK85M kg
GS-2.0	1.90	-0.10	0.60	±0.03	0.9	1.0	2.0	±0.02	5.5	5.0
GS-2.5	2.35	+0 -0.15	0.60		0.9	1.4	2.5		5.9	6.0
GS-3.0	2.85		0.60		0.9	1.5	3.0		7.5	7.5
GS-3.5	3.30		0.60		0.9	1.8	3.5		8.0	9.0
GS-4.0	3.80		0.80	±0.05	1.3	1.8	4.0		9.0	10.0
GS-4.5	4.25		0.80		1.3	2.2	4.5		10.0	12.0
GS-5.0	4.75		0.80		1.3	2.3	5.0		11.0	13.0
GS-6.0	5.70	+0.05 -0.15	1.00		1.3	2.8	6.0	±0.03	12.5	17.0
GS-7.0	6.70		1.00		1.3	3.0	7.0		14.0	18.0
GS-8.0	7.70		1.00		1.3	3.3	8.0		15.5	20.0
GS-10.0	9.65		1.20		1.5	4.2	10.0		18.5	25.0
GS-12.0	11.60		1.20		1.7	5.0	12.0		21.5	30.0
GS-14.0	13.50		1.50		2.0	5.7	14.0		26.0	35.0
GS-15.0	14.50	+0.05 -0.20	1.50		2.0	5.9	15.0		27.0	40.0
GS-17.0	16.35		1.75	±0.06	2.5	6.7	17.0	±0.05	31.0	60.0
GS-20.0	19.30		1.75	±0.06	2.5	7.4	20.0	±0.05	35.0	75.0

型番リスト

表示件数

型番

呼び

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

2	箱・パック	2	10	1パック 1000個入り
3.5	箱・パック	3.5	10	1パック 1000個入り
4	箱・パック	4	10	1パック 1000個入り
4.5	バラ(1個から購入可能)	4.5	10	1個
5	箱・パック	5	10	1パック 1000個入り
6	箱・パック	6	10	1パック 1000個入り
8	箱・パック	8	10	1パック 1000個入り
10	バラ(1個から購入可能)	10	10	1個
14	バラ(1個から購入可能)	14	10	1個
17	箱・パック	17	10	1パック 500個入り
20	バラ(1個から購入可能)	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,467円 ( 7,114円 )	2日目
6,816円 ( 7,498円 )	2日目
8,251円 ( 9,076円 )	2日目
246円 ( 271円 )	1日目
9,182円 ( 10,100円 )	2日目
11,623円 ( 12,785円 )	2日目
15,282円 ( 16,810円 )	2日目
254円 ( 279円 )	在庫品1日目当日出荷可能
271円 ( 298円 )	1日目
41,521円 ( 45,673円 )	10日目
404円 ( 444円 )	1日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＴＮ
座金系列AW
よく一緒に購入検討されている商品です。テーパ穴の軸受けを任意の位置に固定するアダプタの部品。
ミスミ
スプリングピン
よく一緒に購入検討されている商品です。グリップ力のあるピンで、簡易締結や位置決めに使用されます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鉄GS型グリップリングのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK85M又はSK85です。
