磐田電工

鉄C型止め輪（軸用）（JIS規格）【1～1000個入り】

Name: 鉄C型止め輪（軸用）（JIS規格）【1～1,000個入り】
Brand: 磐田電工
SKU: 221000767612
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 49円～40,724円

税込単価: 54円～44,796円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄C型リング（穴用）（JIS規格）

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄GV型リング（軸用）

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：1 日目～

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

詳細情報を確認する

種類
スラスト方向取付(軸用)
形状
軸用C形止め輪
材質
鉄
止め輪タイプ
外輪止め
取り付け方種類
標準
商品種類
止め輪

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

鉄 C型止め輪（軸用）（JIS規格）の商品概要

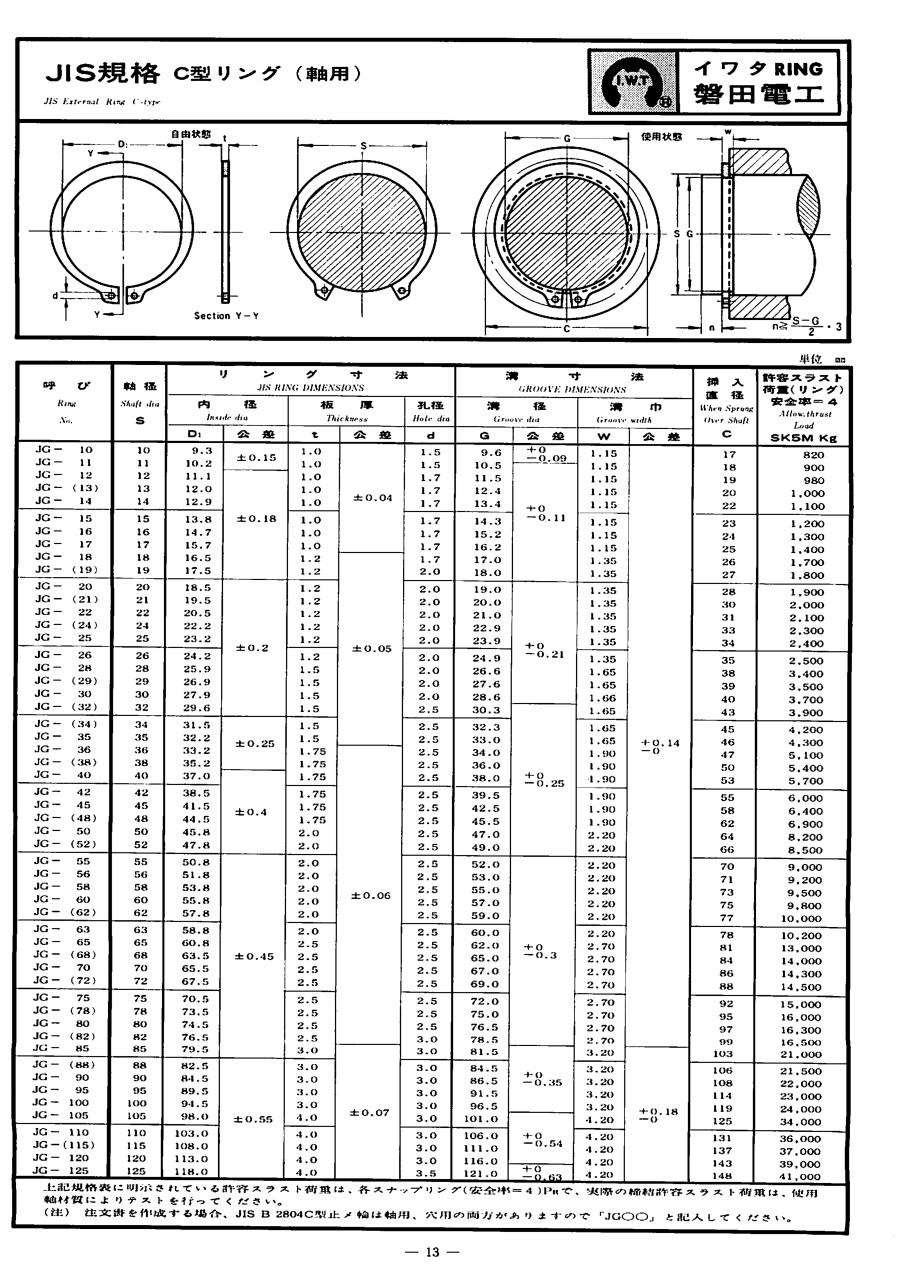

外形図

（単位：mm）

品名	軸径 S	リング寸法					溝寸法				挿入直径 C	許容スラスト荷重
		内径		板厚		孔径	溝径		溝巾			（リング）安全率4
		D1	公差	t	公差	d	G	公差	W	公差		SK5Mkg
JG-1O	10	9.3	±0.15	1.00	±0.04	1.5	9.6	+0-0.09	1.15	+0.14 -0	17	820
JG-11	11	10.2	±0.15	1.00		1.5	10.5	+0 -0.11	1.15		18	900
JG-12	12	11.1	±0.18	1.00		1.7	11.5		1.15		19	980
JG-（13）	13	12.0		1.00		1.7	12.4		1.15		20	1,000
JG-14	14	12.9		1.00		1.7	13.4		1.15		22	1,100
JG-15	15	13.8		1.00		1.7	14.3		1.15		23	1,200
JG-16	16	14.7		1.00		1.7	15.2		1.15		24	1,300
JG-17	17	15.7		1.00		1.7	16.2		1.15		25	1,400
JG-18	18	16.5		1.20	±0.05	1.7	17.0		1.35		26	1,700
JG-（19）	19	17.5		1.20		2.0	18.0		1.35		27	1,800
JG-20	20	18.5	±0.2	1.20		2.0	19.0	+0 -0.21	1.35		28	1,900
JG-（21）	21	19.5		1.20		2.0	20.0		1.35		30	2,000
JG-22	22	20.5		1.20		2.0	21.0		1.35		31	2,100
JG-（24）	24	22.2		1.20		2.0	22.9		1.35		33	2,300
JG-25	25	23.2		1.20		2.0	23.9		1.35		34	2,400
JG-26	26	24.2		1.20		2.0	24.9		1.35		35	2,500
JG-28	28	25.9		1.50		2.0	26.6		1.65		38	3,400
JG-（29）	29	26.9		1.50		2.0	27.6		1.65		39	3,500
JG-30	30	27.9		1.50		2.0	28.6		1.66		40	3,700
JG-（32）	32	29.6		1.50		2.5	30.3	+0 -0.25	1.65		43	3,900
JG-（34）	34	31.5	±0.25	1.50		2.5	32.3		1.65		45	4,200
JG-35	35	32.2		1.50		2.5	33.0		1.65		46	4,300
JG-36	36	33.2		1.75	±0.06	2.5	34.0		1.90		47	5,100
JG-（38）	38	35.2		1.75		2.5	36.0		1.90		50	5,400
JG-40	40	37.0	±0.4	1.75		2.5	38.0		1.90		53	5,700
JG-42	42	38.5		1.75		2.5	39.5		1.90		55	6,000
JG-45	45	41.5		1.75		2.5	42.5		1.90		58	6,400
JG-（48）	48	44.5		1.75		2.5	45.5		1.90		62	6,900
JG-50	50	45.8		2.00		2.5	47.0		2.20		64	8,200
JG-（52）	52	47.8		2.00		2.5	49.0		2.20		66	8,500
JG-55	55	50.8	±0.45	2.00		2.5	52.0	+0 -0.3	2.20		70	9,000
JG-56	56	51.8		2.00		2.5	53.0		2.20		71	9,200
JG-58	58	53.8		2.00		2.5	55.0		2.20		73	9,500
JG-60	60	55.8		2.00		2.5	57.0		2.20		75	9,800
JG-65	65	60.8		2.50		2.5	62.0		2.70		81	13,000
JG-（68）	68	63.5		2.50		2.5	65.0		2.70		84	14,000
JG-70	70	65.5		2.50		2.5	67.0		2.70		86	14,300
JG-（72）	72	67.5		2.50		2.5	69.0		2.70		88	14,500
JG-75	75	70.5		2.50		2.5	72.0		2.70		92	15,000
JG-80	80	74.5		2.50		2.5	76.5		2.70		97	16,300
JG-85	85	79.5		3.00	±0.07	3.0	81.5	+0 -0.35	3.20	+0.18 -0	103	21,000
JG-90	90	84.5	0.55	3.00		3.0	86.5		3.20		108	22,000
JG-95	95	89.5		3.00		3.0	91.5		3.20		114	23,000
JG-100	100	94.5		3.00		3.0	96.5		3.20		119	24,000

上記規格表に明示されている許容スラスト荷重は、各スナップリング（安全率=4）PRで、実際の締結許容スラスト荷重は、使用軸材質によりテストを行ってください。

型番リスト

表示件数

型番

呼び

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

10	箱・パック	10	10	1パック 1000個入り
11	バラ(1個から購入可能)	11	10	1個
12	バラ(1個から購入可能)	12	10	1個
13	バラ(1個から購入可能)	13	10	1個
15	バラ(1個から購入可能)	15	10	1個
16	バラ(1個から購入可能)	16	10	1個
20	箱・パック	20	10	1パック 1000個入り
21	箱・パック	21	10	1パック 1000個入り
22	箱・パック	22	10	1パック 1000個入り
24	箱・パック	24	10	1パック 1000個入り
25	バラ(1個から購入可能)	25	10	1個
26	箱・パック	26	10	1パック 500個入り
28	箱・パック	28	10	1パック 500個入り
29	箱・パック	29	10	1パック 500個入り
30	バラ(1個から購入可能)	30	10	1個
32	バラ(1個から購入可能)	32	10	1個
34	箱・パック	34	10	1パック 500個入り
35	バラ(1個から購入可能)	35	10	1個
36	箱・パック	36	10	1パック 500個入り
42	箱・パック	42	10	1パック 100個入り
48	バラ(1個から購入可能)	48	10	1個
52	バラ(1個から購入可能)	52	10	1個
56	箱・パック	56	10	1パック 100個入り
58	箱・パック	58	10	1パック 100個入り
65	箱・パック	65	10	1パック 50個入り
70	箱・パック	70	10	1パック 50個入り
75	箱・パック	75	10	1パック 50個入り
80	箱・パック	80	10	1パック 50個入り
85	箱・パック	85	10	1パック 50個入り
90	バラ(1個から購入可能)	90	10	1個
95	箱・パック	95	10	1パック 50個入り
100	箱・パック	100	10	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

13,580円 ( 14,938円 )	4日目
247円 ( 272円 )	1日目
247円 ( 272円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	1日目
249円 ( 274円 )	在庫品1日目当日出荷可能
49円 ( 54円 )	1日目
29,638円 ( 32,602円 )	2日目
30,468円 ( 33,515円 )	8日目
34,273円 ( 37,700円 )	2日目
35,222円 ( 38,744円 )	8日目
263円 ( 289円 )	1日目
17,573円 ( 19,330円 )	2日目
21,803円 ( 23,983円 )	11日目
22,850円 ( 25,135円 )	2日目
277円 ( 305円 )	在庫品1日目当日出荷可能
287円 ( 316円 )	在庫品1日目当日出荷可能
27,134円 ( 29,847円 )	2日目
297円 ( 327円 )	在庫品1日目当日出荷可能
40,724円 ( 44,796円 )	8日目
10,377円 ( 11,415円 )	2日目
472円 ( 519円 )	2日目
510円 ( 561円 )	1日目
16,245円 ( 17,870円 )	2日目
16,889円 ( 18,578円 )	2日目
10,426円 ( 11,469円 )	2日目
13,287円 ( 14,616円 )	2日目
14,319円 ( 15,751円 )	8日目
17,997円 ( 19,797円 )	2日目
25,526円 ( 28,079円 )	2日目
979円 ( 1,077円 )	在庫品1日目当日出荷可能
28,727円 ( 31,600円 )	2日目
13,589円 ( 14,948円 )	8日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＴＮ
座金系列AW
よく一緒に購入検討されている商品です。テーパ穴の軸受けを任意の位置に固定するアダプタの部品。
ミスミ
スプリングピン
よく一緒に購入検討されている商品です。グリップ力のあるピンで、簡易締結や位置決めに使用されます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鉄C型止め輪（軸用）（JIS規格）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

止め輪

満足度：4.02023/06/29

弊社では止め輪を大量に使うことがないので少量から購入できて助かります。

0人が参考にしています。

自社設備の交換用として使用しました

満足度：5.02021/01/21

自社で使用している設備の交換用として使用しました。自社の設備でこの商品が必用となったので、ついていた商品を取外して、寸法...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK85M又はSK85です。
