磐田電工

鉄G型リング（軸用）【1～1000個入り】

Name: 鉄G型リング（軸用）【1～1,000個入り】
Brand: 磐田電工
SKU: 221000767601
Rating: 4.4 (7 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（7件）

この商品のFAQをみる（1件）

通常単価(税別): 175円～29,083円特別価格

税込単価: 193円～31,991円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

E型リング

通常価格(税別)： 5円 (税込価格：6円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄O型リング（穴用）

4.5

通常価格(税別)： 33円 (税込価格：36円)

通常出荷日：在庫品1日目

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

詳細情報を確認する

種類
スラスト方向取付(軸用)
形状
Ｃ型リング（軸用）
材質
鉄
止め輪タイプ
外輪止め
取り付け方種類
標準
商品種類
止め輪

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

鉄 C型リング（軸用）（磐田規格）の商品概要

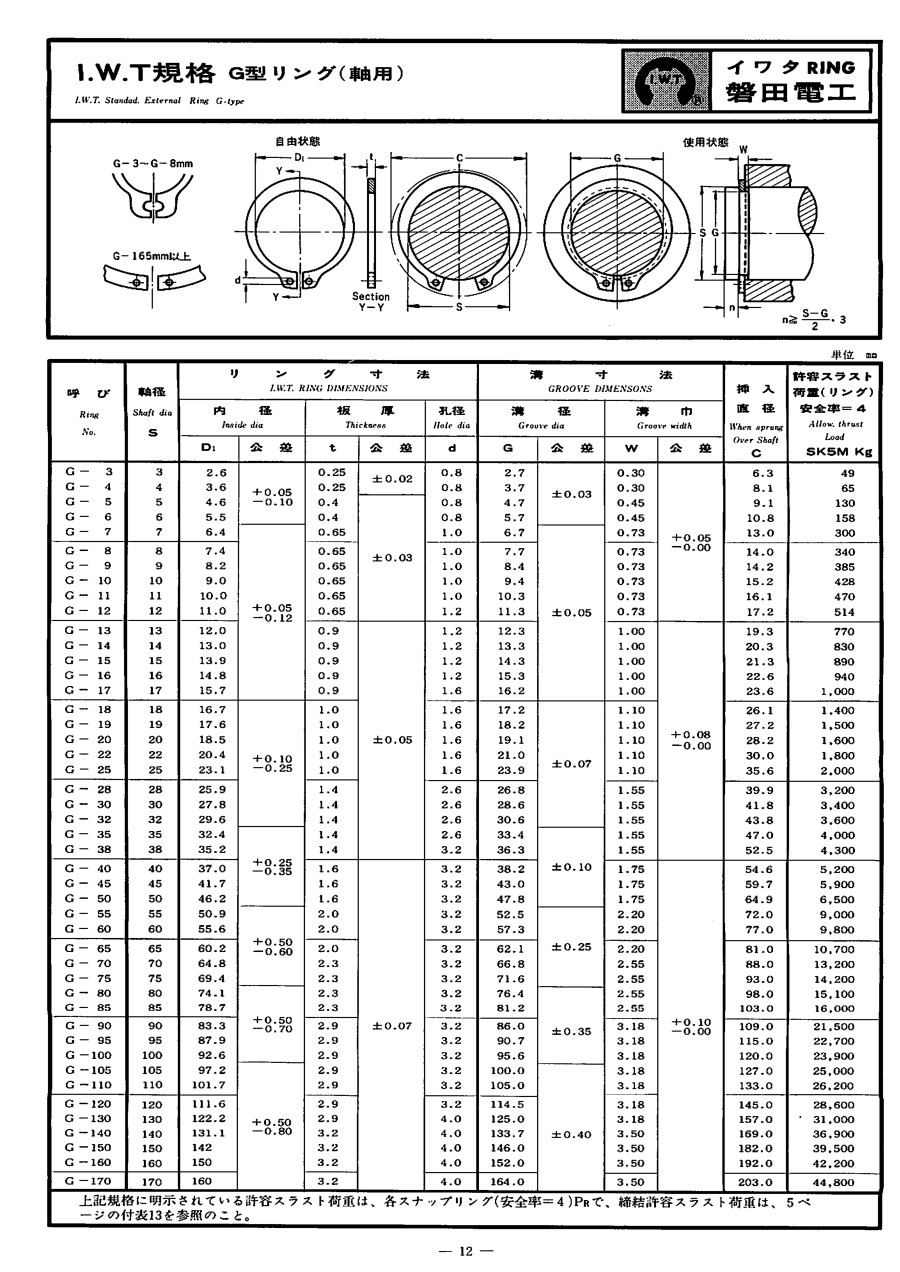

外形図

（単位：mm）

品名	軸径 S	リング寸法					溝寸法				挿入直径 C	許容スラスト荷重
		内径		板厚		孔径	溝径		溝巾			（リング）安全率4
		D1	公差	t	公差	d	G	公差	W	公差		SK5Mkg
G-3	3	2.6	+0.05 -0.10	0.25	±0.02	0.8	2.7	±0.03	0.30	+0.05 -0.00	6.3	49
G-4	4	3.6		0.25	±0.02	0.8	3.7		0.30		8.1	65
G-5	5	4.6		0.40	±0.03	0.8	4.7		0.45		9.1	130
G-6	6	5.5		0.40		0.8	5.7		0.45		10.8	158
G-7	7	6.4	+0.05 -0.12	0.65		1.0	6.7	±0.05	0.73		13.0	300
G-8	8	7.4		0.65		1.0	7.7		0.73		14.0	340
G-9	9	8.2		0.65		1.0	8.4		0.73		14.2	385
G-10	10	9.0		0.65		1.0	9.4		0.73		15.2	428
G-11	11	10.0		0.65		1.0	10.3		0.73		16.1	470
G-12	12	11.0		0.65		1.2	11.3		0.73		17.2	514
G-13	13	12.0		0.90	±0.05	1.2	12.3		1.00	＋0.08 -0.00	19.3	770
G-14	14	13.0		0.90		1.2	13.3		1.00		20.3	830
G-15	15	13.9		0.90		1.2	14.3		1.00		21.3	890
G-16	16	14.8		0.90		1.2	15.3		1.00		22.6	940
G-17	17	15.7		0.90		1.6	16.2		1.00		23.6	1,000
G-18	18	16.7	+0.10 -0.25	1.00		1.6	17.2	±0.07	1.10		26.1	1,400
G-19	19	17.6		1.00		1.6	18.2		1.10		27.2	1,500
G-20	20	18.5		1.00		1.6	19.1		1.10		28.2	1,600
G-22	22	20.4		1.00		1.6	21.0		1.10		30.0	1,800
G-25	25	23.1		1.00		1.6	23.9		1.10		35.6	2,000
G-28	28	25.9		1.40		2.6	26.8		1.55		39.9	3,200
G-30	30	27.8		1.40		2.6	28.8		1.55		41.8	3,400
G-32	32	29.6		1.40		2.6	30.6		1.55		43.8	3,600
G-35	35	32.4	+0.25 -0.35	1.40		2.6	33.4	±0.10	1.55		47.0	4,000
G-38	38	35.2		1.40		3.2	36.3		1.55		52.5	4,300
G-40	40	37.0		1.60	±0.07	3.2	38.2		1.75	+0.10 -0.00	54.6	5,200
G-45	45	41.7		1.60		3.2	43.0		1.75		59.7	5,900
G-50	50	46.2		1.60		3.2	47.8		1.75		64.9	6,500
G-55	55	50.9	+0.50 -0.60	2.00		3.2	52.5	±0.25	2.20		72.0	9,000
G-60	60	55.6		2.00		3.2	57.3		2.20		77.0	9,800
G-65	65	60.2		2.00		3.2	62.1		2.20		81.0	10,700
G-70	70	64.8		2.30		3.2	66.8		2.55		88.0	13,200
G-75	75	69.4		2.30		3.2	71.8		2.55		93.0	14,200
G-80	80	74.1	+0.50 -0.70	2.30		3.2	76.4	±0.35	2.55		98.0	15,100
G-85	85	78.7		2.30		3.2	81.2		2.55		103.0	16,000
G-90	90	83.3		2.90		3.2	86.0		3.18		109.0	21,500
G-100	100	92.6		2.90		3.2	95.6		3.18		120.0	23,900
G-120	120	111.6	+0.50 -0.80	2.90		3.2	114.5	±0.40	3.18		145.0	28,600
G-130	130	122.2		2.90		4.0	125.0		3.18		157.0	31,000
G-140	140	131.1		3.20		4.0	133.7		3.50		169.0	36,900

型番リスト

表示件数

型番

注文停止中

呼び

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

3	バラ(1個から購入可能)	3	10	1個
4	バラ(1個から購入可能)	4	10	1個
5	バラ(1個から購入可能)	5	10	1個
6	バラ(1個から購入可能)	6	10	1個
7	バラ(1個から購入可能)	7	10	1個
8	バラ(1個から購入可能)	8	10	1個
9	バラ(1個から購入可能)	9	10	1個
10	バラ(1個から購入可能)	10	10	1個
11	箱・パック	11	10	1パック 1000個入り
15	バラ(1個から購入可能)	15	10	1個
16	バラ(1個から購入可能)	16	10	1個
17	箱・パック	17	10	1パック 1000個入り
19	バラ(1個から購入可能)	19	10	1個
20	バラ(1個から購入可能)	20	10	1個
22	バラ(1個から購入可能)	22	10	1個
25	バラ(1個から購入可能)	25	10	1個
30	バラ(1個から購入可能)	30	10	1個
32	バラ(1個から購入可能)	32	10	1パック 500個入り
35	箱・パック	35	10	1パック 100個入り
38	バラ(1個から購入可能)	38	10	1個
40	バラ(1個から購入可能)	40	10	1個
45	バラ(1個から購入可能)	45	10	1個
50	バラ(1個から購入可能)	50	10	1個
55	バラ(1個から購入可能)	55	10	1個
60	バラ(1個から購入可能)	60	10	1個
65	バラ(1個から購入可能)	65	10	1個
70	バラ(1個から購入可能)	70	10	1個
75	バラ(1個から購入可能)	75	10	1個
80	箱・パック	80	10	1パック 50個入り
85	バラ(1個から購入可能)	85	10	1個
90	箱・パック	90	10	1パック 50個入り
100	バラ(1個から購入可能)	100	10	1個
120	箱・パック	120	10	1パック 20個入り
130	箱・パック	130	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

246円 ( 271円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	1日目
247円 ( 272円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	1日目
249円 ( 274円 )	在庫品1日目当日出荷可能
16,378円14,740円 ( 16,214円 )	2日目
256円 ( 282円 )	在庫品1日目当日出荷可能
258円 ( 284円 )	1日目
29,083円26,174円 ( 28,791円 )	2日目
261円 ( 287円 )	在庫品1日目当日出荷可能
263円 ( 289円 )	1日目
265円 ( 292円 )	1日目
266円 ( 293円 )	1日目
175円 ( 193円 )	在庫品1日目当日出荷可能
26,068円23,461円 ( 25,807円 )	2日目
6,583円 ( 7,241円 )	2日目
393円 ( 432円 )	2日目
408円 ( 449円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	1日目
363円 ( 399円 )	1日目
555円 ( 611円 )	在庫品1日目当日出荷可能
626円 ( 689円 )	1日目
704円 ( 774円 )	2日目
877円 ( 965円 )	在庫品1日目当日出荷可能
816円 ( 898円 )	1日目
19,828円 ( 21,811円 )	2日目
1,029円 ( 1,132円 )	1日目
27,250円24,525円 ( 26,978円 )	2日目
1,424円 ( 1,566円 )	2日目
24,658円 ( 27,124円 )	4日目
14,645円13,180円 ( 14,498円 )	2日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＴＮ
座金系列AW
よく一緒に購入検討されている商品です。テーパ穴の軸受けを任意の位置に固定するアダプタの部品。
ミスミ
スプリングピン
よく一緒に購入検討されている商品です。グリップ力のあるピンで、簡易締結や位置決めに使用されます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鉄G型リング（軸用）のレビュー

4.4平均満足度：4.47件のレビュー

星5
57%
星4
29%
星3
14%
星2
0%
星1
0%

スナップリング

満足度：4.02023/06/29

短納期で安価で少量から購入することができるのでこちらを購入しました。

0人が参考にしています。

軸受け

満足度：5.02023/01/20

安価なもの使用していましたが、一度開くと戻らなくなったり、すぐ破損したりで困りましたが、この製品はそんな心配なく使用出来...もっと読む

0人が参考にしています。

試験機の部品

満足度：5.02022/03/08

取付ホールド性、脱着性がよく使い勝手が良かったです。耐久性もよさそうではないかと感じました。

0人が参考にしています。

ピンの締結

満足度：4.02021/04/14

引張試験の部品が外れやすくなり確認したところeリングで締結していました。作業性を向上させるためCリングへ変更し外れず作業...もっと読む

0人が参考にしています。

固定用

満足度：5.02020/09/16

特に問題なく使用できました。こういったものは思い立った時に注文できるミスミさんが便利です。

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK85M又はSK85です。
