磐田電工

鉄O型リング（穴用）【1～1000個入り】

Name: 鉄O型リング（穴用）【1～1,000個入り】
Brand: 磐田電工
SKU: 221000767599
Rating: 4.5 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 33円～33,275円特別価格

税込単価: 36円～36,603円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

E型リング

通常価格(税別)： 5円 (税込価格：6円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄C型リング（穴用）（JIS規格）

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

詳細情報を確認する

種類
スラスト方向取付(穴用)
形状
穴用C形止め輪
材質
鉄
止め輪タイプ
内輪止め
取り付け方種類
標準
商品種類
止め輪

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が33型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

鉄 C型リング（穴用）（磐田規格）の商品概要

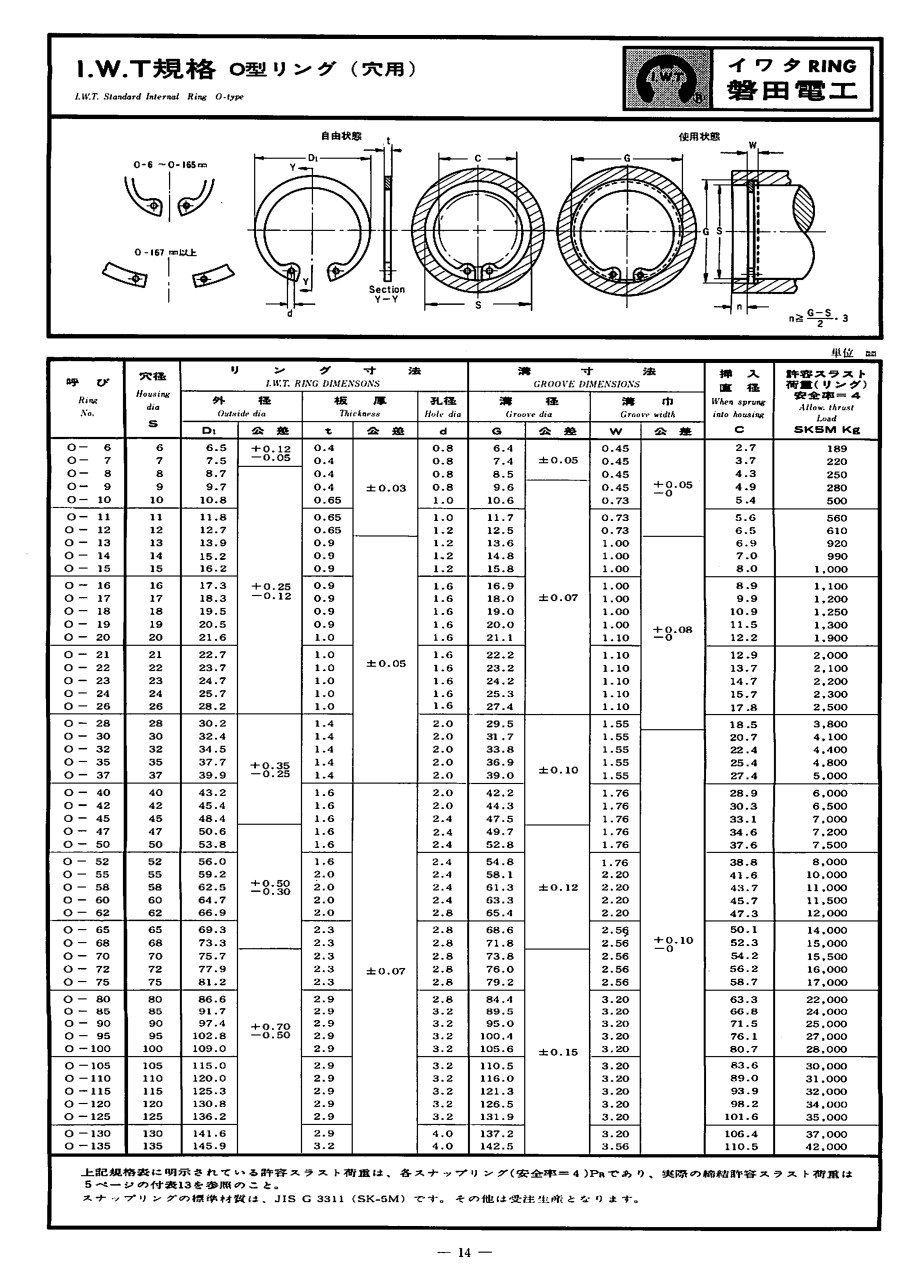

外形図

（単位：mm）

品名	穴径 S	リング寸法					溝寸法				挿入直柽 C	許容スラスト荷重
		内径		板厚		孔径	溝径		溝巾			（リング）安全率4
		D1	公差	t	公差	d	G	公差	W	公差		SK85Mkg
0-6	6	6.5	+0.12 -0.05	0.40	±0.03	0.8	6.4	±0.05	0.45	+0.05 -0	2.7	189
0-7	7	7.5	+0.12 -0.05	0.40		0.8	7.4		0.45		3.7	220
0-8	8	8.7	+0.25 -0.12	0.40		0.8	8.5		0.45		4.3	250
0-9	9	9.7		0.40		0.8	9.6	±0.07	0.45		4.9	280
0-10	10	10.8		0.65		1.0	10.6		0.73		5.4	500
0-11	11	11.8		0.65		1.0	11.7		0.73		5.6	560
0-12	12	12.7		0.65		1.2	12.5		0.73		6.5	610
0-13	13	13.9		0.90	±0.05	1.2	13.6		1.00	+0.08 -0	6.9	920
0-14	14	15.2		0.90		1.2	14.8		1.00		7.0	990
0-15	15	16.2		0.90		1.2	15.8		1.00		8.0	1,000
0-16	16	17.3		0.90		1.6	16.9		1.00		8.9	1,100
0-17	17	18.3		0.90		1.6	18.0		1.00		9.9	1,200
0-18	18	19.3		0.90		1.6	19.0		1.00		10.9	1,250
0-19	19	20.5		0.90		1.6	20.0		1.00		11.5	1,300
0-20	20	21.6		1.00		1.6	21.1		1.10		12.2	1,900
0-21	21	22.7		1.00		1.6	22.2		1.10		12.9	2,000
0-22	22	23.7		1.00		1.6	23.2		1.10		13.7	2,100
0-23	23	24.7		1.00		1.6	24.2		1.10		14.7	2,200
0-24	24	25.7		1.00		1.6	25.3		1.10		15.7	2,300
0-26	26	28.2		1.00		1.6	27.4		1.10		17.8	2,500
0-28	28	30.2	+0.35 -0.25	1.40		2.0	29.5	±0.10	1.55		18.5	3,800
0-30	30	32.4		1.40		2.0	31.7		1.55	+0.10 -0	20.7	4,100
0-32	32	34.5		1.40		2.0	33.8		1.55		22.4	4,400
0-35	35	37.7		1.40		2.0	36.9		1.55		25.4	4,800
0-37	37	39.9		1.40		2.0	39.0		1.55		27.4	5,000
0-40	40	43.2		1.60	±0.07	2.0	42.2		1.76		28.9	6,000
0-42	42	45.4		1.60		2.0	44.3		1.76		30.3	6,500
0-45	45	48.4		1.60		2.4	47.5		1.76		33.1	7,000
0-47	47	50.6	+0.50 -0.30	1.60		2.4	49.0	±0.12	1.76		34.6	7,200
0-50	50	53.8		1.60		2.4	52.8		1.76		37.6	7,500
0-52	52	56.0		1.60		2.4	54.8		1.76		38.8	8,000
0-55	55	59.2		2.00		2.4	58.1		2.20		41.6	10,000
0-58	58	62.5		2.00		2.4	61.3		2.20		43.7	11,000
0-62	62	66.9		2.00		2.8	65.4		2.20		47.3	12,000
0-68	68	73.3		2.30		2.8	71.8		2.56		52.3	15,000
0-70	70	75.7	+070 -0.50	2.30		2.8	73.8	±0.15	2.56		54.2	15,500
0-72	72	77.9		2.30		2.8	76.0		2.56		56.2	16,000
0-75	75	81.2		2.30		2.8	79.2		2.56		58.7	17,000
0-80	80	86.6		2.90		2.8	84.4		3.20		63.3	22,000
0-85	85	91.7		2.90		3.2	89.5		3.20		66.8	24,000
0-90	90	97.4		2.90		3.2	95.0		3.20		71.5	25,000
0-95	95	102.8		2.90		3.2	100.4		3.20		76.1	27,000
0-100	100	109.0		2.90		3.2	105.6		3.20		80.7	28,000
0-105	105	115.0		2.90		3.2	110.5		3.20		83.6	30,000
0-115	115	125.3		2.90		3.2	121.3		3.20		93.9	32,000
0-120	120	130.8		2.90		3.2	126.5		3.20		98.2	34,000
0-125	125	136.2		2.90		3.2	131.9		3.20		101.6	35,000
0-130	130	141.2		2.90		4.0	137.2		3.20		106.4	37,000

スナップリングの標準材質は、JIS G 3311（SK-85M）です。

型番リスト

表示件数

型番

呼び

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

6	箱・パック	6	10	1パック 1000個入り
7	バラ(1個から購入可能)	7	10	1個
8	バラ(1個から購入可能)	8	10	1個
9	箱・パック	9	10	1パック 1000個入り
10	バラ(1個から購入可能)	10	10	1個
12	箱・パック	12	10	1パック 1000個入り
13	箱・パック	13	10	1パック 1000個入り
15	バラ(1個から購入可能)	15	10	1個
17	バラ(1個から購入可能)	17	10	1個
19	バラ(1個から購入可能)	19	10	1個
21	バラ(1個から購入可能)	21	10	1個
23	バラ(1個から購入可能)	23	10	1個
28	箱・パック	28	10	1パック 500個入り
30	バラ(1個から購入可能)	30	10	1個
32	バラ(1個から購入可能)	32	10	1個
35	バラ(1個から購入可能)	35	10	1個
42	バラ(1個から購入可能)	42	10	1個
45	バラ(1個から購入可能)	45	10	1個
50	箱・パック	50	10	1パック 100個入り
52	バラ(1個から購入可能)	52	10	1個
55	バラ(1個から購入可能)	55	10	1個
62	箱・パック	62	10	1パック 50個入り
68	バラ(1個から購入可能)	68	10	1個
72	箱・パック	72	10	1パック 50個入り
85	バラ(1個から購入可能)	85	10	1個
95	バラ(1個から購入可能)	95	10	1個
100	箱・パック	100	10	1パック 20個入り
102	箱・パック	102	10	1パック 20個入り
108	箱・パック	108	10	1パック 20個入り
112	箱・パック	112	10	1パック 20個入り
115	箱・パック	115	10	1パック 20個入り
120	バラ(1個から購入可能)	120	10	1個
125	箱・パック	125	10	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

6,979円 ( 7,677円 )	2日目
244円 ( 268円 )	1日目
245円 ( 270円 )	在庫品1日目当日出荷可能
8,861円7,974円 ( 8,771円 )	2日目
246円 ( 271円 )	1日目
12,139円 ( 13,353円 )	2日目
12,139円10,925円 ( 12,018円 )	2日目
249円 ( 274円 )	1日目
33円 ( 36円 )	1日目
256円 ( 282円 )	1日目
259円 ( 285円 )	1日目
260円 ( 286円 )	在庫品1日目当日出荷可能
17,773円15,995円 ( 17,595円 )	2日目
273円 ( 300円 )	1日目
274円 ( 301円 )	1日目
140円 ( 154円 )	1日目
405円 ( 446円 )	1日目
187円 ( 206円 )	1日目
11,454円10,308円 ( 11,339円 )	2日目
268円 ( 295円 )	1日目
507円 ( 558円 )	2日目
9,694円8,724円 ( 9,596円 )	2日目
734円 ( 807円 )	2日目
17,005円15,304円 ( 16,834円 )	2日目
831円 ( 914円 )	2日目
1,249円 ( 1,374円 )	2日目
14,469円13,022円 ( 14,324円 )	2日目
15,228円13,705円 ( 15,076円 )	8日目
19,193円17,273円 ( 19,000円 )	8日目
20,760円18,684円 ( 20,552円 )	8日目
23,849円21,464円 ( 23,610円 )	2日目
1,921円 ( 2,113円 )	2日目
33,275円29,947円 ( 32,942円 )	8日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＴＮ
座金系列AW
よく一緒に購入検討されている商品です。テーパ穴の軸受けを任意の位置に固定するアダプタの部品。
ミスミ
スプリングピン
よく一緒に購入検討されている商品です。グリップ力のあるピンで、簡易締結や位置決めに使用されます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鉄O型リング（穴用）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

シャフト抜け防止

満足度：4.02023/07/29

いろいろなサイズが豊富にあって便利でよいと思いました。また購入したいと思います。

0人が参考にしています。

ロボット製作

満足度：5.02023/05/23

リニアブッシュの固定用に購入しました。問題なく使用できていて満足しています。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK8です。
