磐田電工

鉄C型リング（穴用）（JIS規格）【1～1000個入り】

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 70円～31,418円

税込単価: 77円～34,560円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

種類
スラスト方向取付(穴用)
形状
穴用C形止め輪
材質
鉄
止め輪タイプ
内輪止め
取り付け方種類
標準
商品種類
止め輪

未確定：候補が39型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

鉄 C型リング（穴用）（JIS規格）の商品概要

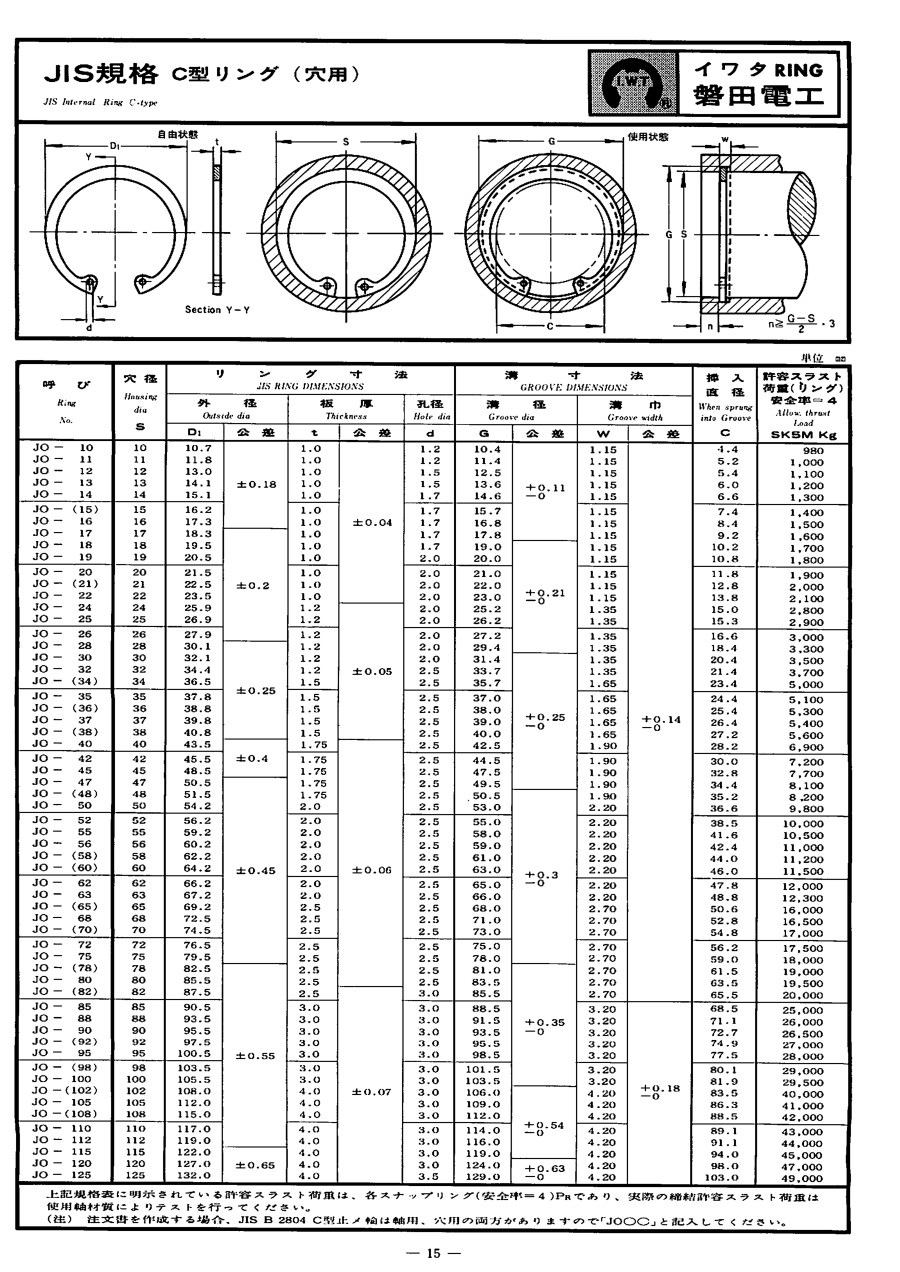

外形図

（単位：mm）

品名	穴径 S	リング寸法					溝寸法				挿入直径 C	許容スラスト荷重
		内径		板厚		孔径	溝径		溝巾			（リング）安全率4
		D1	公差	t	公差	d	G	公差	W	公差		SK85M kg
JO-10	10	10.7	±0.18	1.00	±0.04	1.2	10.4	+0.11 -0	1.15	+0.14 -0	4.4	980
JO-12	12	13.0		1.00		1.5	12.5		1.15		5.4	1,100
JO-13	13	14.1		1.00		1.5	13.6		1.15		6.0	1,200
JO-14	14	15.1		1.00		1.7	14.6		1.15		6.6	1,300
JO-16	16	17.3		1.00		1.7	16.8		1.15		8.4	1,500
JO-17	17	18.3	±0.2	1.00		1.7	17.8		1.15		9.2	1,600
JO-18	18	19.5		1.00		1.7	19.0	+0.21 -0	1.15		10.2	1,700
JO-19	19	20.5		1.00		2.0	20.0		1.15		10.8	1,800
JO-20	20	21.5		1.00		2.0	21.0		1.15		11.8	1,900
JO-（21）	21	22.5		1.00		2.0	22.0		1.15		12.8	2,000
JO-22	22	23.5		1.00		2.0	23.0		1.15		13.8	2,100
JO-24	24	25.9		1.20	±0.05	2.0	25.2		1.35		15.0	2,800
JO-25	25	26.9		1.20		2.0	26.2		1.35		15.3	2,900
JO-26	26	27.9		1.20		2.0	27.2		1.35		16.6	3,000
JO-28	28	30.1	±0.25	1.20		2.0	29.4		1.35		18.4	3,300
JO-30	30	32.1		1.20		2.0	31.4	+0.25 -0	1.35		20.4	3,500
JO-32	32	34.4		1.20		2.0	33.7		1.35		21.4	3,700
JO-（34）	34	36.5		1.50		2.5	35.7		1.65		23.4	5,000
JO-35	35	37.8		1.50		2.5	37.0		1.65		24.4	5,100
JO-（36）	36	38.8		1.50		2.5	38.0		1.65		25.4	5,300
JO-37	37	39.8		1.50		2.5	39.0		1.65		26.4	5,400
JO-（38）	38	40.8		1.50		2.5	40.0		1.65		27.2	5,600
JO-40	40	43.5	±0.4	1.75	±0.06	2.5	42.5		1.90		28.2	6,900
JO-42	42	45.5		1.75		2.5	44.5		1.90		30.0	7,200
JO-45	45	48.5		1.75		2.5	47.5		1.90		32.8	7,700
JO-47	47	50.5	±0.45	1.75		2.5	49.5		1.90		34.4	8,100
JO-（48）	48	51.5		1.75		2.5	50.5	+0.3 -0	1.90		35.2	8,200
JO-50	50	54.2		2.00		2.5	53.0		2.20		36.6	9,800
JO-52	52	56.2		2.00		2.5	55.0		2.20		38.5	10,000
JO-55	55	59.2		2.00		2.5	58.0		2.20		41.6	10,500
JO-56	56	60.2		2.00		2.5	59.0		2.20		42.4	11,000
JO-（58）	58	62.2		2.00		2.5	61.0		2.20		44.0	11,200
JO-（60）	60	64.2		2.00		2.5	63.0		2.20		46.0	11,500
JO-62	62	66.2		2.00		2.5	65.0		2.20		57.8	12,000
JO-63	63	67.2		2.00		2.5	66.0		2.20		48.8	12,300
JO-（65）	65	69.2		2.50		2.5	68.0		2.70		50.6	16,000
JO-68	68	72.5		2.50		2.5	71.0		2.70		52.8	16,500
JO-（70）	70	74.5		2.50		2.5	73.0		2.70		54.8	17,000
JO-72	72	76.5		2.50		2.5	75.0		2.70		56.2	17,500
JO-75	75	79.5		2.50		2.5	78.0		2.70		59.0	18,000
JO-（78）	78	82.5	±0.55	2.50		2.5	81.0	+0.35 -0	2.70		61.5	19,000
JO-80	80	85.5		2.50		2.5	83.5		2.70		63.5	19,500
JO-（82）	82	87.5		2.50	±0.07	3.0	85.5		2.70		65.5	20,000
JO-85	85	90.5		3.00		3.0	88.5		3.20	+0.18 -0	68.5	25,000
JO-90	90	95.5		3.00		3.0	93.5		3.20		72.7	26,500
JO-（92）	92	97.5		3.00		3.0	95.5		3.20		74.9	27,000
JO-95	95	100.5		3.00		3.0	98.5		3.20		77.5	28,000
JO-（98）	98	103.5		3.00		3.0	101.5		3.20		80.1	29,000
JO-100	100	105.5		3.00		3.0	103.5		3.20		81.9	29,500
JO-105	105	112.0		4.00		3.0	109.0	+0.54 -0	4.20		86.3	41,000
JO-（108）	108	115.0		4.00		3.0	112.0		4.20		88.5	42,000
JO-110	110	117.0		4.00		3.0	114.0		4.20		89.1	43,000
JO-112	112	119.0		4.00		3.0	116.0		4.20		91.1	44,000
JO-115	115	122.0	±0.65	4.00		3.0	119.0		4.20		94.0	45,000
JO-120	120	127.0		4.00		3.0	124.0	+0.63 -0	4.20		98.0	47,000
JO-125	125	132.0		4.00		3.5	129.0	+0.63 -0	4.20		103.0	49,000

スナップリングの標準材質は、JIS G 3311（SK-85M）です。

型番リスト

表示件数

型番

呼び

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

10	箱・パック	10	10	1パック 1000個入り
13	箱・パック	13	10	1パック 1000個入り
14	箱・パック	14	10	1パック 1000個入り
18	箱・パック	18	10	1パック 1000個入り
20	箱・パック	20	10	1パック 1000個入り
22	バラ(1個から購入可能)	22	10	1個
24	バラ(1個から購入可能)	24	10	1個
28	バラ(1個から購入可能)	28	10	1個
30	箱・パック	30	10	1パック 500個入り
32	箱・パック	32	10	1パック 500個入り
35	バラ(1個から購入可能)	35	10	1個
36	箱・パック	36	10	1パック 200個入り
37	箱・パック	37	10	1パック 100個入り
38	バラ(1個から購入可能)	38	10	1個
42	箱・パック	42	10	1パック 100個入り
45	箱・パック	45	10	1パック 100個入り
48	バラ(1個から購入可能)	48	10	1個
52	箱・パック	52	10	1パック 100個入り
55	バラ(1個から購入可能)	55	10	1個
56	箱・パック	56	10	1パック 100個入り
58	箱・パック	58	10	1パック 100個入り
62	バラ(1個から購入可能)	62	10	1個
63	箱・パック	63	10	1パック 50個入り
65	バラ(1個から購入可能)	65	10	1個
68	箱・パック	68	10	1パック 50個入り
70	箱・パック	70	10	1パック 50個入り
72	箱・パック	72	10	1パック 50個入り
75	箱・パック	75	10	1パック 50個入り
80	箱・パック	80	10	1パック 50個入り
85	箱・パック	85	10	1パック 50個入り
90	箱・パック	90	10	1パック 20個入り
92	箱・パック	92	10	1パック 20個入り
95	箱・パック	95	10	1パック 20個入り
98	箱・パック	98	10	1パック 20個入り
105	箱・パック	105	10	1パック 20個入り
110	バラ(1個から購入可能)	110	10	1個
112	箱・パック	112	10	1パック 20個入り
120	箱・パック	120	10	1パック 20個入り
125	箱・パック	125	10	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

8,571円 ( 9,428円 )	2日目
10,483円 ( 11,531円 )	2日目
10,483円 ( 11,531円 )	2日目
21,895円 ( 24,085円 )	2日目
22,856円 ( 25,142円 )	8日目
257円 ( 283円 )	1日目
259円 ( 285円 )	1日目
70円 ( 77円 )	在庫品1日目当日出荷可能
21,068円 ( 23,175円 )	2日目
24,222円 ( 26,644円 )	2日目
290円 ( 319円 )	2日目
11,427円 ( 12,570円 )	2日目
6,783円 ( 7,461円 )	2日目
366円 ( 403円 )	2日目
8,148円 ( 8,963円 )	2日目
8,571円 ( 9,428円 )	2日目
202円 ( 222円 )	1日目
12,268円 ( 13,495円 )	2日目
506円 ( 557円 )	2日目
14,621円 ( 16,083円 )	8日目
15,545円 ( 17,100円 )	8日目
591円 ( 650円 )	1日目
9,623円 ( 10,585円 )	8日目
694円 ( 763円 )	在庫品1日目当日出荷可能
8,402円 ( 9,242円 )	2日目
14,720円 ( 16,192円 )	8日目
15,598円 ( 17,158円 )	2日目
18,080円 ( 19,888円 )	2日目
17,354円 ( 19,089円 )	2日目
19,351円 ( 21,286円 )	2日目
9,225円 ( 10,148円 )	2日目
11,461円 ( 12,607円 )	8日目
11,795円 ( 12,975円 )	2日目
12,356円 ( 13,592円 )	8日目
14,796円 ( 16,276円 )	8日目
1,796円 ( 1,976円 )	1日目
19,661円 ( 21,627円 )	2日目
21,891円 ( 24,080円 )	2日目
31,418円 ( 34,560円 )	8日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＴＮ
座金系列AW
よく一緒に購入検討されている商品です。テーパ穴の軸受けを任意の位置に固定するアダプタの部品。
ミスミ
スプリングピン
よく一緒に購入検討されている商品です。グリップ力のあるピンで、簡易締結や位置決めに使用されます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鉄C型リング（穴用）（JIS規格）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK8です。
