メカニカル部品技術窓口

絞り込み条件

未確定：候補が40型番あります。

外径 D(φ)
~mm
- 9.8
- 12.8
- 15.8
- 18.8
- 21.8
- 23.7
- 25.7
- 29.7
- 31.7
- 34.6
- 41.6
- 46.5
- 51.5
- 61.5
- 79.5
- 84.5
- 89.5
- 99
- 109
- 119
- 129
- 139
- 159
- 169
- 179
- 189
- 198
内径 d(φ)
~mm
- 6.2
- 7.2
- 8.2
- 9.2
- 10.2
- 12.3
- 14.3
- 17.4
- 20.4
- 22.4
- 25.5
- 30.5
- 35.5
- 40.5
- 50.5
- 55.5
- 60.5
- 65.5
- 70.5
- 75.5
- 85.5
- 90.5
- 95.5
- 101
- 111
- 121
- 131
- 141
自由高 Ho(mm)
~mm
- 0.4
- 0.5
- 0.55
- 0.65
- 0.7
- 0.75
- 0.9
- 1.1
- 1.2
- 1.4
- 1.5
- 1.8
- 2.3
- 2.5
- 2.6
- 2.7
- 2.8
- 3.2
- 3.25
- 3.5
- 3.8
- 4.2
- 4.3
- 4.5
荷重 P3 (0.75h時)(N)
~mm
- 24
- 29
- 31
- 46
- 51
- 62
- 64
- 80
- 81
- 82
- 118
- 137
- 157
- 177
- 226
- 265
- 294
- 324
- 333
- 343
- 353
- 363
- 392
- 402
- 412
- 432
- 471
- 481
- 500
- 549
- 765
- 814
- 863
- 873
- 922
板厚 t(mm)
~mm
- 0.2
- 0.25
- 0.3
- 0.35
- 0.4
- 0.5
- 0.6
- 0.7
- 0.8
- 0.9
- 1
- 1.25
- 1.5
- 2
全たわみ量(mm)
~mm
- 0.2
- 0.25
- 0.3
- 0.35
- 0.4
- 0.5
- 0.7
- 0.9
- 1.1
- 1.45
- 1.5
- 1.55
- 1.6
- 1.95
- 2
- 2.2
- 2.3
- 2.5
販売単位
~mm
- バラ(1個から購入可能)
- 箱・パック
適応ベアリング外径(φ)
~mm
- 10
- 13
- 16
- 19
- 22
- 24
- 26
- 30
- 32
- 35
- 42
- 47
- 52
- 62
- 80
- 85
- 90
- 100
- 110
- 120
- 130
- 140
- 160
- 170
- 180
- 190
- 200
適応ベアリング内径(φ)
~mm
- 3
- 4
- 5(4)
- 6(5)
- 7
- 8(7)
- 9
- 10
- 12
- 15
- 20(17)
- 25(20)
- 30(25)
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 75
- 80
- 90
- 95
- 105
- 110
タイプ
~mm
- BD
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 2日以内
- 4日以内
- 8日以内

磐田電工

皿ばねBD （磐田規格）【1～1000個入り】

Name: 皿ばねBD （磐田規格）【1～1,000個入り】
Brand: 磐田電工
SKU: 221000767577
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 44円～49,135円

税込単価: 48円～54,049円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄皿ばね軽荷重用（JIS規格）磐田電工製

通常価格(税別)： 72円 (税込価格：79円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄皿ばね重荷重用（JIS規格）磐田電工製

通常価格(税別)： 76円 (税込価格：84円)

通常出荷日：在庫品1日目

【特長】・ベアリングの振動、騒音をなくし、回転のムラを減衰させる与圧用スプリン...

詳細情報を確認する

材質
ばね用鋼
たわみ量 δ
0.75h (mm)

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

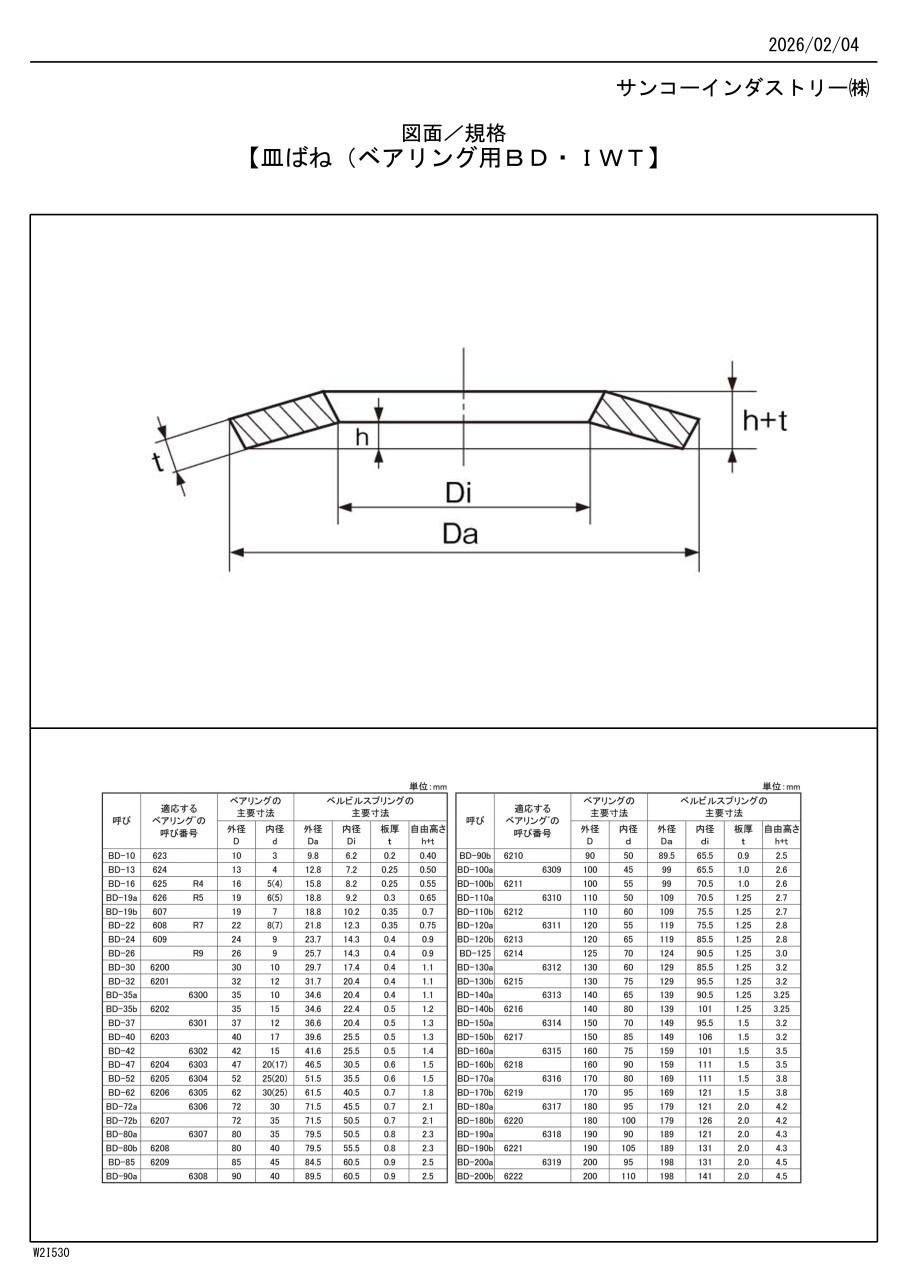

外形図

製品仕様

たわみは0.75h≧で使用してください。

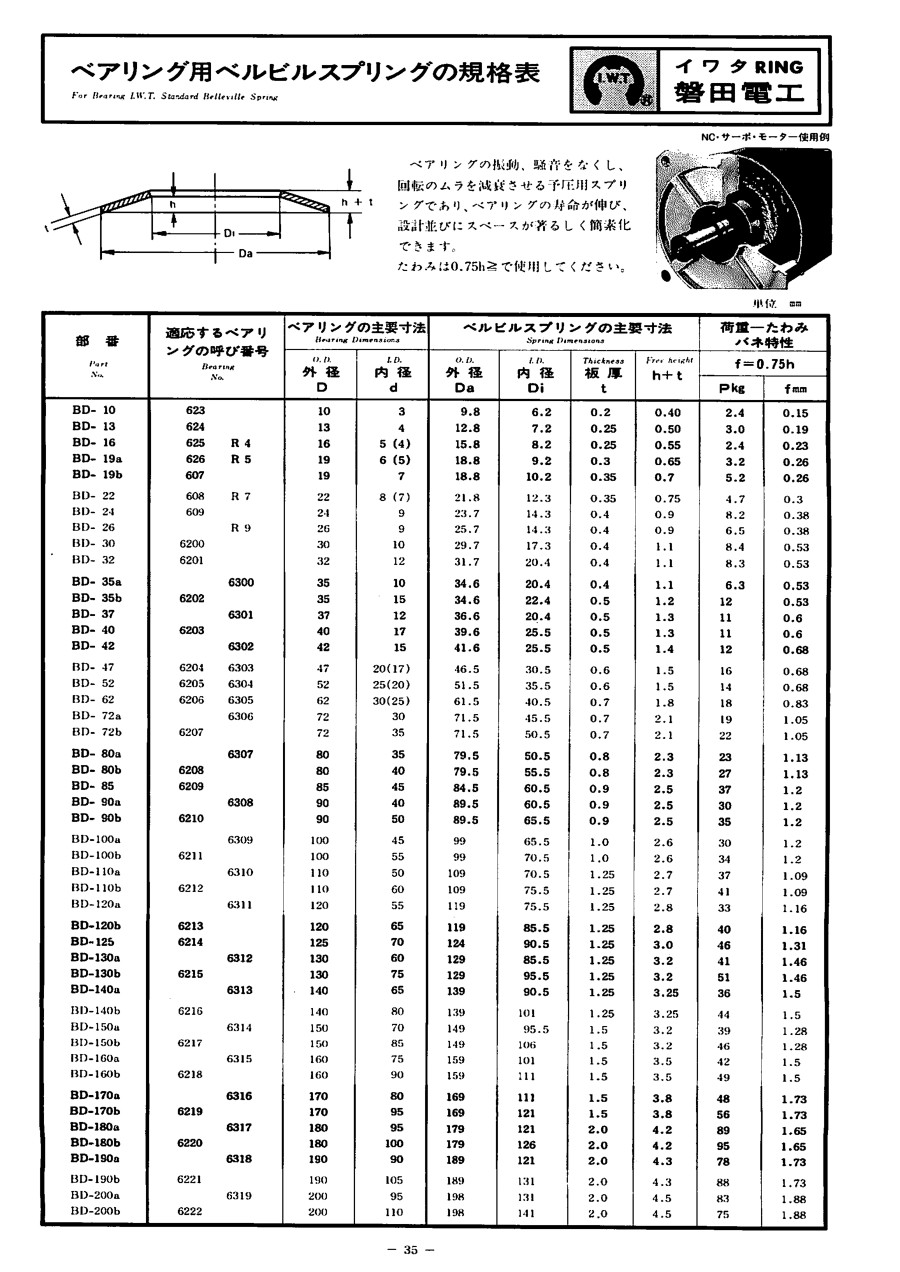

規格表

使用例

NC・サーボ・モーター使用例

型番リスト

表示件数

型番

外径 D

(φ)

内径 d

(φ)

自由高 Ho

(mm)

荷重 P3 (0.75h時)

(N)

板厚 t

(mm)

全たわみ量

(mm)

販売単位

適応ベアリング外径

(φ)

適応ベアリング内径

(φ)

RoHS?

最小発注数量

9.8	6.2	0.4	24	0.2	0.2	バラ(1個から購入可能)	10	3	10	1個
12.8	7.2	0.5	29	0.25	0.25	箱・パック	13	4	10	1個
15.8	8.2	0.55	24	0.25	0.3	バラ(1個から購入可能)	16	5(4)	10	1個
18.8	9.2	0.65	31	0.3	0.35	箱・パック	19	6(5)	10	1パック 1000個入り
18.8	10.2	0.7	51	0.35	0.35	バラ(1個から購入可能)	19	7	10	1個
21.8	12.3	0.75	46	0.35	0.4	バラ(1個から購入可能)	22	8(7)	10	1個
23.7	14.3	0.9	80	0.4	0.5	バラ(1個から購入可能)	24	9	10	1個
25.7	14.3	0.9	64	0.4	0.5	箱・パック	26	9	10	1個
29.7	17.4	1.1	82	0.4	0.7	バラ(1個から購入可能)	30	10	10	1個
31.7	20.4	1.1	81	0.4	0.7	バラ(1個から購入可能)	32	12	10	1個
34.6	20.4	1.1	62	0.4	0.7	バラ(1個から購入可能)	35	10	10	1個
34.6	22.4	1.2	118	0.5	0.7	箱・パック	35	15	10	1パック 100個入り
41.6	25.5	1.4	118	0.5	0.9	バラ(1個から購入可能)	42	15	10	1個
46.5	30.5	1.5	157	0.6	0.9	バラ(1個から購入可能)	47	20(17)	10	1個
51.5	35.5	1.5	137	0.6	0.9	バラ(1個から購入可能)	52	25(20)	10	1個
61.5	40.5	1.8	177	0.7	1.1	バラ(1個から購入可能)	62	30(25)	10	1個
79.5	50.5	2.3	226	0.8	1.5	バラ(1個から購入可能)	80	35	10	1個
79.5	55.5	2.3	265	0.8	1.5	バラ(1個から購入可能)	80	40	10	1個
84.5	60.5	2.5	363	0.9	1.6	バラ(1個から購入可能)	85	45	10	1個
89.5	60.5	2.5	294	0.9	1.6	バラ(1個から購入可能)	90	40	10	1個
89.5	65.5	2.5	343	0.9	1.6	箱・パック	90	50	10	1個
99	65.5	2.6	294	1	1.6	箱・パック	100	45	10	1パック 20個入り
99	70.5	2.6	333	1	1.6	バラ(1個から購入可能)	100	55	10	1個
109	70.5	2.7	363	1.25	1.45	バラ(1個から購入可能)	110	50	10	1個
109	75.5	2.7	402	1.25	1.45	箱・パック	110	60	10	1パック 20個入り
119	75.5	2.8	324	1.25	1.55	箱・パック	120	55	10	1パック 20個入り
119	85.5	2.8	392	1.25	1.55	バラ(1個から購入可能)	120	65	10	1個
129	85.5	3.2	402	1.25	1.95	箱・パック	130	60	10	1パック 20個入り
129	95.5	3.2	500	1.25	1.95	箱・パック	130	75	10	1パック 20個入り
139	90.5	3.25	353	1.25	2	箱・パック	140	65	10	1パック 20個入り
139	101	3.25	432	1.25	2	箱・パック	140	80	10	1パック 20個入り
159	101	3.5	412	1.5	2	バラ(1個から購入可能)	160	75	10	1パック 10個入り
159	111	3.5	481	1.5	2	バラ(1個から購入可能)	160	90	10	1個
169	111	3.8	471	1.5	2.3	バラ(1個から購入可能)	170	80	10	1パック 10個入り
169	121	3.8	549	1.5	2.3	バラ(1個から購入可能)	170	95	10	1個
179	121	4.2	873	2	2.2	バラ(1個から購入可能)	180	95	10	1パック 10個入り
189	121	4.3	765	2	2.3	バラ(1個から購入可能)	190	90	10	1パック 10個入り
189	131	4.3	863	2	2.3	バラ(1個から購入可能)	190	105	10	1パック 10個入り
198	131	4.5	814	2	2.5	バラ(1個から購入可能)	200	95	10	1パック 10個入り
198	141	4.5	922	2	2.5	バラ(1個から購入可能)	200	110	10	1個

通常単価(税別) (税込単価)	通常出荷日

237円 ( 261円 )	在庫品1日目当日出荷可能
44円 ( 48円 )	1日目
236円 ( 260円 )	在庫品1日目当日出荷可能
20,435円 ( 22,479円 )	2日目
238円 ( 262円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
73円 ( 80円 )	1日目
259円 ( 285円 )	在庫品1日目当日出荷可能
264円 ( 290円 )	在庫品1日目当日出荷可能
267円 ( 294円 )	2日目
4,437円 ( 4,881円 )	4日目
460円 ( 506円 )	1日目
306円 ( 337円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
379円 ( 417円 )	1日目
531円 ( 584円 )	1日目
683円 ( 751円 )	1日目
717円 ( 789円 )	1日目
888円 ( 977円 )	2日目
888円 ( 977円 )	1日目
14,995円 ( 16,495円 )	2日目
1,351円 ( 1,486円 )	1日目
1,536円 ( 1,690円 )	1日目
10,446円 ( 11,491円 )	2日目
12,538円 ( 13,792円 )	8日目
1,844円 ( 2,028円 )	1日目
13,942円 ( 15,336円 )	8日目
23,776円 ( 26,154円 )	2日目
17,400円 ( 19,140円 )	2日目
17,400円 ( 19,140円 )	8日目
21,506円 ( 23,657円 )	8日目
2,868円 ( 3,155円 )	2日目
24,587円 ( 27,046円 )	2日目
4,096円 ( 4,506円 )	2日目
36,873円 ( 40,560円 )	8日目
39,946円 ( 43,941円 )	8日目
39,946円 ( 43,941円 )	8日目
49,135円 ( 54,049円 )	8日目
5,460円 ( 6,006円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・ベアリングの振動、騒音をなくし、回転のムラを減衰させる与圧用スプリングです。
・ベアリングの寿命が伸び、設計並びにスペースが著しく簡素化できます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
