磐田電工

SI型リング（穴用）【1～1000個入り】

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 249円～49,600円特別価格

税込単価: 274円～54,560円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

SI型リング（穴用）の商品概要

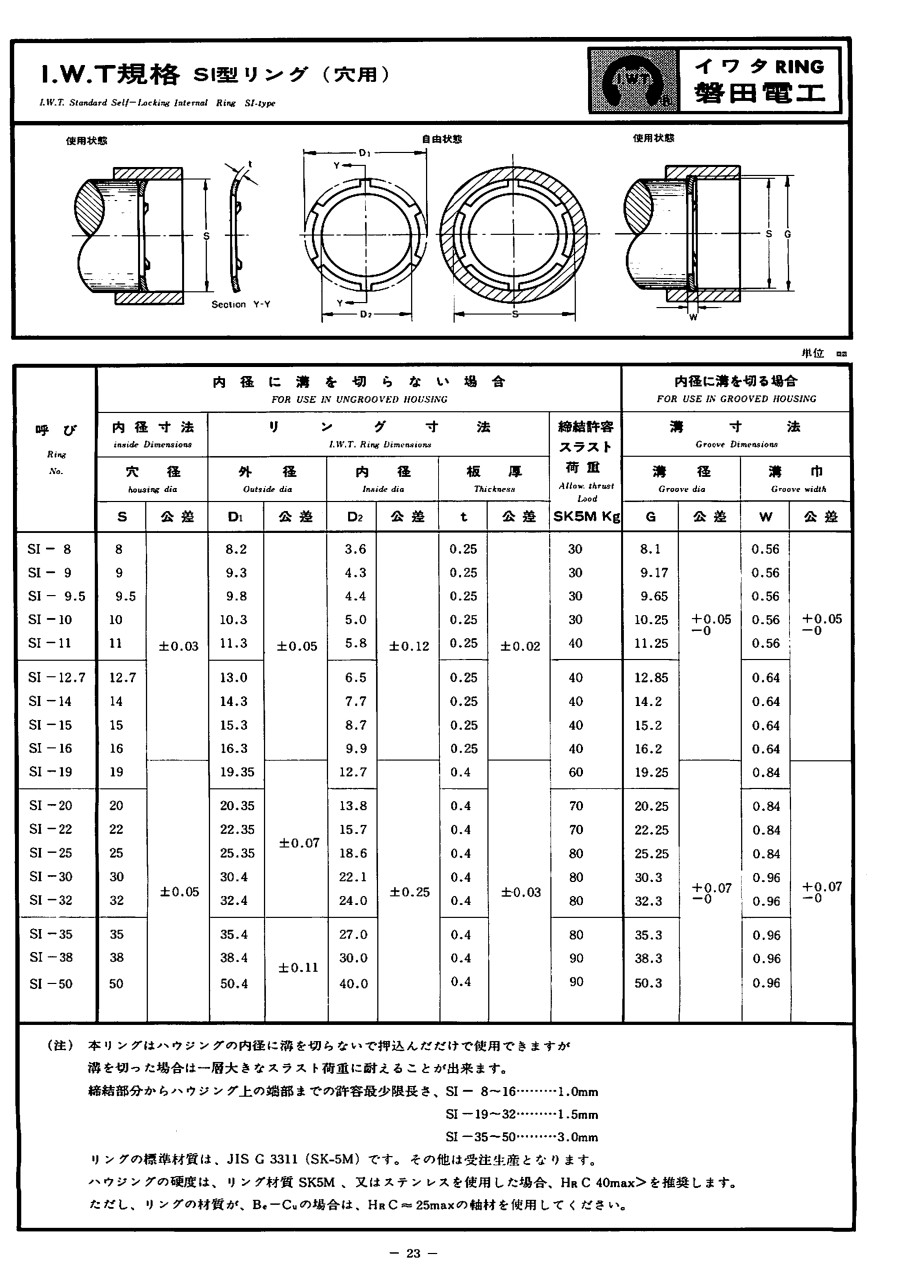

外形図

（単位:mm）

品名	内径に溝を切らない場合									内径に溝を切る場合
	内径寸法		リング寸法						褅結許容スラスト荷重 SK85M Kg	溝寸法
	穴径		外径		内径		板厚			溝径		溝巾
	S	公差	D1	公差	D2	公差	t	公差		G	公差	W	公差
SI-8	8.0	±0.03	8.20	±0.05	3.6	±0.12	0.25	±0.02	30	8.10	+0.05 -0	0.56	+0.05 -0
SI-9	9.0		9.30		4.3		0.25		30	9.17		0.56
SI-9.5	9.5		9.80		4.4		0.25		30	9.65		0.56
SI-10	10.0		10.30		5.0		0.25		30	10.25		0.56
SI-11	11.0		11.30		5.8		0.25		40	11.25		0.56
SI-12.7	12.7		13.00		6.5		0.25		40	12.85		0.64
SI-14	14.0		14.30		7.7		0.25		40	14.20		0.64
SI-15	15.0		15.30		8.7		0.25		40	15.20		0.64
SI-16	16.0		16.30		9.9		0.25		40	16.20		0.64
SI-19	19.0	±0.05	19.35	±0.07	12.7	±0.25	0.40	±0.03	60	19.25	+0.07 -0	0.84	+0.07 -0
SI-20	20.0		20.35		13.8		0.40		70	20.25		0.84
SI-22	22.0		22.35		15.7		0.40		70	22.25		0.84
SI-25	25.0		25.35		18.6		0.40		80	25.25		0.84
SI-30	30.0		30.40		22.1		0.40		80	30.30		0.96
SI-32	32.0		32.40		24.0		0.40		80	32.30		0.96
SI-35	35.0		35.40	±0.11	27.0		0.40		80	35.30		0.96
SI-38	38.0		38.40		30.0		0.40		90	38.30		0.96
SI-50	50.0		50.40		40.0		0.40		90	50.30		0.96

型番リスト

表示件数

型番

呼び

材質

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

8	ステンレス	箱・パック	8	10	1パック 1000個入り
9	鉄	箱・パック	9	10	1パック 1000個入り
9	ステンレス	バラ(1個から購入可能)	9	10	1個
9.5	鉄	箱・パック	9.5	10	1パック 1000個入り
9.5	ステンレス	箱・パック	9.5	10	1パック 1000個入り
10	鉄	箱・パック	10	10	1パック 1000個入り
10	ステンレス	箱・パック	10	10	1パック 1000個入り
11	ステンレス	箱・パック	11	10	1パック 1000個入り
14	鉄	箱・パック	14	10	1パック 1000個入り
14	ステンレス	箱・パック	14	10	1パック 1000個入り
15	鉄	バラ(1個から購入可能)	15	10	1個
15	ステンレス	箱・パック	15	10	1パック 1000個入り
16	ステンレス	箱・パック	16	10	1パック 1000個入り
19	鉄	バラ(1個から購入可能)	19	10	1個
19	ステンレス	箱・パック	19	10	1パック 1000個入り
20	ステンレス	箱・パック	20	10	1パック 1000個入り
22	鉄	バラ(1個から購入可能)	22	10	1個
25	ステンレス	箱・パック	25	10	1パック 1000個入り
30	鉄	箱・パック	30	10	1パック 500個入り
32	鉄	箱・パック	32	10	1パック 500個入り
35	鉄	箱・パック	35	10	1パック 500個入り
38	鉄	バラ(1個から購入可能)	38	10	1個
50	鉄	箱・パック	50	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

12,961円 ( 14,257円 )	8日目
11,182円10,063円 ( 11,069円 )	2日目
249円 ( 274円 )	1日目
11,533円10,379円 ( 11,417円 )	2日目
14,031円12,627円 ( 13,890円 )	8日目
11,872円 ( 13,059円 )	2日目
15,143円 ( 16,657円 )	2日目
16,178円 ( 17,796円 )	2日目
16,190円14,571円 ( 16,028円 )	2日目
18,342円16,507円 ( 18,158円 )	8日目
252円 ( 277円 )	1日目
20,494円18,444円 ( 20,288円 )	8日目
23,722円21,349円 ( 23,484円 )	2日目
255円 ( 281円 )	1日目
28,025円 ( 30,828円 )	8日目
31,277円28,149円 ( 30,964円 )	2日目
261円 ( 287円 )	1日目
49,600円44,640円 ( 49,104円 )	8日目
23,183円20,864円 ( 22,950円 )	8日目
26,421円23,778円 ( 26,156円 )	8日目
29,113円26,201円 ( 28,821円 )	2日目
292円 ( 321円 )	1日目
8,708円8,011円 ( 8,812円 )	8日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＴＮ
座金系列AW
よく一緒に購入検討されている商品です。テーパ穴の軸受けを任意の位置に固定するアダプタの部品。
ミスミ
スプリングピン
よく一緒に購入検討されている商品です。グリップ力のあるピンで、簡易締結や位置決めに使用されます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SI型リング（穴用）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK85、ステンレスです。

この商品を見た人は、こんな商品も見ています

	今見ている商品 SI型リング（穴用）	鉄OV型リング（穴用）	E型リング	鉄O型リング（穴用）	鉄C型リング（穴用）（JIS規格）	CE型リング（軸用）
メーカー	磐田電工	磐田電工	磐田電工	磐田電工	磐田電工	磐田電工
通常価格	249円-	45円 -	5円 -	33円 -	70円 -	31円 -
通常出荷日	1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	スラスト方向取付(穴用)	スラスト方向取付(穴用)	ラジアル方向取付	スラスト方向取付(穴用)	スラスト方向取付(穴用)	ラジアル方向取付
形状	ＳＩ型リング（穴用）	ＯＶ型リング（穴用）	Ｅ型リング	穴用C形止め輪	穴用C形止め輪	ＣＥ型リング（軸用）
止め輪タイプ	内輪止め	内輪止め	外輪止め	内輪止め	内輪止め	外輪止め
取り付け方種類	プッシュイン（横入れ）	標準	スナップイン（縦入れ）	標準	標準	標準
商品種類	止め輪	止め輪	止め輪	止め輪	止め輪	止め輪
