磐田電工

E型リング（軸用）（JIS規格）【1～1000個入り】

Name: E型リング（軸用）（JIS規格）【1～1,000個入り】
Brand: 磐田電工
SKU: 221000767533
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 5円～36,210円

税込単価: 6円～39,831円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

E型リング

通常価格(税別)： 5円 (税込価格：6円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

CE型リング（軸用）

4.5

通常価格(税別)： 31円 (税込価格：34円)

通常出荷日：在庫品1日目

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

詳細情報を確認する

種類
ラジアル方向取付
形状
Ｅ型リング（軸用）
止め輪タイプ
外輪止め
取り付け方種類
スナップイン（縦入れ）
商品種類
止め輪

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が33型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

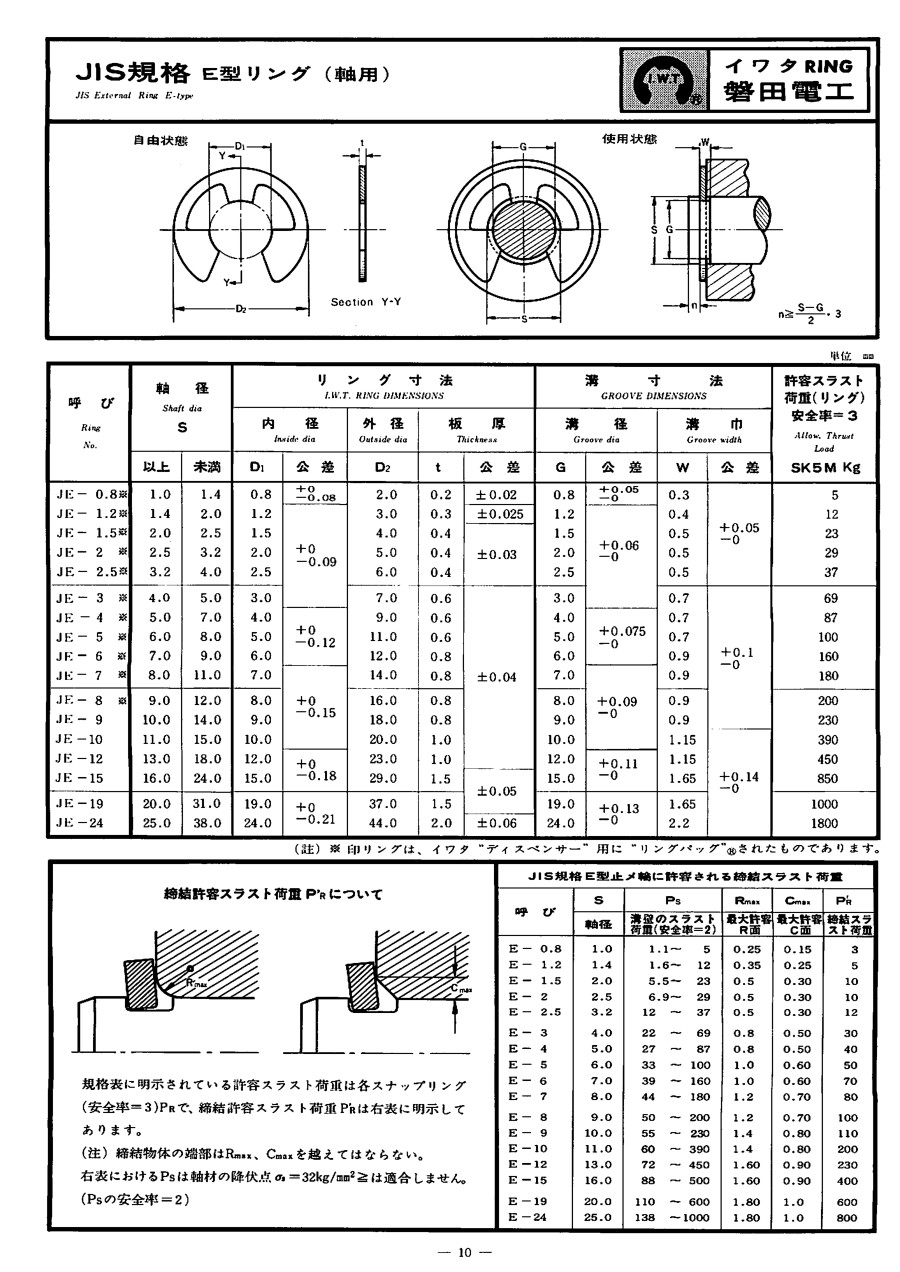

外形図

材質		表面処理	色見
鉄	SK85	黒染め	黒
ステンレス	SUS304	―	銀

規格表

（単位：mm）

品名	軸径 S		リング寸法					溝寸法				許容スラスト荷重
	軸径 S		内径		外径	板厚		溝径		溝巾		（リング）安全率 3
	以上	未満	D1	公差	D2	t	公差	G	公差	W	公差	SK5M kg
JE-0.8※	1.0	1.4	0.80	+0,-0.08	2.0	0.2	±0.02	0.80	±0.05,-0	0.30	+0.05 -0	5
JE-1.2※	1.4	2.0	1.20	+0 -0.09	3.0	0.3	±0.025	1.20	+0.06 -0	0.40		12
JE-1.5※	2.0	2.5	1.50		4.0	0.4	±0.03	1.5		0.50		23
JE-2※	2.5	3.2	2.00		5.0	0.4		2.0		0.50		29
JE-2.5※	3.2	4.0	2.50		6.0	0.4		2.5		0.50		37
JE-3※	4.0	5.0	3.00		7.0	0.6	±0.04	3.0		0.70	+0.1 -0	69
JE-4※	5.0	7.0	4.00	+0 -0.12	9.0	0.6		4.0	+0.075 -0	0.70		87
JE-5※	6.0	8.0	5.00		11.0	0.6		5.0		0.70		100
JE-6※	7.0	9.0	6.00		12.0	0.8		6.0		0.90		160
JE-7※	8.0	11.0	7.00	+0 -0.15	14.0	0.8		7.0	+0.09 -0	0.90		180
JE-8※	9.0	12.0	8.00		16.0	0.8		8.0		0.90		200
JE-9	10.0	14.0	9.00		18.0	0.8		9.0		0.90		230
JE-10	11.0	15.0	10.00		20.0	1.0		10.0		1.15	+0.14 -0	390
JE-12	13.0	18.0	12.00	+0 -0.18	23.0	1.0		12.0	+0.11 -0	1.15		450
JE-15	16.0	24.0	15.00	+0 -0.18	29.0	1.5	±0.05	15.0	+0.11 -0	1.65		850
JE-19	20.0	31.0	19.00	+0 -0.21	37.0	1.5	±0.05	19.0	+0.13 -0	1.65		1,000
JE-24	25.0	38.0	24.00	+0 -0.21	44.0	2.0	±0.06	24.0	+0.13 -0	2.20		1,800

※印リングは、イワタディスペンサー用にリングパックされたものが標準です。

型番リスト

表示件数

型番

呼び

材質

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

0.8	鉄	-	0.8	10	500個
0.8	鉄	箱・パック	0.8	10	1パック 1000個入り
0.8	ステンレス	箱・パック	0.8	10	1パック 1000個入り
1.2	鉄	バラ(1個から購入可能)	1.2	10	1個
1.2	鉄	箱・パック	1.2	10	1パック 1000個入り
1.2	ステンレス	箱・パック	1.2	10	1パック 1000個入り
1.5	鉄	箱・パック	1.5	10	1パック 1000個入り
1.5	鉄	箱・パック	1.5	10	1パック 1000個入り
1.5	ステンレス	箱・パック	1.5	10	1パック 1000個入り
2	鉄	箱・パック	2	10	1パック 1000個入り
2	鉄	箱・パック	2	10	1パック 1000個入り
2	ステンレス	箱・パック	2	10	1パック 1000個入り
2.5	鉄	-	2.5	10	500個
2.5	鉄	箱・パック	2.5	10	1パック 1000個入り
2.5	ステンレス	箱・パック	2.5	10	1パック 1000個入り
3	鉄	バラ(1個から購入可能)	3	10	1個
3	ステンレス	箱・パック	3	10	1パック 1000個入り
3	鉄	箱・パック	3	10	1パック 500個入り
3	ステンレス	箱・パック	3	10	1パック 500個入り
4	鉄	バラ(1個から購入可能)	4	10	1個
4	鉄	箱・パック	4	10	1パック 500個入り
5	鉄	箱・パック	5	10	1個
5	ステンレス	箱・パック	5	10	1パック 300個入り
6	鉄	バラ(1個から購入可能)	6	10	1個
6	ステンレス	箱・パック	6	10	1パック 300個入り
7	ステンレス	箱・パック	7	10	1パック 1000個入り
8	鉄	箱・パック	8	10	1パック 300個入り
8	ステンレス	箱・パック	8	10	1パック 300個入り
9	鉄	バラ(1個から購入可能)	9	10	1個
12	ステンレス	箱・パック	12	10	1パック 500個入り
15	ステンレス	箱・パック	15	10	1パック 500個入り
19	鉄	バラ(1個から購入可能)	19	10	1個
24	鉄	箱・パック	24	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

12円 ( 13円 )	1日目
6,351円 ( 6,986円 )	8日目
6,176円 ( 6,794円 )	2日目
206円 ( 227円 )	在庫品1日目当日出荷可能
3,066円 ( 3,373円 )	8日目
3,247円 ( 3,572円 )	8日目
3,602円 ( 3,962円 )	2日目
3,086円 ( 3,395円 )	8日目
4,278円 ( 4,706円 )	2日目
4,318円 ( 4,750円 )	2日目
3,085円 ( 3,394円 )	8日目
4,313円 ( 4,744円 )	8日目
5円 ( 6円 )	1日目
4,112円 ( 4,523円 )	8日目
4,337円 ( 4,771円 )	8日目
208円 ( 229円 )	在庫品1日目当日出荷可能
5,370円 ( 5,907円 )	2日目
2,277円 ( 2,505円 )	2日目
2,626円 ( 2,889円 )	2日目
208円 ( 229円 )	在庫品1日目当日出荷可能
2,582円 ( 2,840円 )	2日目
209円 ( 230円 )	在庫品1日目当日出荷可能
2,123円 ( 2,335円 )	2日目
214円 ( 235円 )	在庫品1日目当日出荷可能
4,031円 ( 4,434円 )	2日目
14,302円 ( 15,732円 )	2日目
3,356円 ( 3,692円 )	3日目
5,720円 ( 6,292円 )	2日目
222円 ( 244円 )	在庫品1日目当日出荷可能
14,174円 ( 15,591円 )	2日目
36,210円 ( 39,831円 )	4日目
336円 ( 370円 )	在庫品1日目当日出荷可能
17,248円 ( 18,973円 )	8日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミラック光学
エアーピット本体（Ptype）
よく一緒に購入検討されるエアーピット本体（Ptype）です。簡単・快適なペン先操作。指で触れずにキャッチ&リリースできます。
ミスミ
５シリーズ（溝幅６ｍｍ）用　アルミフレーム用先入れ角ナット
よく一緒に購入検討される商品です。安価な板金タイプの鉄ナット。ストッパはHNKKSTをご使用ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

E型リング（軸用）（JIS規格）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

止め輪

満足度：4.02023/07/29

少量から購入できるものがあって、比較的安価なので助かりました。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK85、ステンレスです。

この商品を見た人は、こんな商品も見ています

	今見ている商品 E型リング（軸用）（JIS規格）	鉄C型リング（穴用）（JIS規格）	鉄C型止め輪（軸用）（JIS規格）	E型リング	E形止め輪（Eリング） JIS規格ばね用鋼	JIS E形止め輪
メーカー	磐田電工	磐田電工	磐田電工	磐田電工	大陽ステンレススプリング	平和発條
通常価格	5円-	70円 -	49円 -	5円 -	2円 -	241円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目〜
種類	ラジアル方向取付	スラスト方向取付(穴用)	スラスト方向取付(軸用)	ラジアル方向取付	ラジアル方向取付	スラスト方向取付(軸用)
形状	Ｅ型リング（軸用）	穴用C形止め輪	軸用C形止め輪	Ｅ型リング	E形止め輪	E形止め輪
止め輪タイプ	外輪止め	内輪止め	外輪止め	外輪止め	外輪止め	外輪止め
取り付け方種類	スナップイン（縦入れ）	標準	標準	スナップイン（縦入れ）	スナップイン（縦入れ）	スナップイン（縦入れ）
商品種類	止め輪	止め輪	止め輪	止め輪	止め輪	止め輪
