磐田電工

CE型リング（軸用）【1～1000個入り】

Name: CE型リング（軸用）【1～1,000個入り】
Brand: 磐田電工
SKU: 221000767522
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 31円～15,320円

税込単価: 34円～16,852円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

E型リング（軸用）（JIS規格）

通常価格(税別)： 5円 (税込価格：6円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

磐田電工

鉄GV型リング（軸用）

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：1 日目～

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技...

詳細情報を確認する

種類
ラジアル方向取付
形状
ＣＥ型リング（軸用）
止め輪タイプ
外輪止め
取り付け方種類
標準
商品種類
止め輪

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

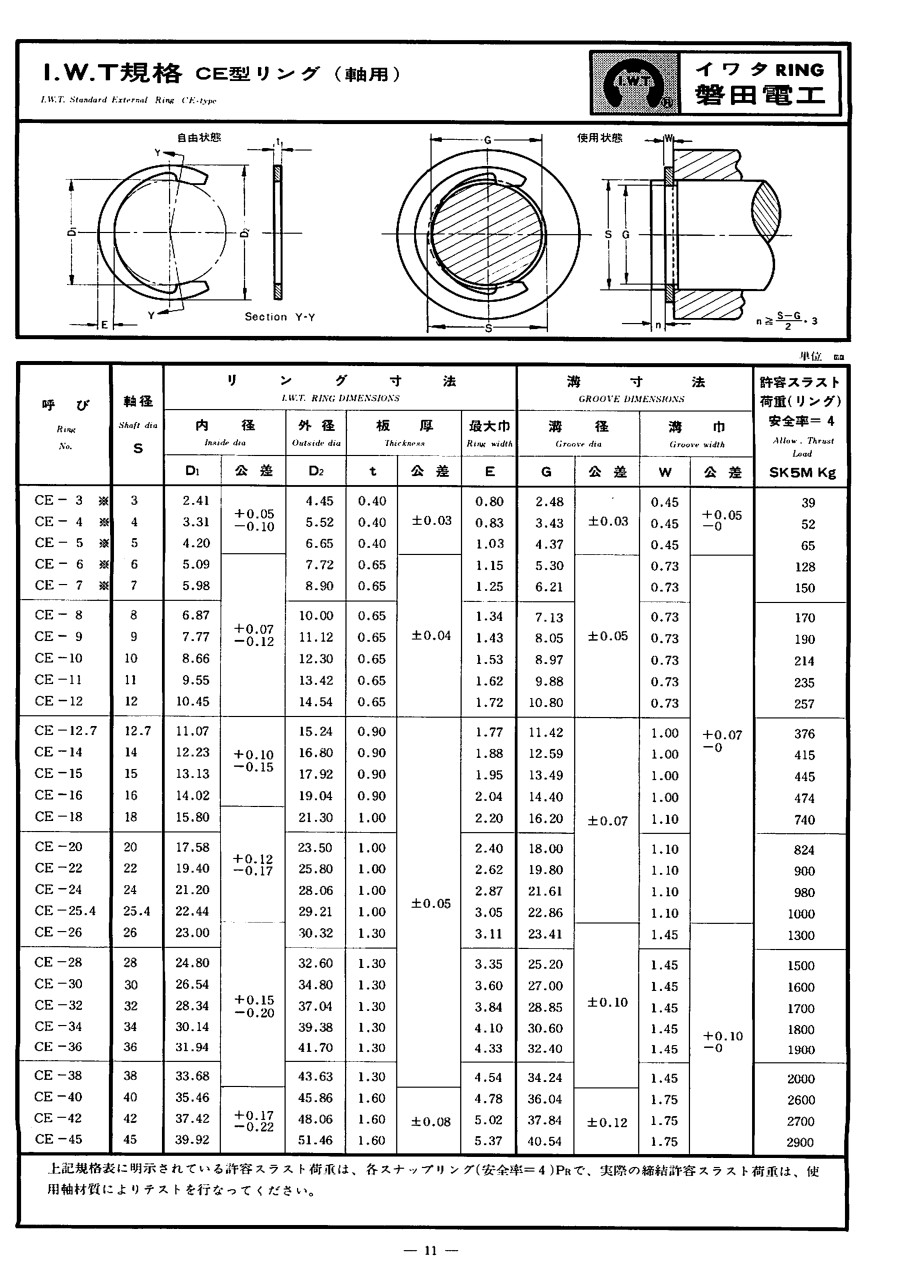

外形図

規格表

単位：mm

型番	軸径 S	リング寸法						溝寸法				許容スラスト荷重
		内径		外径	板厚		最大巾	溝径		溝巾		（リング）安全率4
		D1	公差	D2	t	公差	E	G	公差	W	公差	SK85M kg
CE-3 ※	3	2.41	+0.05 -0.10	4.45	0.40	±0.03	0.80	2.48	±0.03	0.45	+0.05 -0	39
CE-4 ※	4	3.31		5.52	0.40		0.83	3.43		0.45		52
CE-5 ※	5	4.20		6.65	0.40		1.03	4.37		0.45		65
CE-6 ※	6	5.09	+0.07 -0.12	7.72	0.65	±0.04	1.15	5.30	±0.05	0.73	+0.07 -0	128
CE-7 ※	7	5.98		8.90	0.65		1.25	6.21		0.73		150
CE-8	8	6.87		10.00	0.65		1.34	7.13		0.73		170
CE-9	9	7.77		11.12	0.65		1.43	8.05		0.73		190
CE-10	10	8.66		12.30	0.65		1.53	8.97		0.73		214
CE-11	11	9.55		13.42	0.65		1.62	9.88		0.73		235
CE-12	12	10.45		14.54	0.65		1.72	10.8		0.73		257
CE-12.7	12.7	11.07	+0.10 -0.15	15.24	0.90	±0.05	1.77	11.42	±0.07	1		376
CE-14	14	12.23		16.80	0.90		1.88	12.59		1		415
CE-15	15	13.13		17.92	0.90		1.95	13.49		1		445
CE-16	16	14.02		19.04	0.90		2.04	14.40		1		474
CE-18	18	15.80	+0.12 -0.17	21.30	1.00		2.20	16.20		1.1		740
CE-20	20	17.58		23.50	1.00		2.40	18.00		1.1		824
CE-22	22	19.4		25.80	1.00		2.62	19.80		1.1		900
CE-24	24	21.20		28.06	1.00		2.87	21.61		1.1		980
CE-26	26	23.00	+0.15 -0.20	30.32	1.30		3.11	23.41	±0.10	1.45	+0.1 -0	1,300
CE-28	28	24.80		32.60	1.30		3.35	25.20		1.45		1,500
CE-30	30	26.54		34.80	1.30		3.60	27.00		1.45		1,600
CE-32	32	28.34		37.04	1.30		3.84	28.85		1.45		1,700
CE-38	38	33.68		43.63	1.30		4.54	34.24		1.45		2,000
CE-40	40	35.46	+0.17 -0.22	45.86	1.60	±0.08	4.78	36.04	±0.12	1.75		2,600
CE-40	40	35.46	+0.17 -0.22	45.86	1.60	±0.08	4.78	36.04	±0.12	1.75		2,600

型番リスト

表示件数

型番

呼び

材質

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

3	鉄	バラ(1個から購入可能)	3	10	1個
3	ステンレス	箱・パック	3	10	1パック 1000個入り
4	鉄	バラ(1個から購入可能)	4	10	1個
4	ステンレス	バラ(1個から購入可能)	4	10	1個
5	鉄	バラ(1個から購入可能)	5	10	1個
5	ステンレス	箱・パック	5	10	1パック 1000個入り
6	鉄	バラ(1個から購入可能)	6	10	1個
6	ステンレス	バラ(1個から購入可能)	6	10	1個
7	鉄	バラ(1個から購入可能)	7	10	1個
7	ステンレス	箱・パック	7	10	1パック 1000個入り
8	鉄	バラ(1個から購入可能)	8	10	1個
8	ステンレス	箱・パック	8	10	1個
9	鉄	バラ(1個から購入可能)	9	10	1個
9	ステンレス	バラ(1個から購入可能)	9	10	1個
10	ステンレス	バラ(1個から購入可能)	10	10	1個
12	ステンレス	バラ(1個から購入可能)	12	10	1個
12.7	鉄	箱・パック	12.7	10	1パック 1000個入り
14	鉄	バラ(1個から購入可能)	14	10	1個
14	ステンレス	バラ(1個から購入可能)	14	10	1個
16	鉄	バラ(1個から購入可能)	16	10	1個
18	ステンレス	箱・パック	18	10	1パック 1000個入り
20	鉄	バラ(1個から購入可能)	20	10	1個
28	鉄	バラ(1個から購入可能)	28	10	1個
32	鉄	バラ(1個から購入可能)	32	10	1個
40	鉄	箱・パック	40	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

244円 ( 268円 )	在庫品1日目当日出荷可能
6,596円 ( 7,256円 )	2日目
244円 ( 268円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
7,238円 ( 7,962円 )	2日目
244円 ( 268円 )	在庫品1日目当日出荷可能
245円 ( 270円 )	在庫品1日目当日出荷可能
245円 ( 270円 )	在庫品1日目当日出荷可能
7,555円 ( 8,311円 )	2日目
245円 ( 270円 )	在庫品1日目当日出荷可能
31円 ( 34円 )	1日目
245円 ( 270円 )	1日目
245円 ( 270円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	1日目
10,659円 ( 11,725円 )	2日目
247円 ( 272円 )	1日目
248円 ( 273円 )	1日目
248円 ( 273円 )	在庫品1日目当日出荷可能
15,320円 ( 16,852円 )	2日目
251円 ( 276円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
375円 ( 413円 )	1日目
11,307円 ( 12,438円 )	2日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
Ｃ形止め輪（軸用）
ミスミブランドのＣ型止め輪（軸用）です。全商品当日出荷可能です。
ミスミ
金属ワッシャ　－並級／精密級　寸法フリー指定タイプ－
「E形止め輪」と併せて使用しゆるみ止めをするワッシャーです。
ミスミ
平座金－単品販売－
「C形止め輪（Cリング）軸用」と併せて使用しゆるみ止めをするワッシャーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CE型リング（軸用）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

特殊な用途で使用する製品に使用しています

満足度：5.02023/01/26

当社で製作している特殊な用途で使用する製品、修理の際に使用しています。特殊なリンク機構の軸の固定用に使っていますが、特に...もっと読む

0人が参考にしています。

シャフトの抜け止め

満足度：4.02018/12/03

普通のEリングでは、大きすぎてしまったのですが、ちょうど良く抜け止めとして利用することができました。また、使用感も、し...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK85M又はSK85です。
