TP-870-ECOの仕様・寸法情報
ねじ径（M）
8
本体材質
鉄
全長(mm)
70
ねじ種
M
種類
アンカーボルト
表面処理
三価クロメート
表面処理（詳細）
エコリート
先端形状
その他特殊形状
ねじ山種類
メートル並目
販売単位
バラ(1個から購入可能)
材質詳細
-
-
-
詳細情報
基本情報
【ブランド】日本パワーファスニング
【ねじの呼び】
M6,M8,M10,M12
【材質】
鉄、ステンレス
インパクトドライバーで簡単・確実な施工ができる、ねじ固定式あと施工アンカーボルト。
【特長】
・インパクトドライバーで簡単・確実な施工
・端部や仕上材が割れにくい
・施工後もアンカー高さ調整や取外しが可能
・隅部、天井部の施工も簡単
・ステンレス製品も標準ラインアップ
・アンカー取り外し可能
・六価クロムフリー
【用途】
・ラック、車庫、手摺、空調機器、自動販売機、車輪止めの取り付けなど幅広い用途に最適
ご注意
- 【取り扱い終了品】メーカー製造終了品ではなくミスミ取り扱い終了となります。
This product will be discontinued. Not the manufacturer, Misumi will discontinued the product.
商品情報
アンカー全体がコンクリートにがっちりかみ合うタップスター
タップスター
外形図
製品仕様
| サイズ | 本体 | 皿ばね付ナット | 施工仕様 | |||||||||
| 長さ | 径 | 座金 外径 | ナット 二面幅 | ナット 高さ | 取付物 最大厚み | ドリル径 | 最小 埋込深さ | |||||
| 全長 | LH | ミリねじ | 円筒部 | アンカーねじ | アンカーねじ | |||||||
| M6×45 | 45 | （2.5） | 15 | （2） | 28 | 6.5 | 14 | 10 | 6.3 | 5 | 5.5 | 30 |
| M6×60 | 60 | （2.5） | 20 | （12） | 28 | 6.5 | 14 | 10 | 6.3 | 20 | 5.5 | 30 |
| M8×50 | 50 | （3.0） | 20 | （2） | 28 | 8.5 | 18 | 12 | 8.4 | 5 | 7.5 | 35 |
| M8×70 | 70 | （3.0） | 25 | （17） | 28 | 8.5 | 18 | 12 | 8.4 | 20 | 7.5 | 35 |
| M8×110 | 110 | （3.0） | 25 | （47） | 38 | 8.5 | 18 | 12 | 8.4 | 60 | 7.5 | 40 |
| M10×60 | 60 | （4.0） | 20 | （2） | 38 | 10.5 | 22 | 17 | 10.2 | 5 | 9.5 | 45 |
| M10×80 | 80 | （4.0） | 25 | （17） | 38 | 10.5 | 22 | 17 | 10.2 | 25 | 9.5 | 45 |
| M10×100 | 100 | （4.0） | 25 | （37） | 38 | 10.5 | 22 | 17 | 10.2 | 45 | 9.5 | 45 |
| M12×60 | 60 | （4.5） | 20 | （5） | 35 | 12.4 | 25 | 19 | 12.5 | 7 | 11.0 | 40 |
| M12×70 | 70 | （4.5） | 25 | （5） | 40 | 12.4 | 25 | 19 | 12.5 | 7 | 11.0 | 50 |
| MI2×90 | 90 | （4.5） | 30 | （20） | 40 | 12.4 | 25 | 19 | 12.5 | 27 | 11.0 | 50 |
| MI2×100 | 100 | （4.5） | 30 | （30） | 40 | 12.4 | 25 | 19 | 12.5 | 37 | 11.0 | 50 |
| MI2×120 | 120 | （4.5） | 30 | （50） | 40 | 12.5 | 25 | 19 | 12.5 | 57 | 11.0 | 50 |
| 材質 | 表面処理 | 表面色 |
|---|---|---|
| スチール | エコリート(※) | シルバー |
| ステンレスSUS410 | サスガード(SG) | ステンレスカラー |
- ※ エコリートは三価クロメートです。
この商品の試験結果
実体引抜き試験
| アンカー径(mm） | 6 | 8 | 10 | 12 | ||
|---|---|---|---|---|---|---|
| 下穴径（mm) | 5.5 | 7.5 | 9.5 | 11.0 | 11.3 | |
| 下穴深さ(mm) | 40 | 45 | 55 | 50 | 60 | 90 |
| 埋込み深さ(mm) | 30 | 35 | 45 | 40 | 50 | 80 |
| 最大加重(kN) | 6 | 9 | 15 | 10 | 18 | 47 |
| 標準偏差 | 0.31 | 1.00 | 0.50 | 0.51 | 1.18 | 5.60 |
| 変動係数(%) | 4.8 | 10.2 | 3.2 | 4.8 | 6.2 | 11.8 |
実体せん断試験
| アンカー径(mm） | 6 | 8 | 10 | 12 | |
|---|---|---|---|---|---|
| 下穴径（mm) | 5.5 | 7.5 | 9.5 | 11.0 | |
| 下穴深さ(mm) | 40 | 45 | 55 | 50 | 60 |
| 埋込み深さ(mm) | 30 | 35 | 45 | 40 | 50 |
| 最大加重(kN) | 7 | 14 | 22 | 24 | 37 |
| 標準偏差 | 0.46 | 0.45 | 1.43 | 2.60 | 2.21 |
| 変動係数(%) | 5.8 | 3.0 | 6.2 | 10.6 | 5.8 |
施工手順（穿孔径に注意）
施工手順

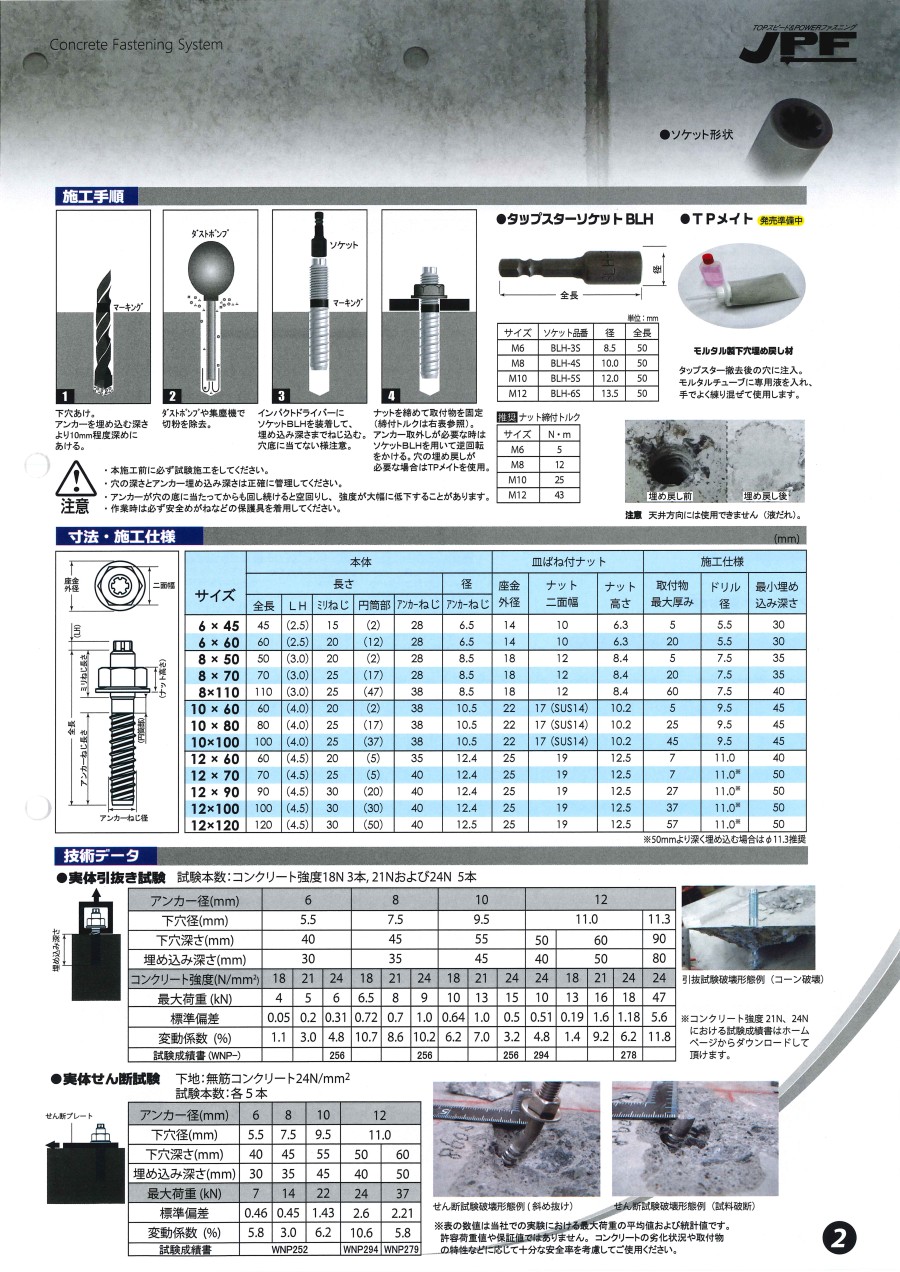

カタログ
