フローティングナット【1000個入り】
- 通常単価(税別)
- 617,817円
- 税込単価
- 679,599円
通常出荷日：1日目
ナットの内部が二重構造になっているので、内側のナットが移動することで上板との位置ずれが補正できます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
AC-M5-2-SUSの仕様・寸法情報
詳細情報
基本情報
ナットの内部が二重構造になっているので、内側のナットが移動することで上板との位置ずれが補正できます。
商品情報
商品概要

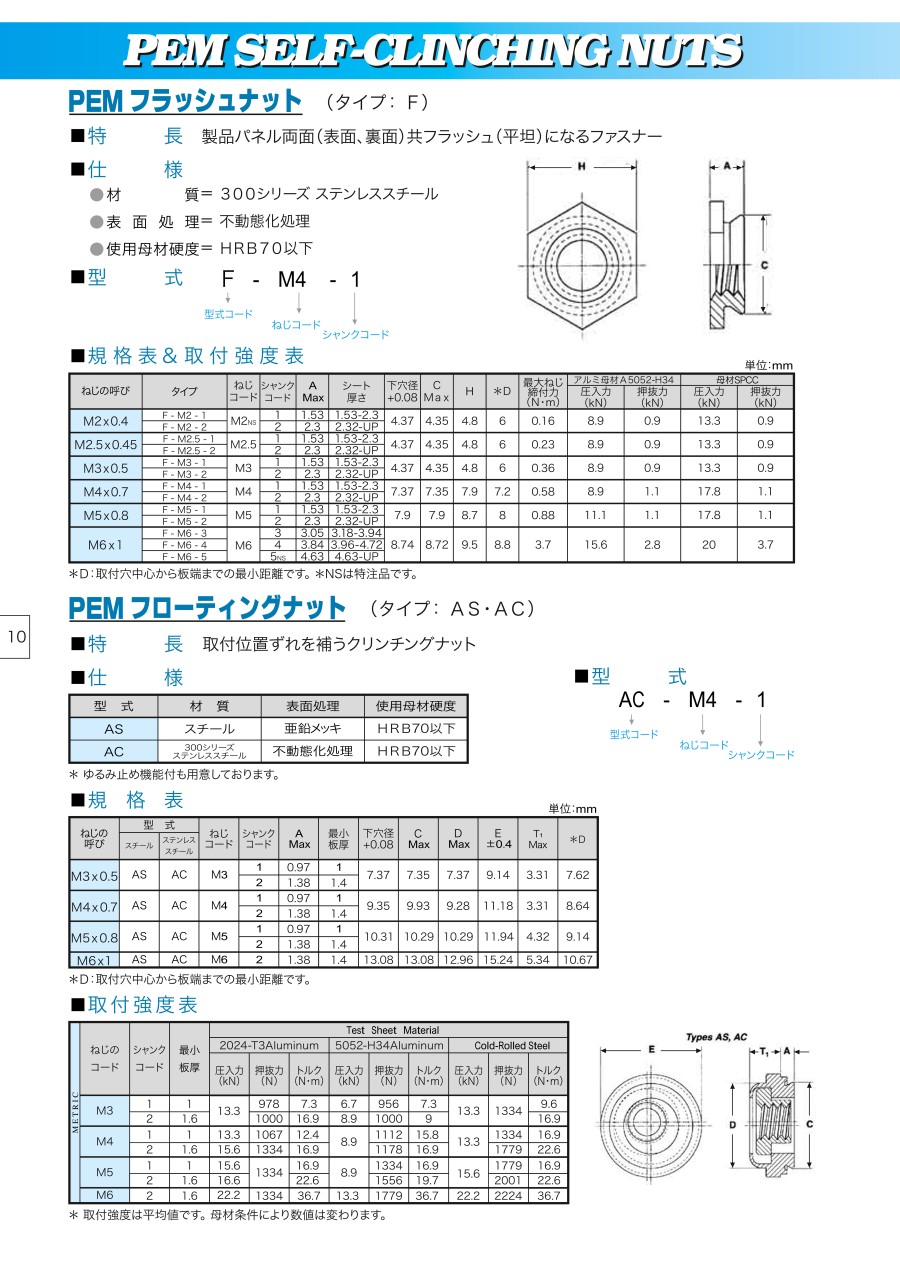

頂部 外形図
外形図
単位:mm
| ねじの 呼び | 型式 | ねじ コード | シャンク コード | A Max | 最小 板厚 | 下穴径 +0.08 | C Max | D Max | E ±0.4 | T1 Max | *D | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スチール | SUS | |||||||||||
| M3×0.5 | AS | AC | M3 | 1 | 0.97 | 1 | 7.37 | 7.35 | 7.37 | 9.14 | 3.31 | 7.62 |
| 2 | 1.38 | 1.4 | ||||||||||
| M4×0.7 | AS | AC | M4 | 1 | 0.97 | 1 | 9.35 | 9.93 | 9.28 | 11.18 | 3.31 | 8.64 |
| 2 | 1.38 | 1.4 | ||||||||||
| M5×0.8 | AS | AC | M5 | 1 | 0.97 | 1 | 10.31 | 10.29 | 10.29 | 11.94 | 4.32 | 9.14 |
| 2 | 1.38 | 1.4 | ||||||||||
| M6×1.0 | AS | AC | M6 | 2 | 1.38 | 1.4 | 13.08 | 13.08 | 12.96 | 15.24 | 5.34 | 10.67 |
※D:取付穴中心から板端までの最短距離。
