パネルファスナー（省スペース型） PFHV
- 材質
- 鉄
- 用途
- パネル用
- 表面処理
- ニッケルメッキ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
商品情報
商品概要
外形図
| ねじの 呼ひ | 品番 | A Max. | 最小 板厚 | 下穴径 +0.08 | C Max. | E ±0.25 | G ±0.4 | H ±0.13 | P ±0.64 | T1 Max. | T2 Nom. | ドライバー サイズ | *D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3×0.5 | PFHV-M3-0CN | 0.92 | 0.92 | 5.5 | 5.49 | 6.95 | 5.55 | 2.03 | 0 | 6.69 | 11.25 | #1 | 5.8 |
| PFHV-M3-1CN | 7.56 | 1.9 | |||||||||||
| M4×0.7 | PFHV-M4-0CN | 0.92 | 0.92 | 6.4 | 6.38 | 7.85 | 6.59 | 2.79 | 0 | 8.5 | 14.1 | #2 | 6.7 |
| PFHV-M4-1CN | 9.39 | 2.7 |
- ※ D : 取付穴中心から板端までの最小距離です
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
453円 ( 498円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型で高さも低い省スペースタイプで、プラスマイナス両ドライバー対応可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

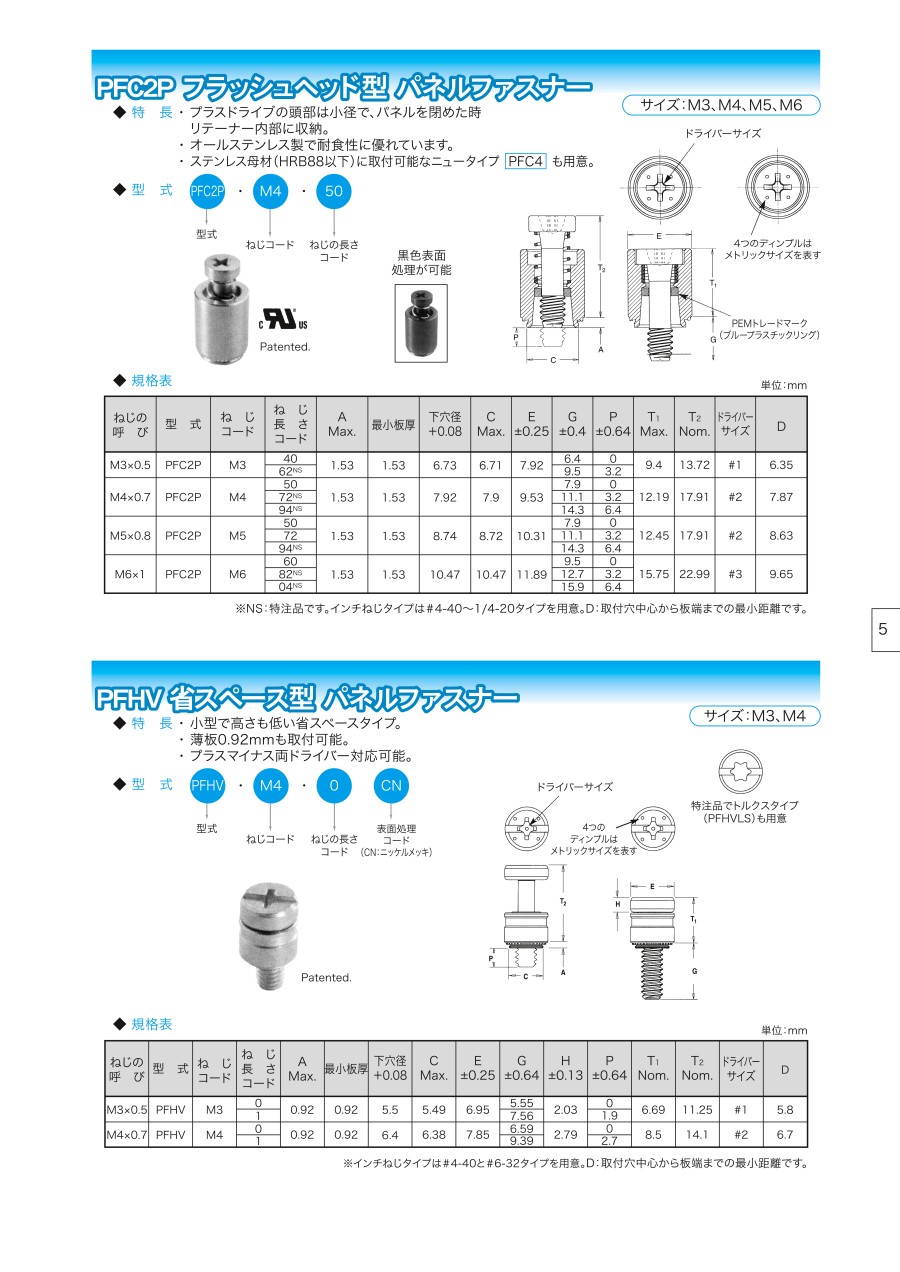

カタログ
商品担当おすすめ
セルジャパン
セルクレストファスナー
ニフコ
ターンファスナー
パネルファスナー（省スペース型） PFHVのレビュー
板金製品
5
5.02018/01/13
さがしてさがしてやっとミスミさんにありました。
お客様への納期にも間に合い助かりました。
0人が参考にしています。
