クリンチングスペーサー（ステンレスシート用）（ブラインド型）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
BSO4-M3-12-410の仕様・寸法情報
ねじの呼び(M)
3
材質
[ステンレス] SUS410
表面処理
亜鉛メッキ
用途・機能
かしめ
ねじ山の種類
メートル並目
販売単位
バラ(1個から購入可能)
表面処理（詳細）
なし
L（全長）(mm)
12
詳細情報
基本情報
【特長】世界初の304ステンレスシートに圧入を実現した製品です。
材質： ［ステンレス］ SUS410
表面処理：亜鉛メッキ
用途・機能：かしめ
ねじ山の種類：メートル並目
販売単位：バラ（1個から購入可能）
商品情報
商品概要
外形図
| ねじの 呼び | ねじ コード | 最小 板厚 | 下穴径 +0.08 | C -0.13 | H | *D | 1.3mm 300シリーズステンレス | ||
|---|---|---|---|---|---|---|---|---|---|
| 圧入力 (kN) | 押抜力 (N) | 卜ルク(N·m) | |||||||
| M3×0.5 | M3 | 1 | 4.2 | 4.19 | 4.8 | 6 | 24.5 | 1493 | 2.36 |
| 3.5M3 | 1 | 5.4 | 5.38 | 6.4 | 7.1 | 42.3 | 2877 | 2.36 | |
| M4×0.7 | M4 | 1.3 | 7.15 | 7.11 | 7.9 | 8.4 | 46.7 | 4003 | 6.34 |
| M5×0.8 | M5 | 1.3 | 7.15 | 7.11 | 7.9 | 8.4 | 46.7 | 4003 | 8.89 |
| F寸法（最小） | |||||||||
単位 : mm
- ※ D : 取付穴中心から板端までの最小距離です。

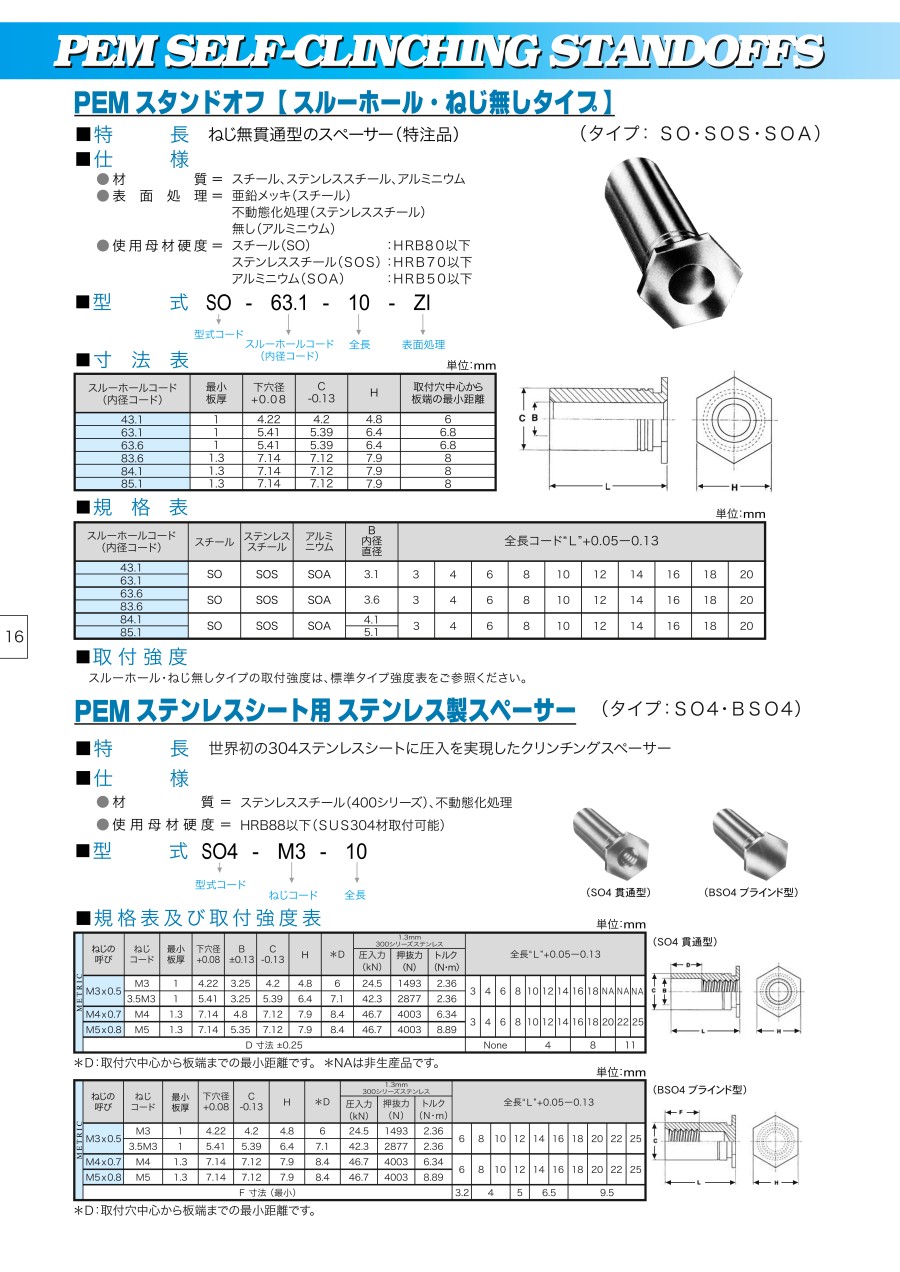

カタログ
