クリンチングスペーサー スタンドオフ（薄板用）【1000個入り】
- 通常単価(税別)
- 177,640円
- 税込単価
- 195,404円
通常出荷日：1日目
1,000個入りの商品です。母材に取付け後表面はフラッシュ（平坦）に仕上がります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
TSO-M3-600-SUSの仕様・寸法情報
ねじの呼び(M)
3
材質
[ステンレス] ステンレス
表面処理
なし
用途・機能
かしめ
ねじ山の種類
メートル並目
販売単位
箱・パック
表面処理（詳細）
不動態化処理
H（2面幅）(mm)
4.8
L（全長）(mm)
600
ピッチ(mm)
0.5
詳細情報
基本情報
1,000個入りの商品です。母材に取付け後表面はフラッシュ（平坦）に仕上がります。
商品情報
商品概要
Style#1 外形図
Style#2 外形図
Style#3 外形図
頂部
単位:mm
| ねじ コード | 最小 板厚 | 下穴径 +0.08 | C -0.13 | D最小 ねじ 深さ | H | ※E |
|---|---|---|---|---|---|---|
| M2.5 | 0.63 | 4.22 | 4.19 | 5.2 | 4.8 | 5.8 |
| 6M2.5 | 0.63 | 5.41 | 5.39 | 6.4 | 7.1 | |
| M3 | 0.63 | 4.22 | 4.19 | 6.2 | 4.8 | 5.8 |
| 6M3 | 0.63 | 5.41 | 5.39 | 6.4 | 7.1 |
- ※ E:取付穴中心から板端までの最小距離。
| ねじの 呼び | 型式 | ねじ コード | 全長"L"±0.08 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スチ一ル | SUS | アルミ ニウム | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 19 | ||
| M2.5×0.45 | TSO | TSOS | TSOA | M2.5 | 200 (1) | 300 (1) | 400 (1) | 600 (1) | 800 (2) | 1000 (3) | 1200 (3) | 1400 (3) | 1600 (3) | 1800 (3) | 1900 (3) |
| 6M2.5 | |||||||||||||||
| M3×0.5 | M3 | 200 (1) | 300 (1) | 400 (1) | 600 (1) | 800 (2) | 1000 (3) | 1200 (3) | 1400 (3) | 1600 (3) | 1800 (3) | 1900 (3) | |||
| 6M3 | |||||||||||||||
（1）Style#1 （2）Style#2 （3）Style#3

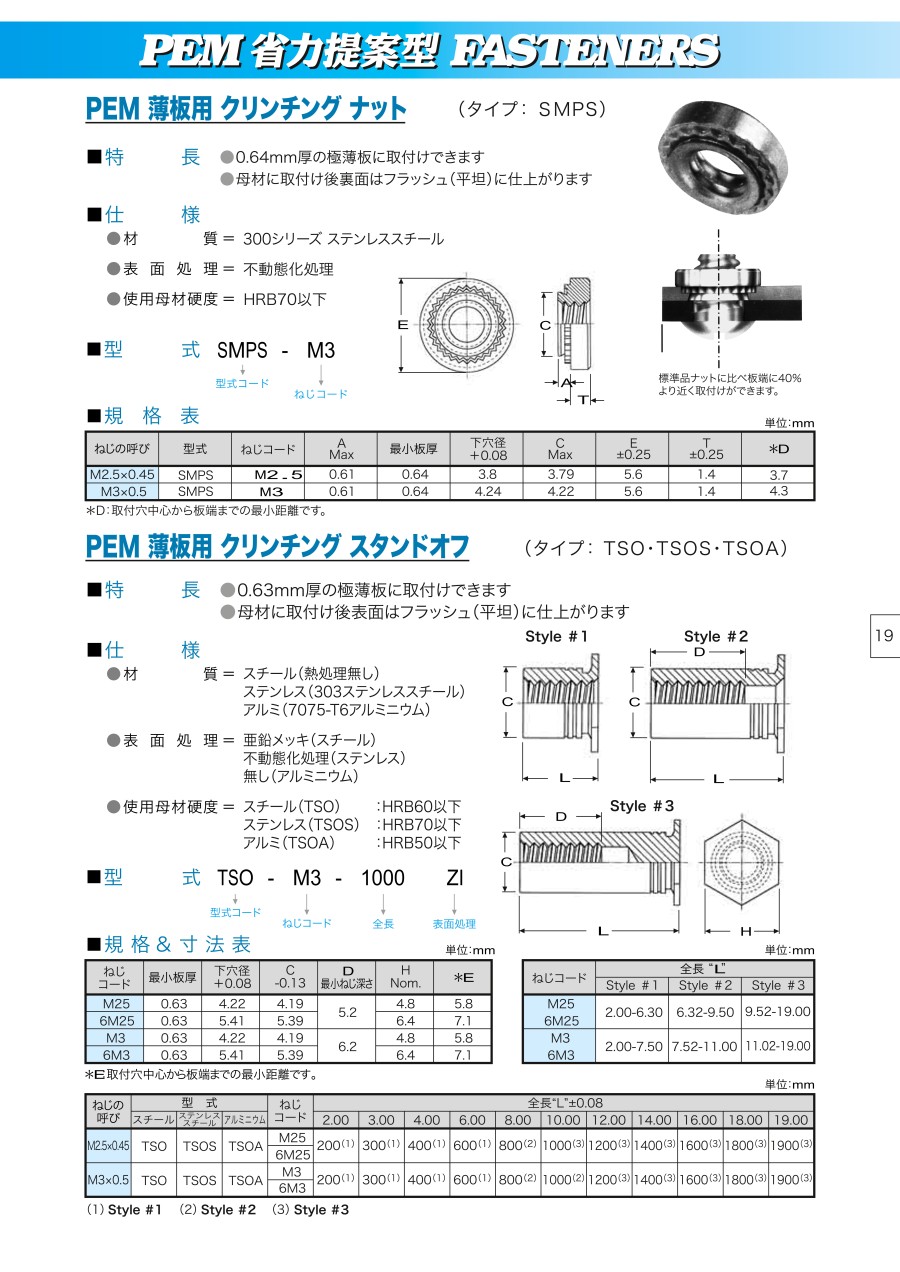

カタログ
商品担当おすすめ
クリンチングスペーサー スタンドオフ（薄板用）の型番TSO-M3-600-SUSのページです。
型番TSO-M3-600-SUSに関する仕様情報を記載しております。
