ねじの呼び(M)
~mm- 4
長さL(mm)
~mm- 10
材質
- 鉄
表面処理
- 三価クロメート
- 三価ホワイト
タイプ
~mm出荷日
- すべて
- 1日以内
クリンチングスタッド（薄板用）【1000個入り】
閲覧中の商品と併せてご検討ください
－閉じる
TFH-M4-10-3Wの仕様・寸法情報
詳細情報
基本情報
母材に取付け後スタッド頭部は約0.64mm表面に突出します。
商品情報
商品概要
頂部 外形図
外形図
単位:mm
| ねじの呼び | 型式 | 最小 板厚 |
下穴径 +0.08 |
H ±0.4 |
S Max. |
T Max. |
※D | |
|---|---|---|---|---|---|---|---|---|
| スチ一ル | ステンレス | |||||||
| M4×0.7 | TFH | TFHS | 0.51 | 4 | 5.8 | 1.8 | 0.64 | 7.2 |
| M5×0.8 | TFH | TFHS | 0.51 | 5 | 6.4 | 2.3 | 0.64 | 7.2 |
- ※ D:取付穴中心から板端までの最短距離です。

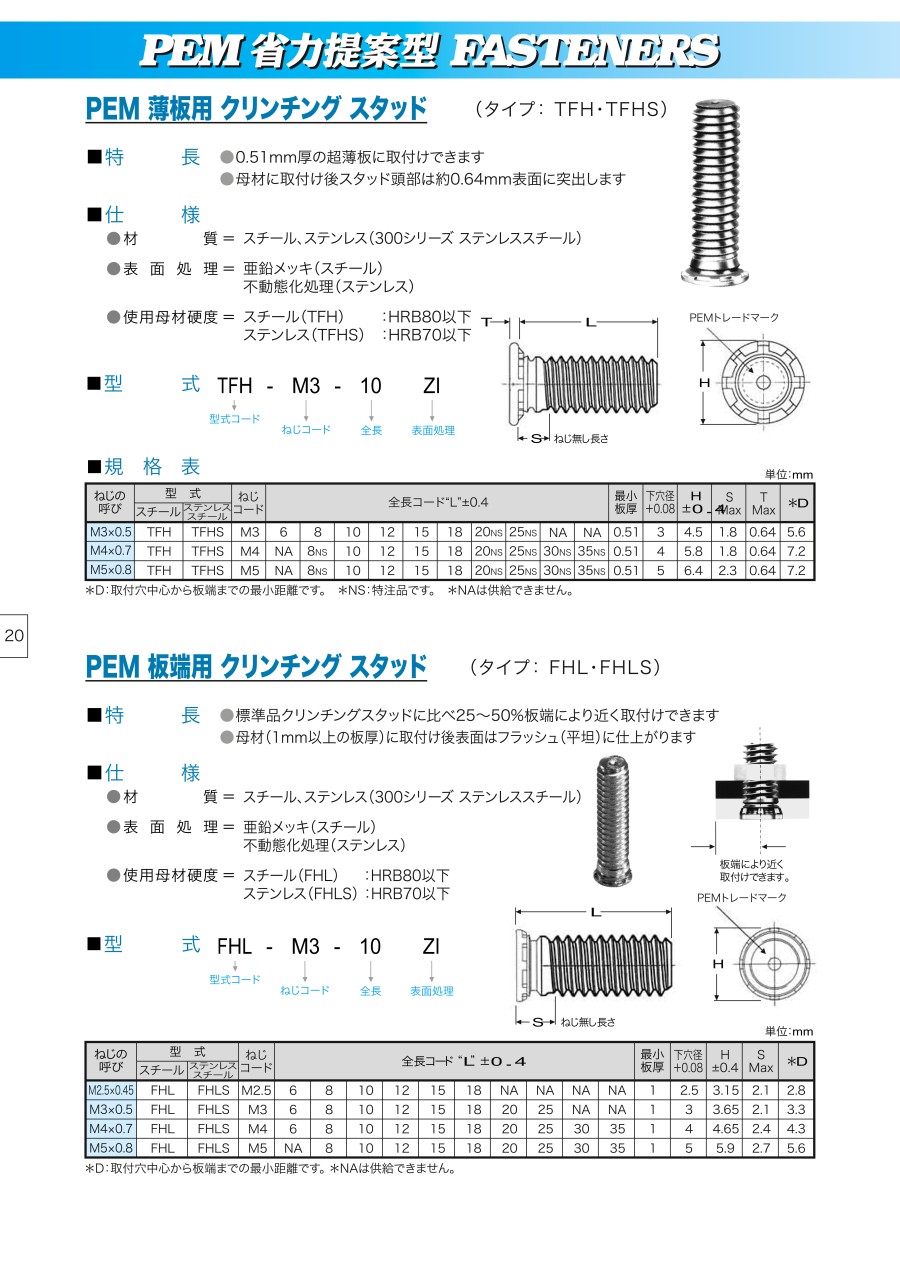

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ボーセイ
セルフクリンチングスタッド
クリンチングスタッド（薄板用）の型番TFH-M4-10-3Wのページです。
型番TFH-M4-10-3Wに関する仕様情報を記載しております。
