ポップナットヘキサナット スモールフランジ スチール
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
263円 ( 289円 ) | 1日目 |
79円 ( 87円 ) | 在庫品1日目当日出荷可能 |
72円 ( 79円 ) | 1日目 |
87円 ( 96円 ) | 1日目 |
87円 ( 96円 ) | 1日目 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
123円 ( 135円 ) | 1日目 |
156円 ( 172円 ) | 在庫品1日目当日出荷可能 |
177円 ( 195円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
六角形状のワークの下穴に締結することにより、安定した高い強度が得られる。
【特長】
・コンパクトな専用工具による片側作業で、スピーディーにナットの取り付けが可能。
・スピーディーな片側締結による工数削減で、溶接ナット等の従来工法からトータルコストダウンを実現。
・組み立てラインの自動化にも優れる、溶接が困難な材料に取り付けが可能。
・かしめによる取付けで、溶接ナットと同等の導通性が得られる。
【用途】
・エレベーター操作盤取り付け用めねじ等、随時振動がかかり緩みやすい環境下でも使用可能。
・六角の下穴で高い空回りトルクが得られる。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
ヘキサナット スモールフランジ（SFHSF/HEX）の詳細
- 初めて使用される方でも簡単に取り扱うことが可能、大きいワークや重たいワークでの取付けが容易。
- 表面処理後でも取り付けができ、ワークを傷めないため、製品組み立て最終工程での取り付けが可能。

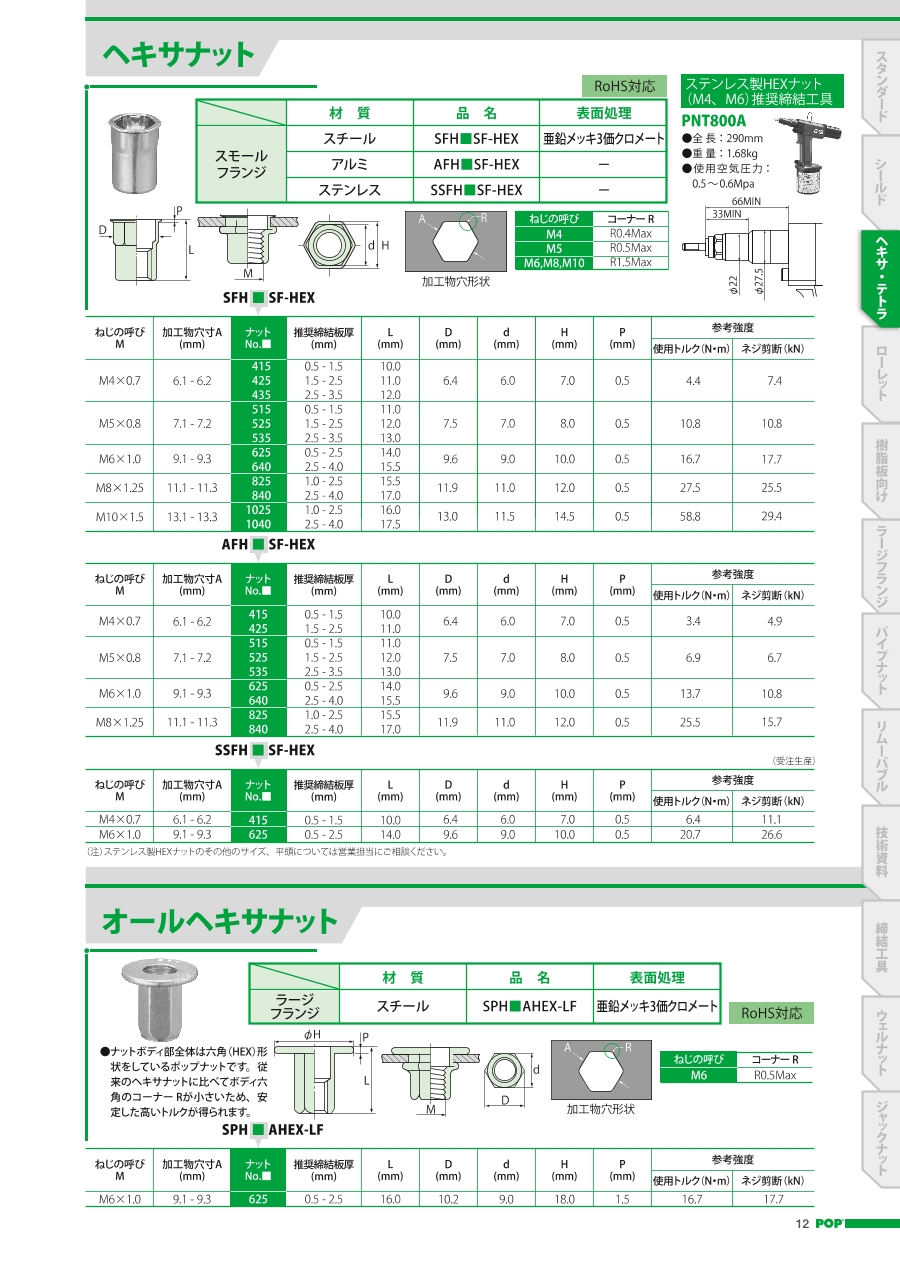

寸法図
加工物穴形状
| ねじの呼び | コーナーR |
|---|---|
| M4 | R0.4Max |
| M5 | R0.5Max |
| M6,M8,M10 | R1.5Max |
| ねじの呼び M | 加工物穴寸A (mm) | ナット No.■ | 推奨締結板厚 (mm) | L (mm) | D (mm) | d (mm) | H (mm) | P (mm) | 参考強度 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 使用トルク(N・m) | ネジ剪断(kN) | |||||||||
| M4×0.7 | 6.1-6.2 | 415 425 435 | 0.5-1.5 1.5-2.5 2.5-3.5 | 10.0 11.0 12.0 | 6.4 | 6.0 | 7.0 | 0.5 | 4.4 | 7.4 |
| M5×0.8 | 7.1-7.2 | 515 525 535 | 0.5-1.5 1.5-2.5 2.5-3.5 | 11.0 12.0 13.0 | 7.5 | 7.0 | 8.0 | 0.5 | 10.8 | 10.8 |
| M6×1.0 | 9.1-9.3 | 625 640 | 0.5-2.5 2.5-4.0 | 14.0 15.5 | 9.6 | 9.0 | 10.0 | 0.5 | 16.7 | 17.7 |
| M8×1.25 | 11.1-11.3 | 825 840 | 1.0-2.5 2.5-4.0 | 15.5 17.0 | 11.9 | 11.0 | 12.0 | 0.5 | 27.5 | 25.5 |
| M10×1.5 | 13.1-13.3 | 1025 1040 | 1.0-2.5 2.5-4.0 | 16.0 17.5 | 13.0 | 11.5 | 14.5 | 0.5 | 58.8 | 29.4 |
| 材質 | 品名 | 表面処理 | |
|---|---|---|---|
| スモール フランジ | スチール | SFH■SF-HEX | 亜鉛メッキ3価クロメート |
開発秘話
お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。
