4	0.5～1.5	0.7	M4	10	1パック 1000個入り
4	1.5～2.5	0.7	M4	10	1パック 1000個入り
5	0.5～1.5	0.8	M5	10	1パック 1000個入り
5	1.5～2.5	0.8	M5	10	1パック 1000個入り
5	2.5～3.5	0.8	M5	10	1パック 1000個入り
6	0.5～2.5	1	M6	10	1パック 1000個入り
6	2.5～4.0	1	M6	10	1パック 1000個入り
8	1.0～2.5	1.25	M8	10	1パック 500個入り
8	2.5～4.0	1.25	M8	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

38,504円34,653円 ( 38,118円 )	1日目
39,707円35,736円 ( 39,310円 )	1日目
45,363円40,826円 ( 44,909円 )	1日目
46,171円41,553円 ( 45,708円 )	1日目
47,430円42,687円 ( 46,956円 )	1日目
68,871円 ( 75,758円 )	1日目
70,900円63,810円 ( 70,191円 )	1日目
46,603円41,942円 ( 46,136円 )	1日目
48,857円43,971円 ( 48,368円 )	1日目

基本情報

六角形状のワークの下穴に締結することにより、安定した高い強度が得れるナットボディ。。
【特長】
・コンパクトな専用工具による片側作業で、スピーディーにナットの取り付けが可能。
・初めて使用される方でも簡単に取り扱うことが可能。
・表面処理後でも取り付けができ、ワークを傷めないため、製品組み立て最終工程での取り付けが可能。
・スピーディーな片側締結による工数削減で、溶接ナット等の従来工法からトータルコストダウンを実現。
・溶接が困難な材料に取り付けが可能。
【用途】
・エレベーター操作盤取り付け用めねじ等、随時振動がかかり緩みやすい環境下でも使用可能。
・六角の下穴で高い空回りトルクが得られる。

商品情報

ヘキサナットスモールフランジ（AFHSF/HEX）の詳細

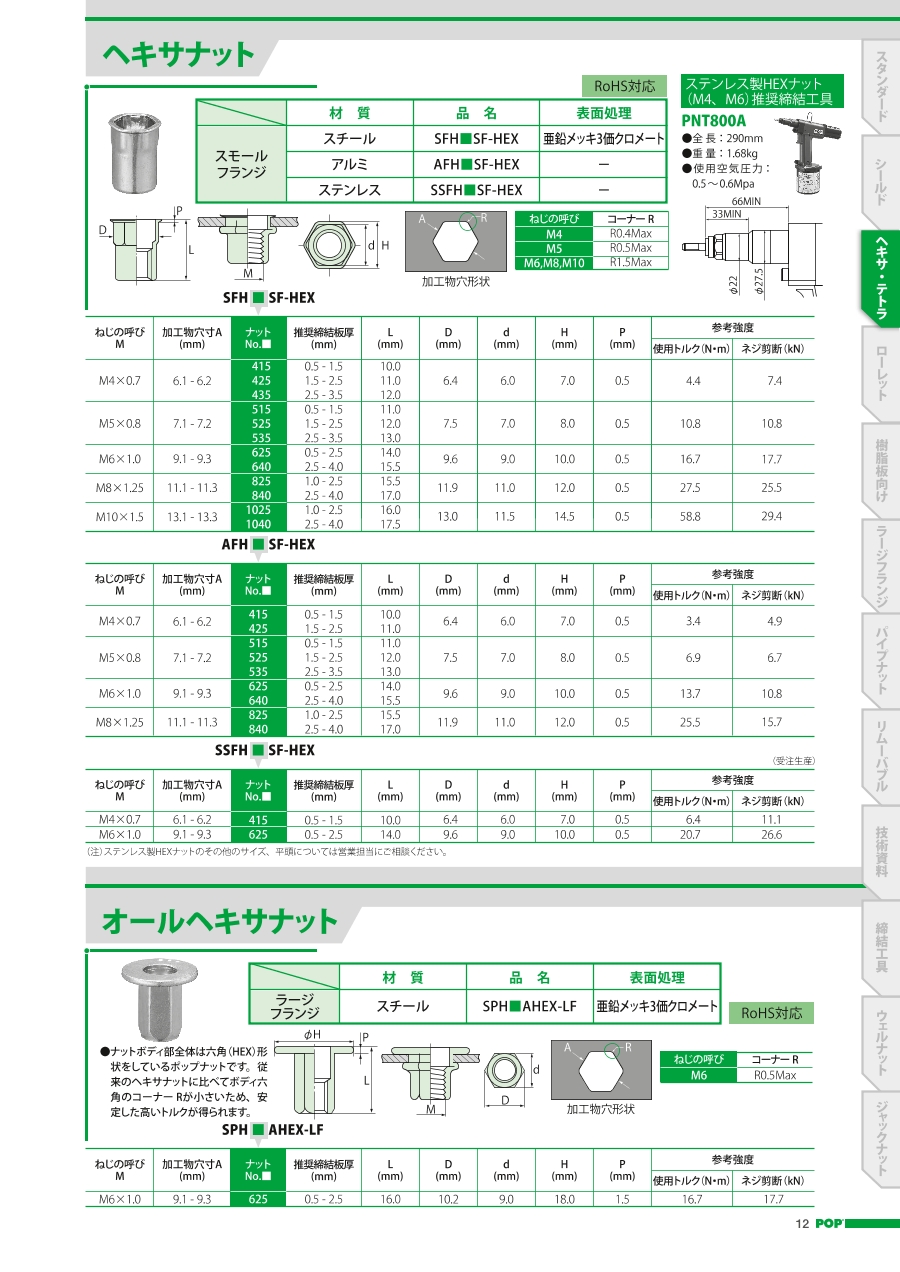

寸法図

加工物穴形状

ねじの呼び	コーナーR
M4	R0.4Max
M5	R0.5Max
M6,M8,M10	R1.5Max

ねじの呼び M	加工物寸A （mm）	ナット No.■	推奨締結板厚（mm）	L （mm）	D （mm）	d （mm）	H （mm）	P （mm）	参考強度
ねじの呼び M	加工物寸A （mm）	ナット No.■	推奨締結板厚（mm）	L （mm）	D （mm）	d （mm）	H （mm）	P （mm）	使用トルク（N・m）	ネジ剪断（kN）
M4×0.7	6.1-6.2	415 425	0.5-1.5 1.5-2.5	10.0 11.0	6.4	6.0	7.0	0.5	3.4	4.9
M5×0.8	7.1-7.2	515 525 535	0.5-1.5 1.5-2.5 2.5-3.5	11.0 12.0 13.0	7.5	7.0	8.0	0.5	6.9	6.7
M6×1.0	9.1-9.3	625 640	0.5-2.5 2.5-4.0	14.0 15.5	9.6	9.0	10.0	0.5	13.7	10.8
M8×1.25	11.1-11.3	825 840	1.0-2.5 2.5-4.0	15.5 17.0	11.9	11.0	12.0	0.5	25.5	15.7

特長

フランジ（先端ツバ部）が通常より小さくなっておりコンパクトな取り付けが可能。
アルミナット。
プレス圧入ではなく、カシメによる取付けなので、R曲面にナットやボルトが取り付けられる。
カシメによる取付けで、溶接ナットと同等の導通性が得られる。
大きいワークや重たいワークでの取付けが安易。
組み立てラインの自動化にも優れる。

	材質	品名	表面処理
スモールフランジ	アルミ	AFH■SF-HEX	-

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
ポップナットヘキサナットアルミ
ポップリベット・ファスナー
ポップナットスタンダードナットアルミ
ポップリベット・ファスナー
ポップナットスタンダードナットスチール

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポップナットヘキサナットスモールフランジアルミのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締結方法はどうすればよいですか？

専用の手動/電動/空油圧TOOLがございます。使用頻度にあわせて選定してください。

Q締結ストロークはどうすればよい？

製品/母材板厚により、締結ストロークが異なります。別紙の計算表より数値を算出してください。
