5	[バラ(1個から購入可能)] バラ(1個から購入可能)	-	0.8	10	1個
4	[バラ(1個から購入可能)] バラ(1個から購入可能)	0.5～1.5	0.7	10	1個
4	[バラ(1個から購入可能)] バラ(1個から購入可能)	1.5～2.5	0.7	10	1個
4	[バラ(1個から購入可能)] バラ(1個から購入可能)	2.5～3.5	0.7	10	1個
5	箱・パック	1.5～2.5	0.8	10	1パック 1000個入り
5	[バラ(1個から購入可能)] バラ(1個から購入可能)	2.5～3.5	0.8	10	1個
6	[バラ(1個から購入可能)] バラ(1個から購入可能)	0.5～2.5	1	10	1個
6	[バラ(1個から購入可能)] バラ(1個から購入可能)	2.5～4.0	1	10	1個
8	[バラ(1個から購入可能)] バラ(1個から購入可能)	2.5～4.0	1.25	10	1個

通常単価(税別) (税込単価)	通常出荷日

273円 ( 300円 )	1日目
73円 ( 80円 )	1日目
266円 ( 293円 )	1日目
74円 ( 81円 )	1日目
46,584円 ( 51,242円 )	1日目
84円 ( 92円 )	1日目
121円 ( 133円 )	1日目
309円 ( 340円 )	1日目
188円 ( 207円 )	1日目

基本情報

四角形状のワークの下穴に締結することにより、安定した高い強度が得られるテトラナット。
【特長】
・コンパクトな専用工具による片側作業で、スピーディーにナットの取り付けが可能。
・表面処理後でも取り付けができ、ワークを傷めないため、製品組み立て最終工程での取り付けが可能。
・組み立てラインの自動化にも優れている。
・溶接が困難な材料に取り付けが可能。
・かしめによる取付けで、溶接ナットと同等の導通性が得られる。
・大きいワークや重たいワークでの取付けが安易。
【用途】
・乗用車ドアスイッチ、ルーフアンテナ等、随時振動がかかり緩みやすい環境下に最適。

商品情報

テトラナット（SPH□TETRA）の特長

テトラナット寸法図

加工物穴形状

SPH■TETRA

ねじの呼び M	加工物穴寸A （mm）	ナット No.■	推奨締結板厚（mm）	L （mm）	D （mm）	d （mm）	H （mm）	P （mm）	参考強度
ねじの呼び M	加工物穴寸A （mm）	ナット No.■	推奨締結板厚（mm）	L （mm）	D （mm）	d （mm）	H （mm）	P （mm）	使用トルク（N・m）	ネジ剪断（kN）
M4×0.7	6.2-6.3	415 425 435	0.5-1.5 1.5-2.5 2.5-3.5	10.0 11.0 12.0	7.2	6.0	9.5	0.5	4.4	7.4
M5×0.8	7.2-7.3	515 525 535	0.5-1.5 1.5-2.5 2.5-3.5	11.0 12.0 13.0	8.4	7.0	10.5	0.5	10.8	10.8
M6×1.0	9.2-9.4	625 640	0.5-2.5 2.5-4.0	14.3 15.8	10.7	9.0	14.0	0.8	16.7	17.7
M8×1.25	11.2-11.4	840	2.5-4.0	17.5	12.7	11.0	17.0	1.0	27.5	25.5

ねじの呼び	コーナーR
M4	R0.7Max
M5	R1.0Max
M6,M8	R1.5Max

特長

ナットボディは四角（TETRA）形状。四角形状のワークの下穴に締結することにより、安定した高い強度が得られる。

	材質	品名	表面処理
平頭	スチール	SPH■TETRA	亜鉛メッキ3価クロメート

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

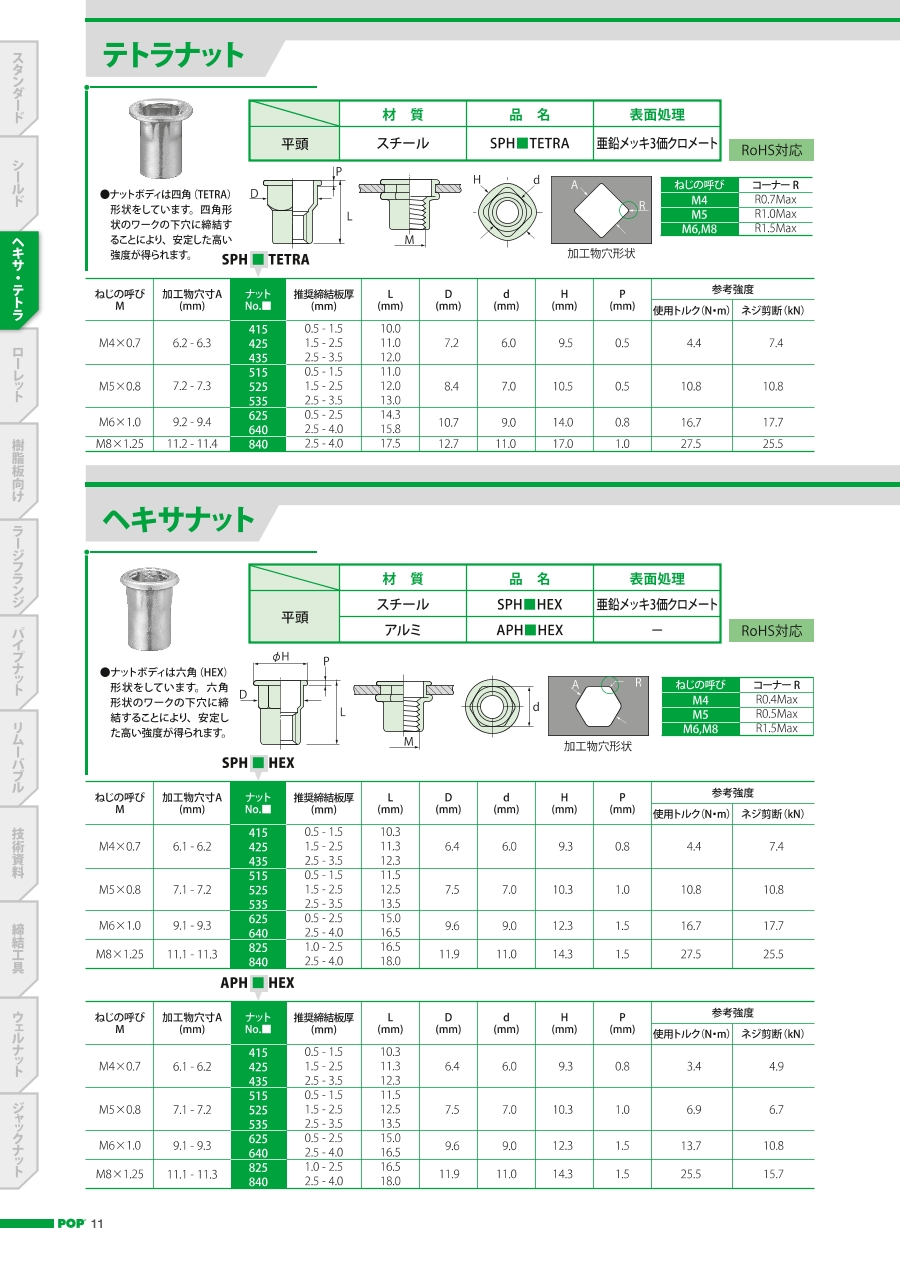

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
ポップナットスタンダードナットスチール
ポップリベット・ファスナー
ポップナットスタンダードナットアルミ
ポップリベット・ファスナー
ポップナットヘキサナットスチール

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポップナットテトラナットスチールのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締結方法はどうすればよいですか？

用の手動/電動/空油圧TOOLがございます。使用頻度にあわせて選定してください。

Q締結ストロークはどうすればよい？

製品/母材板厚により、締結ストロークが異なります。別紙の計算表より数値を算出してください。
