メカニカル部品技術窓口
絞り込み条件
ねじの呼び(M)
~mm- 4
- 5
- 6
ピッチ(mm)
~mm- 0.7
- 0.8
- 1
タイプ
~mm出荷日
- すべて
- 当日出荷可能
ポップナットソフトセットナット
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ソフトな締結で樹脂のワークに取り付けることができ、熱可塑性のワークにも締結が可能。
【特長】
・コンパクトな専用工具による片側作業で、スピーディーにナットの取り付けが可能。
・表面処理後でも取り付けができ、ワークを傷めないため、製品組み立て最終工程での取り付けが可能。
・組み立てラインの自動化にも優れる。
・かしめによる取付けで、溶接ナットと同等の導通性が得られる。
・大きいワークや重たいワークでの取付けが安易。
【用途】
・軽量化を目的として樹脂製ワークを用いられた製品に最適。
・完成材への取り付けにより、失敗などのロスの改善に貢献。
商品情報
ソフトセットナット（SPH□R-WB）の特長
ソフトセットナット寸法図
加工物穴形状
SPH■R-WB
| ねじの呼び M | 加工物穴径 （mm ） | ナット No.■ | 推奨締結板厚 （mm） | L （mm） | D （mm） | H （mm） | P （mm） | 参考強度 | |
|---|---|---|---|---|---|---|---|---|---|
| 使用トルク（N・m） | ネジ剪断（kN） | ||||||||
| M4×0.7 | 6.6-6.7 | 450 | 2.5-4.0 | 13.8 | 6.5 | 9.5 | 0.8 | 4.4 | 7.4 |
| M5×0.8 | 7.6-7.7 | 550 | 2.5-4.0 | 14.7 | 7.5 | 10.5 | 1.0 | 10.8 | 10.8 |
| M6×1.0 | 9.7-9.9 | 650 | 2.5-4.5 | 17.5 | 9.6 | 12.7 | 1.5 | 16.7 | 17.7 |
（注）樹脂グレード等により、白化や割れが発生する可能性があるため、必ず実製品にて締結確認が必要。
製品比較情報
ソフトナットは座屈位置をフランジから離すことにより、締結時のワークにかかる負荷を軽減させ、樹脂のワークへの対応を可能にする。
特長
- 特殊樹脂構造により、樹脂のワークにポップナットを締結することが可能。
- 熱可塑性のワーク（PP,ABS）でもソフトに締結することが可能。
| 材質 | 品名 | 表面処理 | |
|---|---|---|---|
| 平頭 | スチール | SPH■R-WB | 亜鉛メッキ3価クロメート |
開発秘話
お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

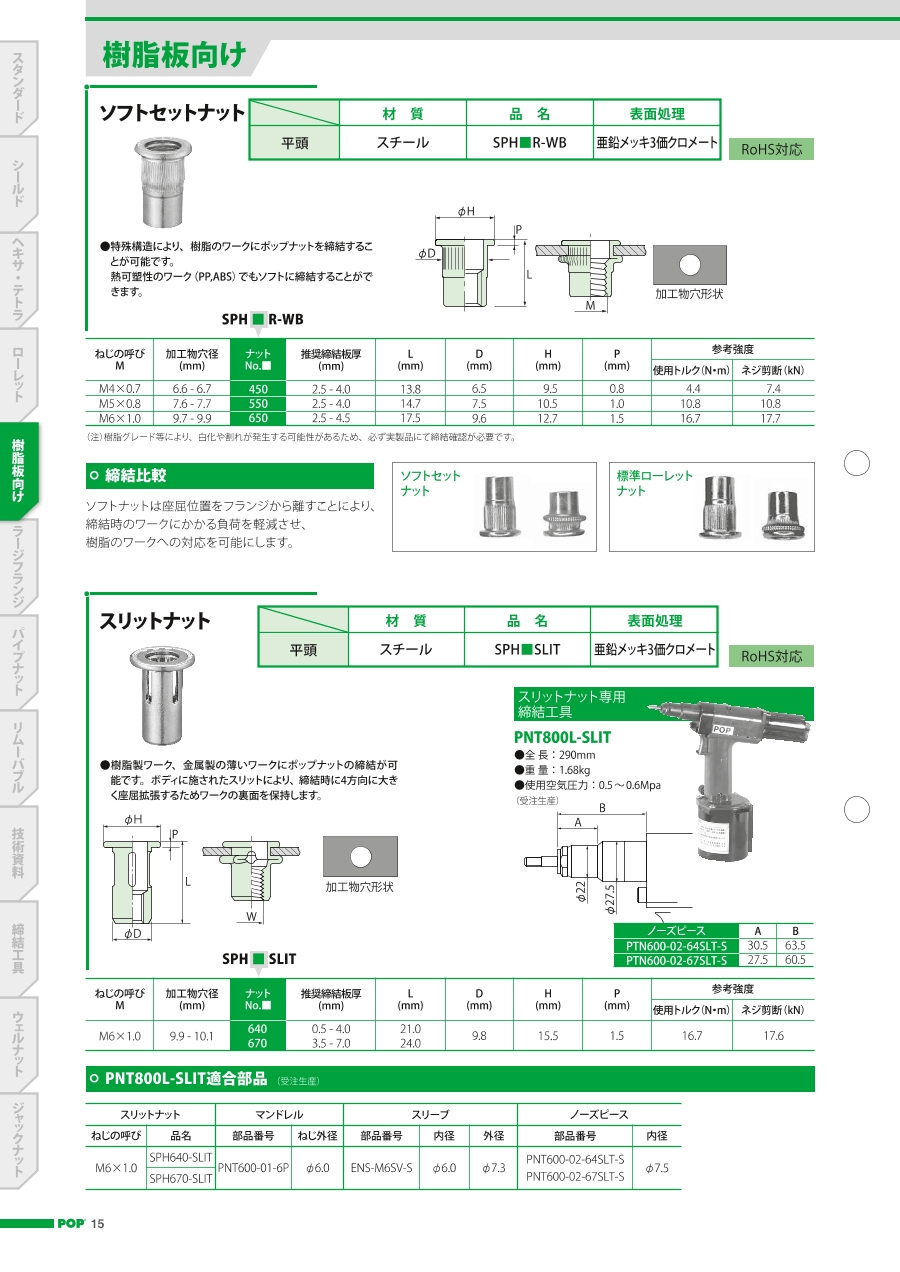

カタログ
