ジャックナット SN
- 通常単価(税別)
- 108円～152円
- 税込単価
- 119円～167円
大きく開く3～4本の足で金属材から柔らかい材質までナットの取り付けが可能。【特...
詳細情報を確認する詳細情報
基本情報
大きく開く3～4本の足で金属材から柔らかい材質までナットの取り付けが可能。
【特長】
・推奨板厚範囲はt0.4～4.7です。
・片側作業で簡単に強固なナット締結が可能です。
・金属材から、壊れやすい、柔らかい材質まで、幅広いワークに締結可能です。
・振動を受ける箇所でも可能です。
・ワークの表面が平らでなくとも形状に合わせて足が開きます。
【用途】
・軟材質のワークへの使用が多い
・プラスチック、木材に使われる場合がある
商品情報

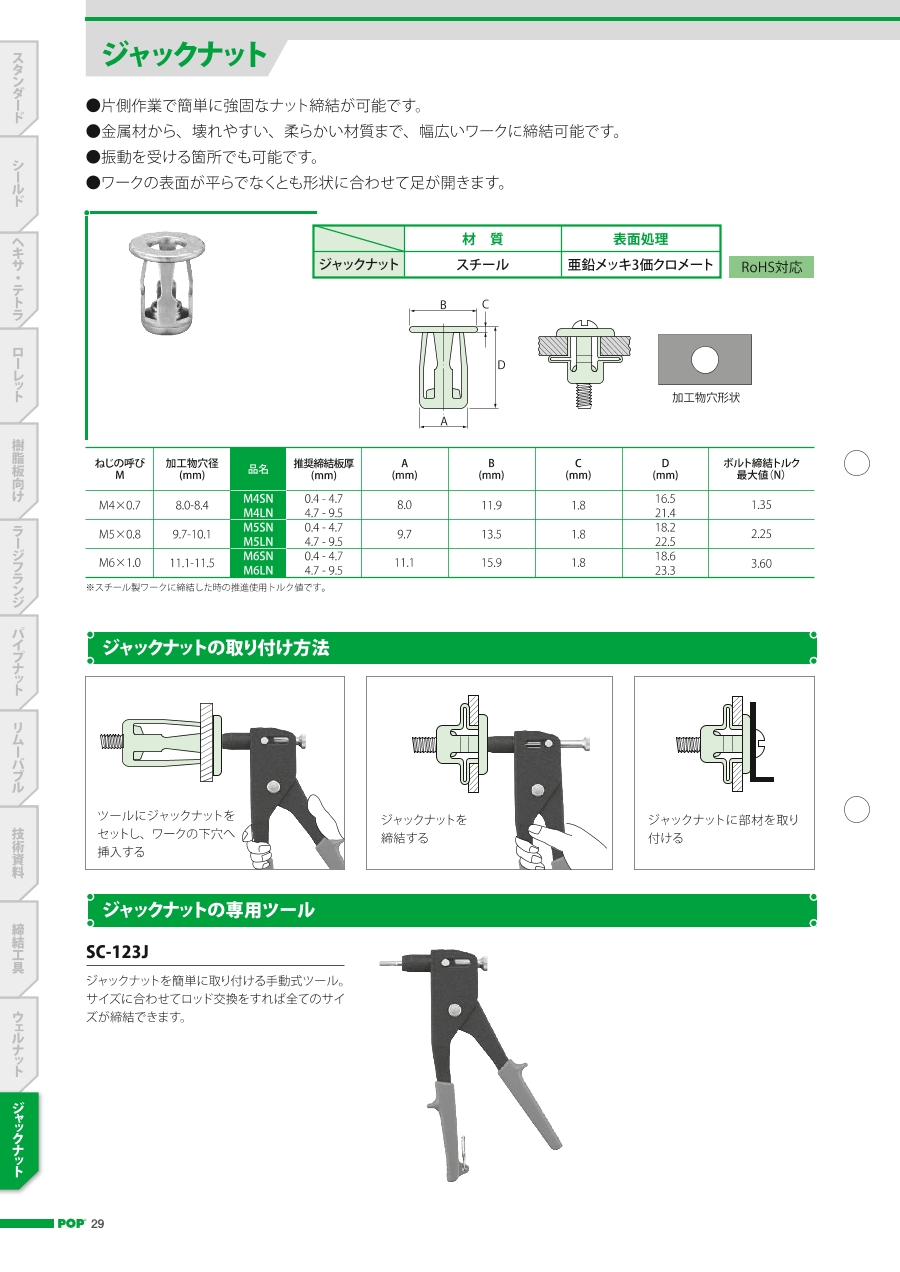

ジャックナットの特長
寸法図
外形図
加工物穴形状
寸法
| ねじの呼び M | 加工物穴径 (mm) | 品名 | 推奨締結板厚 (mm) | A (mm) | B (mm) | C (mm) | D (mm) | ボルト締結トルク 最大値(N) |
|---|---|---|---|---|---|---|---|---|
| M4×0.7 | 8.0-8.4 | M4SN | 0.4-4.7 | 8.0 | 11.9 | 1.8 | 16.5 | 1.35 |
| M5×0.8 | 9.7-10.1 | M5SN | 0.4-4.7 | 9.7 | 13.5 | 1.8 | 18.2 | 2.25 |
| M6×1.0 | 11.1-11.5 | M6SN | 0.4-4.7 | 11.1 | 15.9 | 1.8 | 18.6 | 3.60 |
スチール製ワークに締結した時の推進仕様トルク値。
ジャックナットの取りつけ方法
1.ツールにジャックナットをセットし、ワークの下穴へ挿入。
2.ジャックナットを締結。
3.ジャックナットに部材を取り付ける。
開発秘話
お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。
