ウエルナット スタンダードタイプ CR材
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
118円 ( 130円 ) | 1日目 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
124円 ( 136円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 1日目 |
607円 ( 668円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・片側作業で防振、絶縁、シール効果が得られるゴム製ブラインドナットです。
・片側からのドライバー作業で簡単に取り付けが可能です。
・薄い金属材や樹脂、ガラス、陶器等にもソフトに締結できます。
・防振効果により、ファンモーター等の騒音低減に特に効果を発揮します。
【用途】
・モーター留めなど防振性の欲しい箇所に最適。
・ゴムブッシュ＋Nutをウエルナットにすることで、1部品化が可能。
・防振ゴムからの置き換えに使用可能。
・防振効果増のため、複写機、オートバイ、農機具等、自動販売機等に使用されている。
商品情報
片側締結で防振、絶縁、シール効果の得られるゴム製ナット
商品外観
寸法図
外形図
加工物穴形状
寸法
| ねじの呼び M | 加工物 穴 径 +0.3 -0 (mm) | 品名 | 推奨締結 板厚 (mm) | L (mm) | D (mm) | H (mm) | P (mm) | F (mm) | 硬度 (HsA) | 単重 (g) | 適正 トルク N・M | 参考強度 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 引張N | 剪断N | 圧縮N | |||||||||||||
| 許容 | 破壊 | 許容 | 許容 | ||||||||||||
| M3×0.5 | 6.6 | C-330L | 0.5-3.0 | 13.0 | 6.5 | 10.0 | 3.0 | 9.0 | 70 | 1.0 | 0.10～0.15 | 20 | 390 | 20 | 39 |
| M4×0.7 | 8.0 | C-440 | 0.5-4.0 | 12.2 | 7.9 | 11.0 | 1.2 | 7.7 | 70 | 1.3 | 0.25～0.39 | 34 | 665 | 34 | 69 |
| C-440L | 14.5 | 12.0 | 3.5 | 10.0 | 1.5 | 0.20～0.29 | 625 | ||||||||
| C-440L-5 | 50 | 0.10～0.15 | 29 | 380 | 29 | 49 | |||||||||
| M5×0.8 | 9.6 | C-550 | 0.5-5.0 | 14.2 | 9.5 | 12.7 | 1.2 | 9.0 | 70 | 2.2 | 0.34～0.49 | 44 | 610 | 44 | 78 |
| C-550L | 17.0 | 14.0 | 4.0 | 11.8 | 2.8 | 0.25～0.39 | 530 | ||||||||
| M6×1.0 | 12.8 | C-630 | 0.5-3.0 | 16.0 | 12.7 | 16.0 | 1.3 | 9.8 | 70 | 4.5 | 0.88～1.18 | 59 | 1370 | 59 | 110 |
| C-650L | 0.5-5.0 | 21.0 | 17.8 | 4.5 | 14.8 | 5.9 | 0.79～1.08 | 980 | |||||||
| E-650L | 5.0 | 880 | |||||||||||||
| M8×1.25 | 15.9 | E-820 | 0.5-2.0 | 18.4 | 15.7 | 22.2 | 3.2 | 9.8 | 60 | 8.3 | 0.98～1.47 | 98 | 640 | 98 | 145 |
製品仕様
| 材質 | 表面処理 | |
|---|---|---|
| ボディ | クロロプレンゴム、EPDM | - |
| ナット | 銅合金 | - |
開発秘話
お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

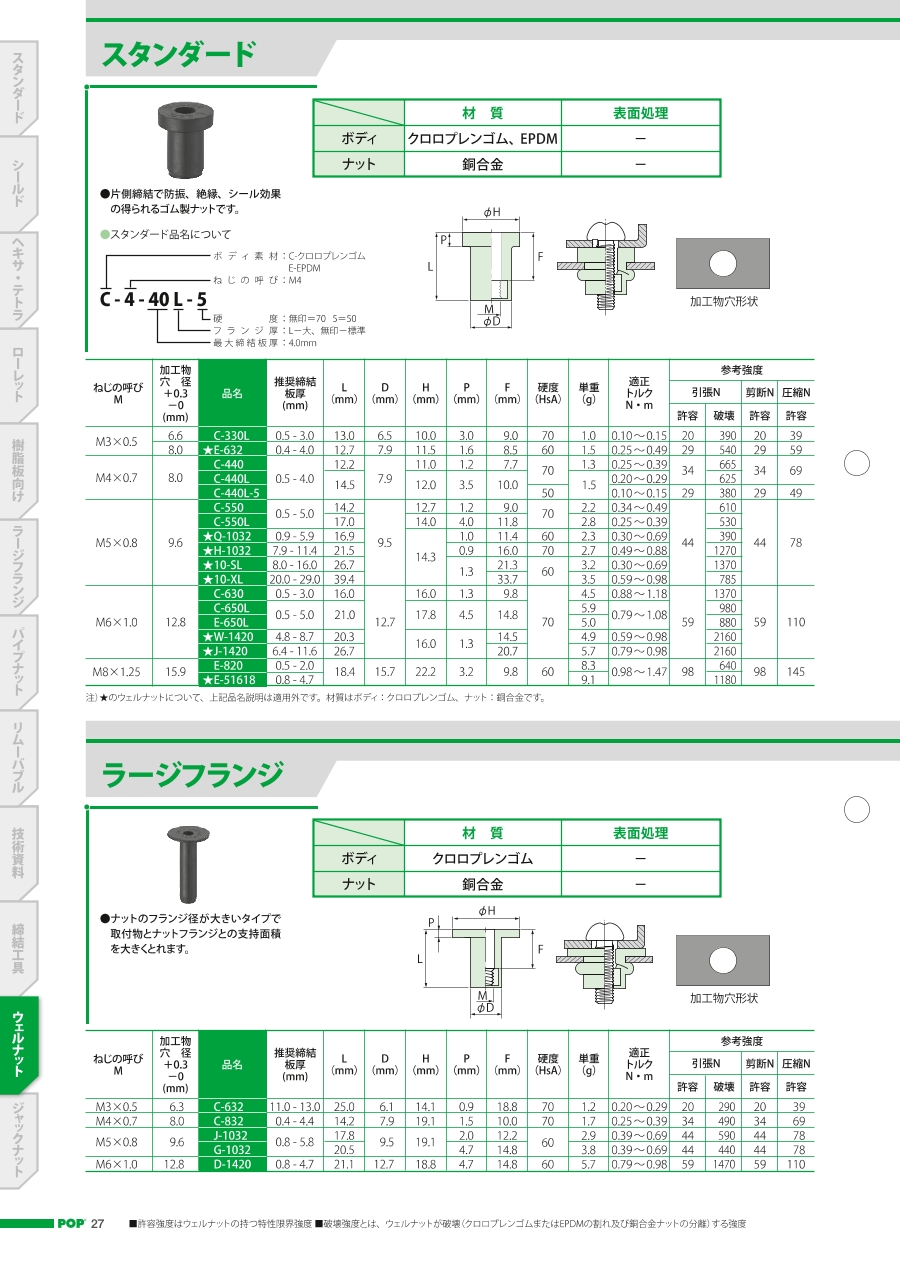

カタログ
