3	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	1	M3	10	1個
3	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	1.5	M3	10	1個
4	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	1	M4	10	1個
4	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	1.5	M4	10	1個
5	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	1	M5	10	1個
5	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	1.5	M5	10	1個
6	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	1	M6	10	1個
6	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	1.5	M6	10	1個
6	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	3	M6	10	1個

通常単価(税別) (税込単価)	通常出荷日

228円 ( 251円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	1日目
239円 ( 263円 )	在庫品1日目当日出荷可能
241円 ( 265円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
66円 ( 73円 )	在庫品1日目当日出荷可能
259円 ( 285円 )	1日目
76円 ( 84円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能

基本情報

M3～M6のナットを低圧入力で取り付けられる、プレスナット。
【特長】
・既存の空圧式・油圧式プレスでKALEI STナットの六角ボディーの一部を母材に圧入することでナットの回転を阻止し、首下溝部へのメタルフローによりナットの抜けを防止します。
・KALEI STナットの取付方向は母材のパンチ側・プレス側ともに圧入可能です。
・プレス圧入のため溶接ナットのようなスパッタ処理、防錆処理等の後処理が不要です。
【用途】
・低い圧入力の為、母材への影響が少ない。端面距離が短くても母材変形しない
・平面の板に対して多数ヶ同時圧入作業で工数削減に最適。アルミ部材の部品にも取付けが可能
・銅部材の電源バスバー等に使用。塗装／鍍金／ZAM／処理鋼板、自動車部品などへ使用可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

商品情報

KALEI STナットの特長

商品画像

商品構造

材質	スチール
表面処理	亜鉛メッキ3価クロメート
使用母材硬度	Hv160以下

母材に沈み込んだ六角ボディによりSTナットの回転を防止。
溝部に流入した母材によりSTナットの抜けを防止。

STナットの圧入方法

1.母材に下穴を加工する。（下穴形状:丸穴）
2.母材下穴にSTナットをセット。
3.プレス機により、STナットの六角部を適正圧入力により母材に沈み込ませる。
4.母材が溝部に流入する事により高い固着力が得られる。

参考強度

使用トルク

押し込み強度

試験条件

母材:SPCC（最小板厚）
治具穴径（A）:（STナットのB寸法）×1.5倍

ねじの呼び M	STナット No.■-■	参考強度
		スチール母材(SPCC)
		押し込み強度 kN		使用トルク N-m
		パンチ側	ダイス側	パンチ側	ダイス側
M3×0.5	3-10	0.59	0.59	3.43	3.43
M3×0.5	3-15	1.08	1.08	3.43	3.43
M4×0.7	4-10	0.64	0.64	7.35	7.35
M4×0.7	4-15	1.27	1.27	7.35	7.35
M5×0.8	5-10	0.69	0.69	11.77	11.28
M5×0.8	5-15	1.37	1.37	13.73	13.73
M6×1.0	6-10	0.74	0.74	15.69	15.69
	6-15	1.57	1.52	24.52	23.54
	6-30	2.94	2.55	25.50	25.50

使用ナット:ST4-10
母材条件:SPCC 1.2mm

※ 上記の場合、全高は、3.4～3.6mmとなります。

推奨沈み代上限を超えて圧入しますと（過圧入）、図のようになりますのでご注意ください。

STナット板厚別全高許容値表

ナット No.	母材
	板厚
	スチール(SPCC)
	1.0	1.2	1.6	2.0	2.3
ST3-10	3.1～3.2	3.2～3.4	3.3～3.8	-	-
ST3-15	-	-	3.5～3.7	3.6～4.1	3.8～4.4
ST4-10	3.3～3.4	3.4～3.6	3.5～4.0	-	-
ST4-15	-	-	3.7～3.9	3.8～4.3	4.0～4.6
ST5-10	4.1～4.2	4.2～4.4	4.3～4.8	-	-
ST5-15	-	-	4.5～4.7	4.6～5.1	4.8～5.4
ST6-10	5.2～5.3	5.3～5.5	5.4～5.9	-	-
ST6-15	-	-	5.6～5.8	5.7～6.2	5.9～6.5

寸法

寸法図1

寸法図2

ねじの呼び M	加工物穴径 +0.1 0 (mm)	STナット No.■-■	最小板厚（mm)	B （mm)	H （mm)	P Max (mm)	D Max (mm)	S （mm)	圧入力 kN	最少沈み代 L （mm)
ねじの呼び M	加工物穴径 +0.1 0 (mm)	STナット No.■-■	最小板厚（mm)	B （mm)	H （mm)	P Max (mm)	D Max (mm)	S （mm)	スチール (SPCC)	最少沈み代 L （mm)
M3×0.5	5.0	3-10	1.0	5.3	2.5	0.6	4.97	5.0	2.9～4.4	0.3
M3×0.5	5.0	3-15	1.5	5.3	2.5	1.0	4.97	5.0	3.4～6.4	0.4
M4×0.7	6.0	4-10	1.0	6.3	2.7	0.6	5.97	6.0	4.9～6.4	0.3
M4×0.7	6.0	4-15	1.5	6.3	2.7	1.0	5.97	6.0	5.4～8.3	0.4
M5×0.8	7.0	5-10	1.0	7.3	3.5	0.6	6.97	7.0	6.4～8.3	0.3
M5×0.8	7.0	5-10	1.5	7.3	3.5	1.0	6.97	7.0	7.9～10.8	0.4
M6×1.0	8.5	6-10	1.0	8.8	4.6	0.6	8.47	8.5	9.8～11.8	0.3
		6-15	1.5	8.8		1.0			9.8～12.8	0.4
		6-30	3.0	9.0		2.15			16.7～20.6	0.6

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

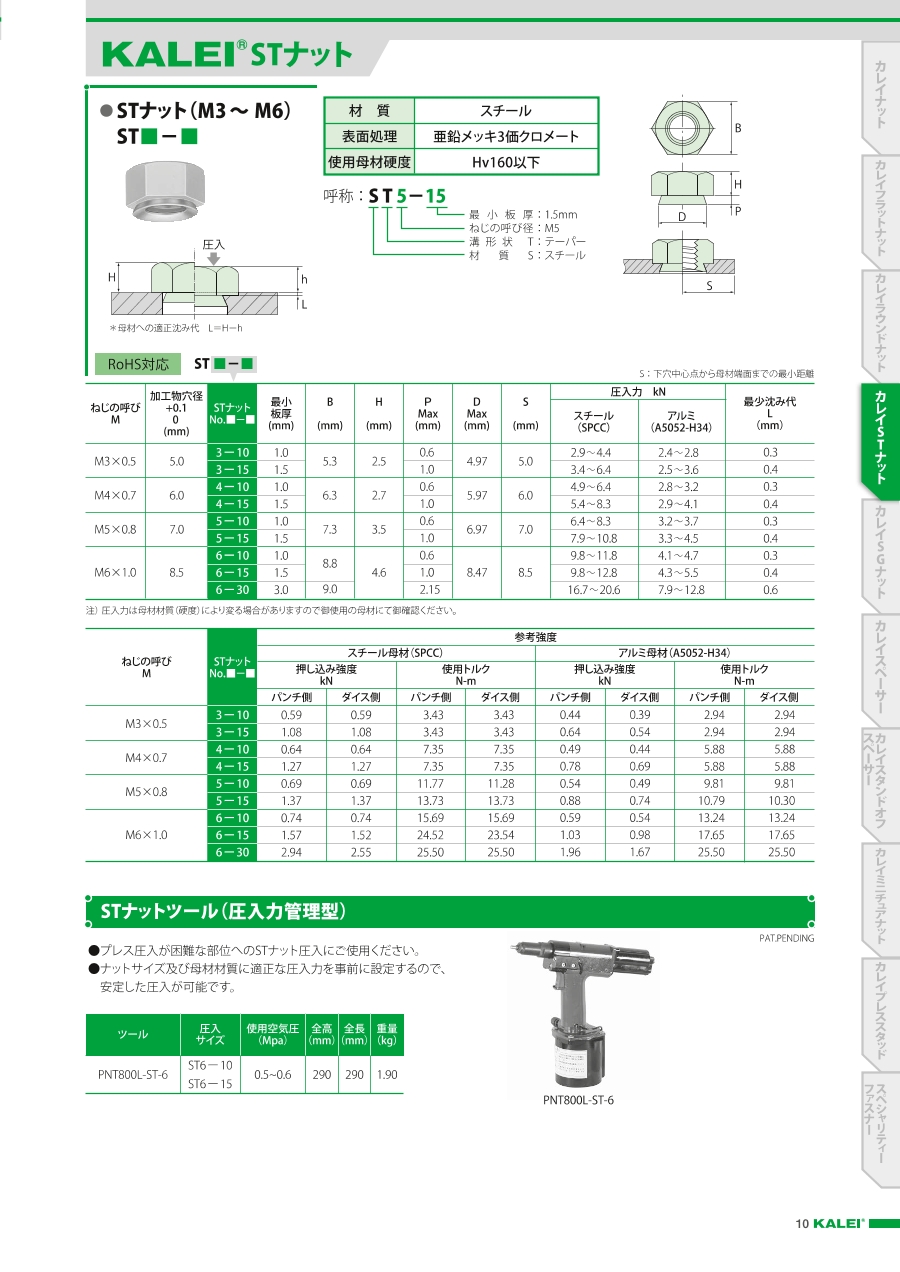

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
カレイナット
ポップリベット・ファスナー
カレイナット（ステンレス母材用）SS-SS
ボーセイ
セルフクリンチングナット TC・TCS

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

KALEI（カレイ） STナットのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

アルミ板にナットをつけるため

満足度：5.02021/05/26

２ミリ厚程度のアルミ板にタップを切ってＭ３～４程度のネジはなんとか固定できますが、何度も付けたり外したり、強く締めるとあ...もっと読む

1人が参考にしています。

部品締結

満足度：5.02019/03/15

自分だけかも知れないが圧入NUTの母材の下穴を何φで加工すれば良いのか分からないよね。使用側からみれば対応表があればって...もっと読む

1人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q圧入方法はどうすればよいですか？

ご使用のプレス機で圧入は可能です。ストローク設定を行った上で圧入をお願いいたします。又、圧入力設定でも圧入可能です。

Q加工物穴径/最小板厚/圧入する端面寸法はどのようにすればよい？

製品によって異なります。詳細は別紙表をご参照願います。
