8	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	2.3	1.25	M8	10	1個
8	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	3.2	1.25	M8	10	1個
8	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	4.5	1.25	M8	10	1個
10	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	2.3	1.5	M10	10	1個
10	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	4.5	1.5	M10	10	1個
12	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	2.3	1.75	M12	10	1個
12	三価クロメート	箱・パック	[三価クロメート] 三価ホワイト	3.2	1.75	M12	10	1パック 500個入り
12	三価クロメート	バラ(1個から購入可能)	[三価クロメート] 三価ホワイト	4.5	1.75	M12	10	1個

通常単価(税別) (税込単価)	通常出荷日

125円 ( 138円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
322円 ( 354円 )	在庫品1日目当日出荷可能
149円 ( 164円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	1日目
405円 ( 446円 )	在庫品1日目当日出荷可能
59,192円 ( 65,111円 )	1日目
238円 ( 262円 )	在庫品1日目当日出荷可能

基本情報

M8～M12のナットをプレス圧入にて、溶接ナットと変わらない強固な固着力が得られる、プレスナット。
【特長】
・既存の空圧式・油圧式プレスでKALEI SGナットの六角ボディーの一部を母材に圧入することでナットの回転を阻止し、首下溝部へのメタルフローによりナットの抜けを防止します。
・KALEI SGナットの取付方向は母材のパンチ側・プレス側ともに圧入可能です。
・プレス圧入ですので溶接ナットのようなスパッタ処理、防錆処理等の後処理が不要です。
【用途】
・平面の板に対して多数ヶ同時圧入作業で工数削減に最適。アルミ部材の部品にも取付けが可能。
・銅部材の電源バスバー等に使用。塗装／鍍金／ZAM／処理鋼板、自動車部品などへ使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
申し訳ありませんが、ジオメット処理及び銅メッキ処理はご対応できませんのでご了承ください。

商品情報

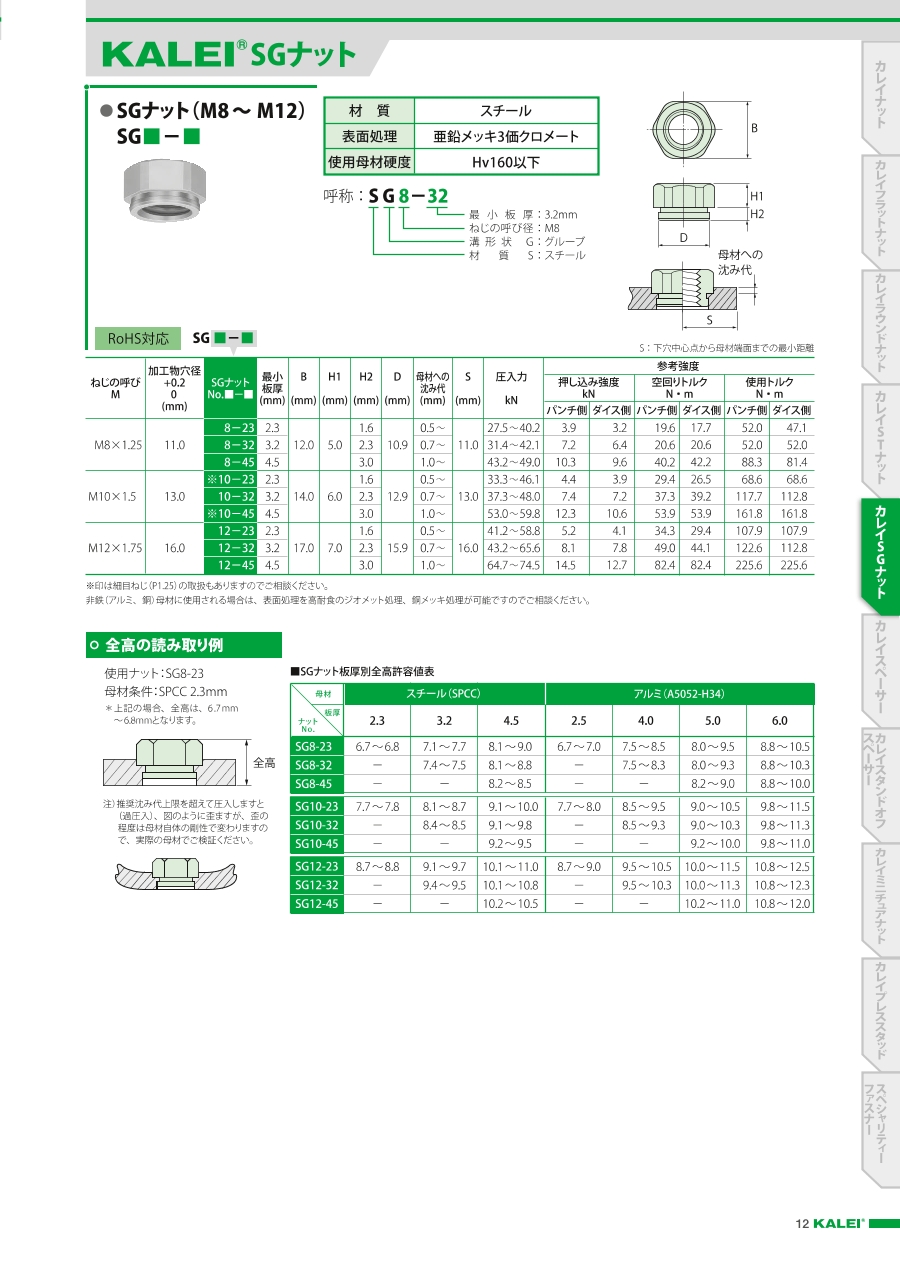

KALEI SGナットの特長

商品画像

商品構造

材質	スチール
表面処理	亜鉛メッキ3価クロメート
使用母材硬度	Hv160以下

沈み込むから高トルク、流れ込むから抜け防止

母材に沈み込んだ六角ボディによりナットの回転を防止。
溝部に流入した母材によりナットの抜けを防止。

SGナットの圧入方法

SGナットの圧力方法

1.母材に下穴を加工する。（下穴形状:丸穴）
2.母材下穴にSGナットをセット。
3.プレス機により、SGナットの六角部を適正圧入力により母材に沈み込ませる。
4.母材が溝部に流入する事により高い固着力が得られる。

参考強度

使用トルク

空回りトルク

押し込み強度

試験強度

母材:SPCC（23・32タイプ）SPHC（45タイプ）:最小板厚
治具穴径（A）:（SGナットのB寸法）×1.5倍

ねじの呼び M	加工物穴径 +0.2 0 (mm)	STナット No.■-■	参考強度
			押し込み強度 kN		空回りトルク N・m		使用トルク N・m
			パンチ側	ダイス側	パンチ側	ダイス側	パンチ側	ダイス側
M8×1.25	11.0	8-23	3.9	3.2	19.6	17.7	52.0	47.1
		8-32	7.2	6.4	20.6	20.6	52.0	52.0
		8-45	10.3	9.6	40.2	42.2	88.3	81.4
M10×1.5	13.0	※10-23	4.4	3.9	29.4	26.5	68.6	68.6
		10-32	7.4	7.2	37.3	39.2	117.7	112.8
		※10-45	12.3	10.6	53.9	53.9	161.8	161.8
M12×1.75	16.0	12-23	5.2	4.1	34.3	29.4	107.9	107.9
		12-32	8.1	7.8	49.0	44.1	122.6	112.8
		12-45	14.5	12.7	82.4	82.4	225.6	225.6

全高の読み取り例

使用ナット:SG8-23
母材条件:SPCC 2.3mm

※ 上記の場合、全高は、6.7～6.8mmとなります。

推奨沈み代上限を超えて圧入しますと（過圧入）、図のように歪みますが、歪みの程度は母材自体の剛性で変わりますので、実際の母材でご検証ください。

SGナット板厚別全高許容値表

ナット No.	母材
	板厚
	スチール(SPCC)
	2.3	3.2	4.5
SG8-23	6.7～6.8	7.1～7.7	8.1～9.0
SG8-32	-	7.4～7.5	8.1～8.8
SG8-45	-	-	8.2～8.5
SG10-23	7.8～7.8	8.1～8.7	9.1～10.0
SG10-32	-	8.4～8.5	9.1～9.8
SG10-45	-	-	9.2～9.5
SG12-23	8.7～8.8	9.1～9.7	10.1～11.0
SG12-32	-	9.4～9.5	10.1～10.8

寸法

寸法図

ねじの呼び M	加工物穴径 +0.2 0 (mm)	STナット No.■-■	最小板厚（mm)	B (mm)	H1 (mm)	H2 (mm)	D (mm)	母材への沈み代 (mm)	S (mm)	圧入力 kN
M8×1.25	11.0	8-23	2.3	12.0	5.0	1.6	10.9	0.5～	11.0	27.5～40.2
		8-32	3.2			2.3		0.7～		31.4～42.1
		8-45	4.5			3.0		1.0～		43.2～49.0
M10×1.5	13.0	10-23	2.3	14.0	6.0	1.6	12.9	0.5～	13.0	33.3～46.1
		10-32	3.2			2.3		0.7～		37.3～48.0
		10-45	4.5			3.0		1.0～		53.0～59.8
M12×1.75	16.0	12-23	2.3	17.0	7.0	1.6	15.9	0.5～	16.0	41.2～58.8
		12-32	3.2			2.3		0.7～		43.2～65.6
		12-45	4.5			3.0		1.0～		64.7～74.5

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
カレイナット
ポップリベット・ファスナー
KALEI（カレイ） STナット
ポップリベット・ファスナー
KALEI（カレイ）フラットナット

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

KALEI（カレイ） SGナットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q圧入方法はどうすればよいですか？

ご使用のプレス機で圧入は可能です。ストローク設定を行った上で圧入をお願いいたします。又、圧入力設定でも圧入可能です。

Q加工物穴径/最小板厚/圧入する端面寸法はどのようにすればよい？

製品によって異なります。詳細は別紙表をご参照願います。
