セルフクリンチングブローチングナット（プリント基盤用）【1000個入り】
- 通常単価(税別)
- 40,340円～71,303円
- 税込単価
- 44,374円～78,433円
【特長】・プリント基板用の圧入ナット。・1.5mm以上の基板に取り付けが可能。...
詳細情報を確認する未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,398円 ( 45,538円 ) | 1日目 |
40,340円 ( 44,374円 ) | 1日目 |
44,097円 ( 48,507円 ) | 1日目 |
67,854円 ( 74,639円 ) | 1日目 |
71,303円 ( 78,433円 ) | 1日目 |
詳細情報
基本情報
【特長】
・プリント基板用の圧入ナット。
・1.5mm以上の基板に取り付けが可能。
・内部のナットを動かすことが可能なため下穴との位置ずれがあっても取り付けが可能。
商品情報
商品概要

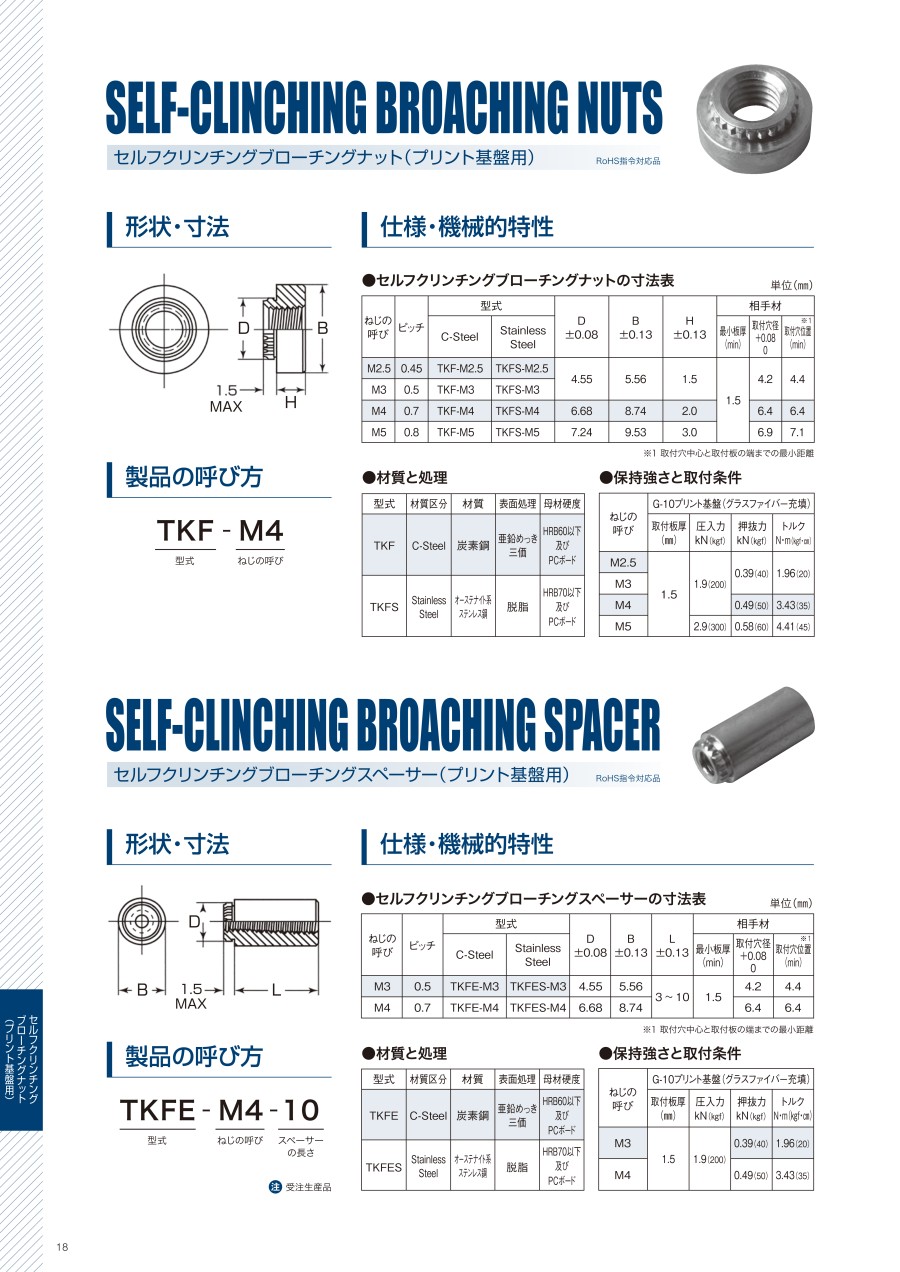

外形図
（単位:mm）
| ねじの 呼び | ピッチ | 型式 | D ±0.08 | B ±0.13 | H ±0.13 | 相手材 | |||
|---|---|---|---|---|---|---|---|---|---|
| C-Steel | Stainless Steel | 最小板厚 (min) | 取付穴径 +0.06 0 | 取付穴位置※1 (min) | |||||
| M2.5 | 0.45 | TKF-M2.5 | TKFS-M2.5 | 4.55 | 5.56 | 1.5 | 1.5 | 4.2 | 4.4 |
| M3 | 0.5 | TKF-M3 | TKFS-M3 | ||||||
| M4 | 0.7 | TKF-M4 | TKFS-M4 | 6.68 | 8.74 | 2.0 | 6.4 | 6.4 | |
| M5 | 0.8 | TKF-M5 | TKFS-M5 | 7.24 | 9.53 | 3.0 | 6.9 | 7.1 | |
- ※ 1 取付穴中心と取付板の端までの最小距離。
カタログ
商品担当おすすめ
セルフクリンチングブローチングナット（プリント基盤用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧入工法と溶接工法の違いは何でしょうか？
A
板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
