メカニカル部品技術窓口
セルフクリンチングブラインドナット【500～1000個入り】
- 通常単価(税別)
- 86,745円～286,350円
- 税込単価
- 95,420円～314,985円
通常出荷日：1日目
【特長】・ナットの先端を塞いでおり、高い気密性を持たせた長ナット。・ナットの長さ以上のスクリューの進入...
詳細を確認
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
128,351円 ( 141,186円 ) | 1日目 |
128,351円 ( 141,186円 ) | 1日目 |
143,128円 ( 157,441円 ) | 1日目 |
148,364円 ( 163,200円 ) | 1日目 |
86,745円 ( 95,420円 ) | 1日目 |
176,624円 ( 194,286円 ) | 1日目 |
106,124円 ( 116,736円 ) | 1日目 |
202,838円 ( 223,122円 ) | 1日目 |
212,000円 ( 233,200円 ) | 1日目 |
212,000円 ( 233,200円 ) | 1日目 |
246,412円 ( 271,053円 ) | 1日目 |
246,412円 ( 271,053円 ) | 1日目 |
286,350円 ( 314,985円 ) | 1日目 |
286,350円 ( 314,985円 ) | 1日目 |
詳細情報
基本情報
【特長】
・ナットの先端を塞いでおり、高い気密性を持たせた長ナット。
・ナットの長さ以上のスクリューの進入を防止。
・粉状の物質など異物の進入も防止。
商品情報
商品概要
外形図
| ねじの 呼び | ピッチ | 型式 | D (Max) | A (Max) | B ±0.25 | S (min) | L (Max) | H ＋0.25 | h (Max) | 相手材 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-Steel | Stainless Steel | 最小板厚 | 取付穴径 +0.08 0 | 取付穴 位置※1 （min） | |||||||||
| M3 | 0.5 | TB-M3-1 | TBS-M3-1 | 4.22 | 3.8 | 6.35 | 5.3 | 8.5 | 9.6 | 0.97 | 1.0 | 4.25 | 4.8 |
| TB-M3-2 | TBS-M3-2 | 1.37 | 1.4 | ||||||||||
| M4 | 0.7 | TB-M4-1 | TBS-M4-1 | 5.38 | 5.2 | 7.95 | 6.8 | 9.8 | 11.2 | 0.97 | 1.0 | 5.40 | 6.9 |
| TB-M4-2 | TBS-M4-2 | 1.37 | 1.4 | ||||||||||
| M5 | 0.8 | TB-M5-1 | TBS-M5-1 | 6.38 | 6.0 | 8.75 | 7.0 | 9.8 | 11.2 | 0.97 | 1.0 | 6.40 | 7.1 |
| TB-M5-2 | TBS-M5-2 | 1.37 | 1.4 | ||||||||||
| M6 | 1.0 | TB-M6-1 | TBS-M6-1 | 8.72 | 7.8 | 11.10 | 7.8 | 12.7 | 14.3 | 0.97 | 1.0 | 8.75 | 8.6 |
| TB-M6-2 | TBS-M6-2 | 1.37 | 1.4 | ||||||||||
- ※ 1 取付穴中心と取付板の端までの最短距離。
取付方法
ブラインドナットを下穴に挿入し、パンチで相手部材に水平に圧入。圧入したブラインドナットにネジを取付ける。

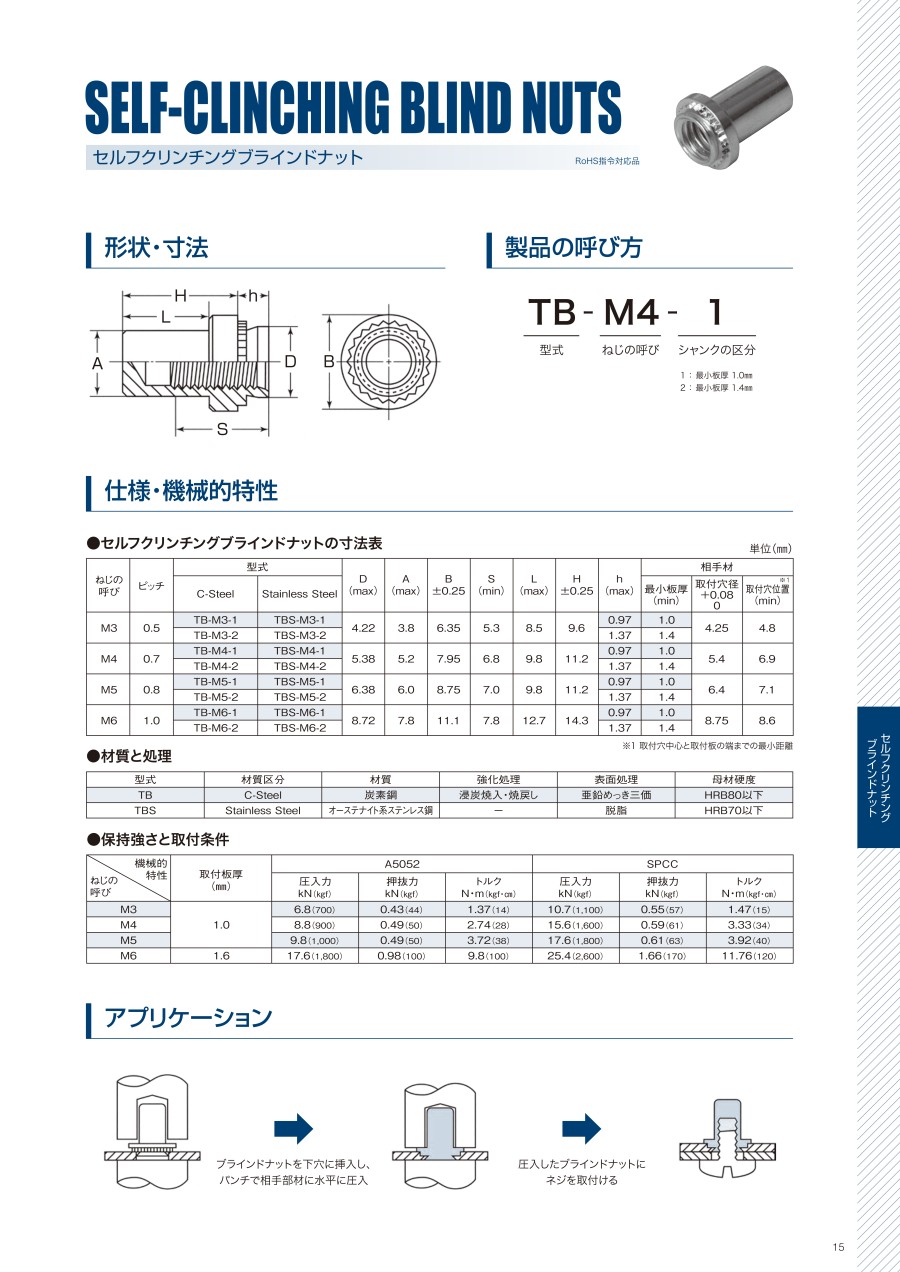

カタログ
商品担当おすすめ
ポップリベット・ファスナー
カレイナット
セルフクリンチングブラインドナットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧入工法と溶接工法の違いは何でしょうか？
A
板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
