セルフクリンチングスペーサー（ブラインドタイプ）【1～1000個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 158円～124,000円特別価格
- 税込単価
- 174円～136,400円特別価格
【特長】・内部ボードの積み上げや高さ決めに最適。・簡単に垂直度の高い支柱の取り...
詳細情報を確認する未確定：候補が39型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
88,168円 ( 96,985円 ) | 2日目 |
95,584円 ( 105,142円 ) | 1日目 |
120,244円108,219円 ( 119,041円 ) | 1日目 |
95,584円86,025円 ( 94,628円 ) | 1日目 |
57,190円51,471円 ( 56,618円 ) | 1日目 |
57,190円51,471円 ( 56,618円 ) | 1日目 |
57,190円 ( 62,909円 ) | 1日目 |
57,190円51,471円 ( 56,618円 ) | 1日目 |
62,721円56,448円 ( 62,093円 ) | 1日目 |
69,288円62,359円 ( 68,595円 ) | 1日目 |
72,309円65,078円 ( 71,586円 ) | 1日目 |
105,040円94,536円 ( 103,990円 ) | 1日目 |
65,988円59,389円 ( 65,328円 ) | 1日目 |
63,656円57,290円 ( 63,019円 ) | 1日目 |
63,656円57,290円 ( 63,019円 ) | 1日目 |
71,888円64,699円 ( 71,169円 ) | 1日目 |
78,009円70,208円 ( 77,229円 ) | 1日目 |
87,502円78,751円 ( 86,626円 ) | 1日目 |
74,239円66,815円 ( 73,497円 ) | 1日目 |
94,044円84,639円 ( 93,103円 ) | 1日目 |
107,620円96,858円 ( 106,544円 ) | 2日目 |
116,001円104,400円 ( 114,840円 ) | 9日目 |
84,615円76,153円 ( 83,768円 ) | 7日目 |
187円 ( 206円 ) | 1日目 |
99,580円89,622円 ( 98,584円 ) | 1日目 |
76,954円69,258円 ( 76,184円 ) | 1日目 |
80,873円72,785円 ( 80,064円 ) | 1日目 |
82,406円74,165円 ( 81,582円 ) | 1日目 |
88,747円79,872円 ( 87,859円 ) | 1日目 |
92,795円83,515円 ( 91,867円 ) | 1日目 |
99,995円89,995円 ( 98,995円 ) | 1日目 |
110,460円99,414円 ( 109,355円 ) | 1日目 |
88,747円79,872円 ( 87,859円 ) | 1日目 |
92,009円 ( 101,210円 ) | 1日目 |
94,310円84,879円 ( 93,367円 ) | 1日目 |
120,786円108,707円 ( 119,578円 ) | 1日目 |
124,000円111,600円 ( 122,760円 ) | 1日目 |
98,581円88,722円 ( 97,594円 ) | 1日目 |
158円 ( 174円 ) | 1日目 |
詳細情報
基本情報
【特長】
・内部ボードの積み上げや高さ決めに最適。
・簡単に垂直度の高い支柱の取り付けが可能。
・ブラインドタイプは取付け時に開口部を残さずに取付が可能。
・母材に固着させるので高い取り付け強度を実現。
商品情報
商品概要
外形図
（単位:mm）
| ねじの呼び | ピッチ | 型式 | D -0.08 | B ±0.2 | S(Min) | 相手材 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-Steel | Stainless Steel | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 | 最小板厚 | 取付穴径 +0.08 0 | 取付穴位置※1 (Min) | ||||
| 3.0 | 4.0 | 4.0 | 5.0 | 6.5 | 6.5 | 9.5 | 9.5 | |||||||||
| 全長L±0.2 | ||||||||||||||||
| M2 | 0.4 | TBDF-M2 | TBDFS-M2 | 4.18 | 5.2 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 1.0 | 4.2 | 6.0 |
| M2.5 | 0.45 | TBDF-M2.5 | TBDFS-M2.5 | 4.18 | 5.2 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 4.2 | 6.0 | |
| M3 | 0.5 | TBDF4.2-M3 | TBDFS4.2-M3 | 4.18 | 5.2 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 4.2 | 6.0 | |
| M3 | 0.5 | TBDF-M3 | TBDFS-M3 | 6.18 | 7.2 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 6.2 | 7.0 | |
| M4 | 0.7 | TBDF-M4 | TBDFS-M4 | 7.18 | 8.2 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 7.2 | 8.0 | |
| M5 | 0.8 | TBDF-M5 | TDFS-M5 | 7.18 | 8.2 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 7.2 | 8.0 | |
- ※ 1 取付穴中心と取付板の端までの最小距離。
取付方法
セルフクリンチングスペーサーを下穴に挿入し、パンチで相手部材に圧入。圧入したセルフクリンチングスペーサーにネジを取付ける。

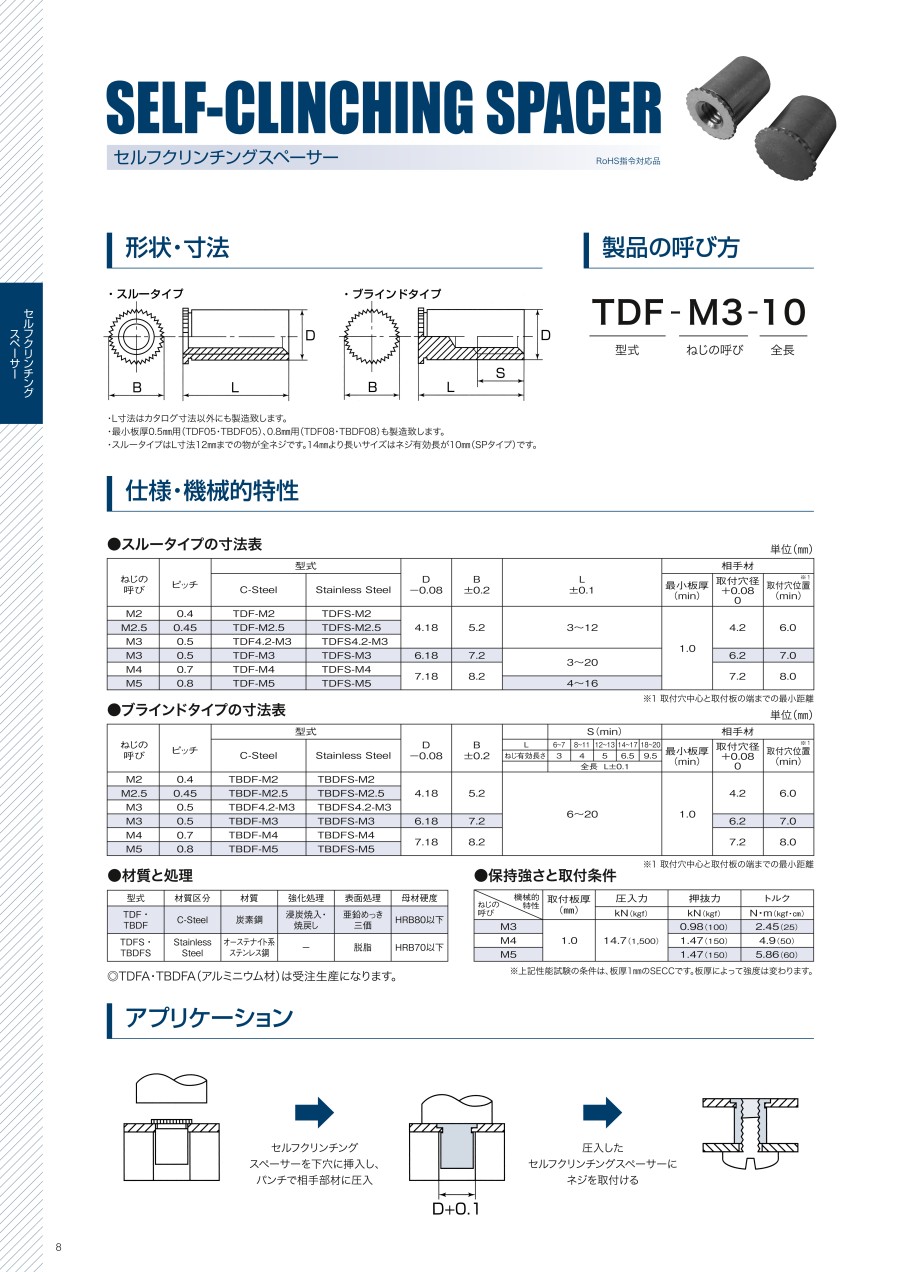

カタログ
商品担当おすすめ
セルジャパン
セルスペーサー（スルータイプ）
セルジャパン
セルスペーサー（クローズドタイプ）
セルフクリンチングスペーサー（ブラインドタイプ）のレビュー
板金のネジ固定追加のため
5
5.02020/07/07
板金を何とかしてネジ止めする必要がありましたが、
最初はセルフクリンチングスペーサーという部品の存在そのものを知らず、
...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q圧入工法と溶接工法の違いは何でしょうか？
A
板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
