セルフクリンチングスペーサー（スルータイプ）【1～1000個入り】

カタログ |

通常単価(税別): 86円～114,171円

税込単価: 95円～125,588円

通常出荷日：在庫品1日目～12日目一部当日出荷可能

簡単に垂直度の高い支柱の取り付けが可能なクリンチングナット。【特長】・母材に固着させるので高い取り付け...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が52型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

材質

表面処理

販売単位

表面処理（詳細）

全長L

(mm)

ピッチ

(mm)

D寸法

(mm)

RoHS?

最小発注数量

3	鉄	三価クロメート	箱・パック	三価ホワイト	3	0.5	4.18	10	1パック 1000個入り
3	鉄	三価クロメート	バラ(1個から購入可能)	三価ホワイト	4	0.5	4.18	10	1個
3	鉄	三価クロメート	箱・パック	三価ホワイト	6	0.5	4.18	10	1パック 1000個入り
3	鉄	三価クロメート	箱・パック	三価ホワイト	8	0.5	4.18	10	1パック 1000個入り
3	鉄	三価クロメート	箱・パック	三価ホワイト	10	0.5	4.18	10	1パック 1000個入り
3	鉄	三価クロメート	箱・パック	三価ホワイト	12	0.5	4.18	10	1パック 1000個入り
2	鉄	三価クロメート	箱・パック	三価ホワイト	3	0.4	4.18	10	1パック 1000個入り
2	鉄	三価クロメート	箱・パック	三価ホワイト	4	0.4	4.18	10	1パック 1000個入り
2	鉄	三価クロメート	箱・パック	三価ホワイト	6	0.4	4.18	10	1パック 1000個入り
2	鉄	三価クロメート	箱・パック	三価ホワイト	8	0.4	4.18	10	1パック 1000個入り
2	鉄	三価クロメート	箱・パック	三価ホワイト	12	0.4	4.18	10	1パック 1000個入り
2.5	鉄	三価クロメート	箱・パック	三価ホワイト	4	0.45	4.18	10	1パック 1000個入り
2.5	鉄	三価クロメート	箱・パック	三価ホワイト	6	0.45	4.18	10	1パック 1000個入り
3	鉄	三価クロメート	箱・パック	三価ホワイト	3	0.5	6.18	10	1パック 1000個入り
3	鉄	三価クロメート	バラ(1個から購入可能)	三価ホワイト	4	0.5	6.18	10	1個
3	鉄	三価クロメート	箱・パック	三価ホワイト	6	0.5	6.18	10	1パック 1000個入り
3	鉄	三価クロメート	バラ(1個から購入可能)	三価ホワイト	8	0.5	6.18	10	1個
3	鉄	三価クロメート	箱・パック	三価ホワイト	10	0.5	6.18	10	1パック 1000個入り
3	鉄	三価クロメート	箱・パック	三価ホワイト	12	0.5	6.18	10	1パック 1000個入り
3	鉄	三価クロメート	箱・パック	三価ホワイト	14	0.5	6.18	10	1パック 1000個入り
3	鉄	三価クロメート	箱・パック	三価ホワイト	16	0.5	6.18	10	1パック 1000個入り
4	鉄	三価クロメート	箱・パック	三価ホワイト	4	0.7	7.18	10	1パック 1000個入り
4	鉄	三価クロメート	箱・パック	三価ホワイト	6	0.7	7.18	10	1パック 1000個入り
4	鉄	三価クロメート	箱・パック	三価ホワイト	8	0.7	7.18	10	1パック 1000個入り
4	鉄	三価クロメート	箱・パック	三価ホワイト	10	0.7	7.18	10	1パック 1000個入り
4	鉄	三価クロメート	箱・パック	三価ホワイト	12	0.7	7.18	10	1パック 1000個入り
4	鉄	三価クロメート	箱・パック	三価ホワイト	16	0.7	7.18	10	1パック 1000個入り
5	鉄	三価クロメート	箱・パック	三価ホワイト	4	0.8	7.18	10	1パック 1000個入り
5	鉄	三価クロメート	箱・パック	三価ホワイト	8	0.8	7.18	10	1パック 1000個入り
5	鉄	三価クロメート	箱・パック	三価ホワイト	10	0.8	7.18	10	1パック 1000個入り
5	鉄	三価クロメート	箱・パック	三価ホワイト	14	0.8	7.18	10	1パック 1000個入り
2	ステンレス	なし	箱・パック	なし	4	0.4	4.18	10	1パック 1000個入り
2	ステンレス	なし	箱・パック	なし	6	0.4	4.18	10	1パック 1000個入り
2	ステンレス	なし	箱・パック	なし	8	0.4	4.18	10	1パック 1000個入り
2	ステンレス	なし	箱・パック	なし	10	0.4	4.18	10	1パック 1000個入り
2	ステンレス	なし	箱・パック	なし	12	0.4	4.18	10	1パック 1000個入り
2.5	ステンレス	なし	バラ(1個から購入可能)	なし	6	0.45	4.18	10	1個
2.5	ステンレス	なし	箱・パック	なし	8	0.45	4.18	10	1パック 1000個入り
2.5	ステンレス	なし	箱・パック	なし	10	0.45	4.18	10	1パック 1000個入り
2.5	ステンレス	なし	バラ(1個から購入可能)	なし	12	0.45	4.18	10	1個
2.6	ステンレス	なし	箱・パック	なし	6	0.45	4.18	10	1パック 1000個入り
3	ステンレス	なし	箱・パック	なし	3	0.5	6.18	10	1パック 1000個入り
3	ステンレス	なし	箱・パック	なし	4	0.5	6.18	10	1パック 1000個入り
3	ステンレス	なし	バラ(1個から購入可能)	なし	6	0.5	6.18	10	1個
3	ステンレス	なし	箱・パック	なし	10	0.5	6.18	10	1パック 1000個入り
3	ステンレス	なし	箱・パック	なし	12	0.5	6.18	10	1パック 1000個入り
4	ステンレス	なし	箱・パック	なし	3	0.7	7.18	10	1パック 1000個入り
4	ステンレス	なし	箱・パック	なし	4	0.7	7.18	10	1パック 1000個入り
4	ステンレス	なし	箱・パック	なし	6	0.7	7.18	10	1パック 1000個入り
4	ステンレス	なし	箱・パック	なし	8	0.7	7.18	10	1パック 1000個入り
4	ステンレス	なし	箱・パック	なし	12	0.7	7.18	10	1パック 1000個入り
5	ステンレス	なし	箱・パック	なし	16	0.8	7.18	10	1パック 1000個入り

通常単価(税別) (税込単価)	通常出荷日

45,321円 ( 49,853円 )	1日目
265円 ( 292円 )	1日目
45,321円 ( 49,853円 )	1日目
48,418円 ( 53,260円 )	1日目
51,399円 ( 56,539円 )	1日目
58,716円 ( 64,588円 )	1日目
51,705円 ( 56,876円 )	1日目
51,705円 ( 56,876円 )	1日目
50,340円 ( 55,374円 )	1日目
54,893円 ( 60,382円 )	1日目
65,891円 ( 72,480円 )	1日目
51,705円 ( 56,876円 )	1日目
56,409円 ( 62,050円 )	1日目
48,396円 ( 53,236円 )	1日目
271円 ( 298円 )	在庫品1日目当日出荷可能
46,892円 ( 51,581円 )	1日目
86円 ( 95円 )	在庫品1日目当日出荷可能
51,399円 ( 56,539円 )	1日目
56,796円 ( 62,476円 )	1日目
64,898円 ( 71,388円 )	1日目
67,982円 ( 74,780円 )	1日目
46,349円 ( 50,984円 )	1日目
51,399円 ( 56,539円 )	1日目
51,393円 ( 56,532円 )	12日目
54,587円 ( 60,046円 )	1日目
63,862円 ( 70,248円 )	1日目
72,005円 ( 79,206円 )	2日目
45,376円 ( 49,914円 )	1日目
51,393円 ( 56,532円 )	1日目
54,587円 ( 60,046円 )	1日目
65,865円 ( 72,452円 )	1日目
80,380円 ( 88,418円 )	1日目
83,689円 ( 92,058円 )	1日目
84,010円 ( 92,411円 )	1日目
91,196円 ( 100,316円 )	1日目
101,419円 ( 111,561円 )	1日目
321円 ( 353円 )	1日目
87,071円 ( 95,778円 )	1日目
91,889円 ( 101,078円 )	1日目
348円 ( 383円 )	在庫品1日目当日出荷可能
80,810円 ( 88,891円 )	1日目
66,156円 ( 72,772円 )	1日目
66,156円 ( 72,772円 )	1日目
301円 ( 331円 )	在庫品1日目当日出荷可能
79,815円 ( 87,797円 )	1日目
83,829円 ( 92,212円 )	1日目
72,436円 ( 79,680円 )	1日目
72,436円 ( 79,680円 )	1日目
73,405円 ( 80,746円 )	1日目
78,746円 ( 86,621円 )	1日目
93,140円 ( 102,454円 )	1日目
114,171円 ( 125,588円 )	1日目

基本情報

簡単に垂直度の高い支柱の取り付けが可能なクリンチングナット。
【特長】
・母材に固着させるので高い取り付け強度を実現。
【用途】
・内部ボードの積み上げや高さ決めに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

商品概要

外形図

（単位:mm）

ねじの呼び	ピッチ	型式		D -0.08	B ±0.2	相手材
ねじの呼び	ピッチ	C-Steel	Stainless Steel	D -0.08	B ±0.2	最小板厚	取付穴径 +0.08 0	取付穴位置_※1 （Min)
M2	0.4	TDF-M2	TDFS-M2	4.18	5.2	1.0	4.2	6.0
M2.5	0.45	TDF-M2.5	TDF-M2.6	4.18	5.2		4.2	6.0
M3	0.5	TDF-M4.2-M3	TDF-M4.2-M3	4.18	5.2		4.2	6.0
M3	0.5	TDF-M3	TDFS-M3	6.18	7.2		6.2	7.0
M4	0.7	TDF-M4	TDFS-M4	7.18	8.2		7.2	8.0
M5	0.8	TDF-M5	TDFS-M5	7.18	8.2		7.2	8.0

※ 1 取付穴中心と取付板の端までの最小距離。

取付方法

セルフクリンチングスペーサーを下穴に挿入し、パンチで相手部材に圧入。圧入したセルフクリンチングスペーサーにネジを取付ける。

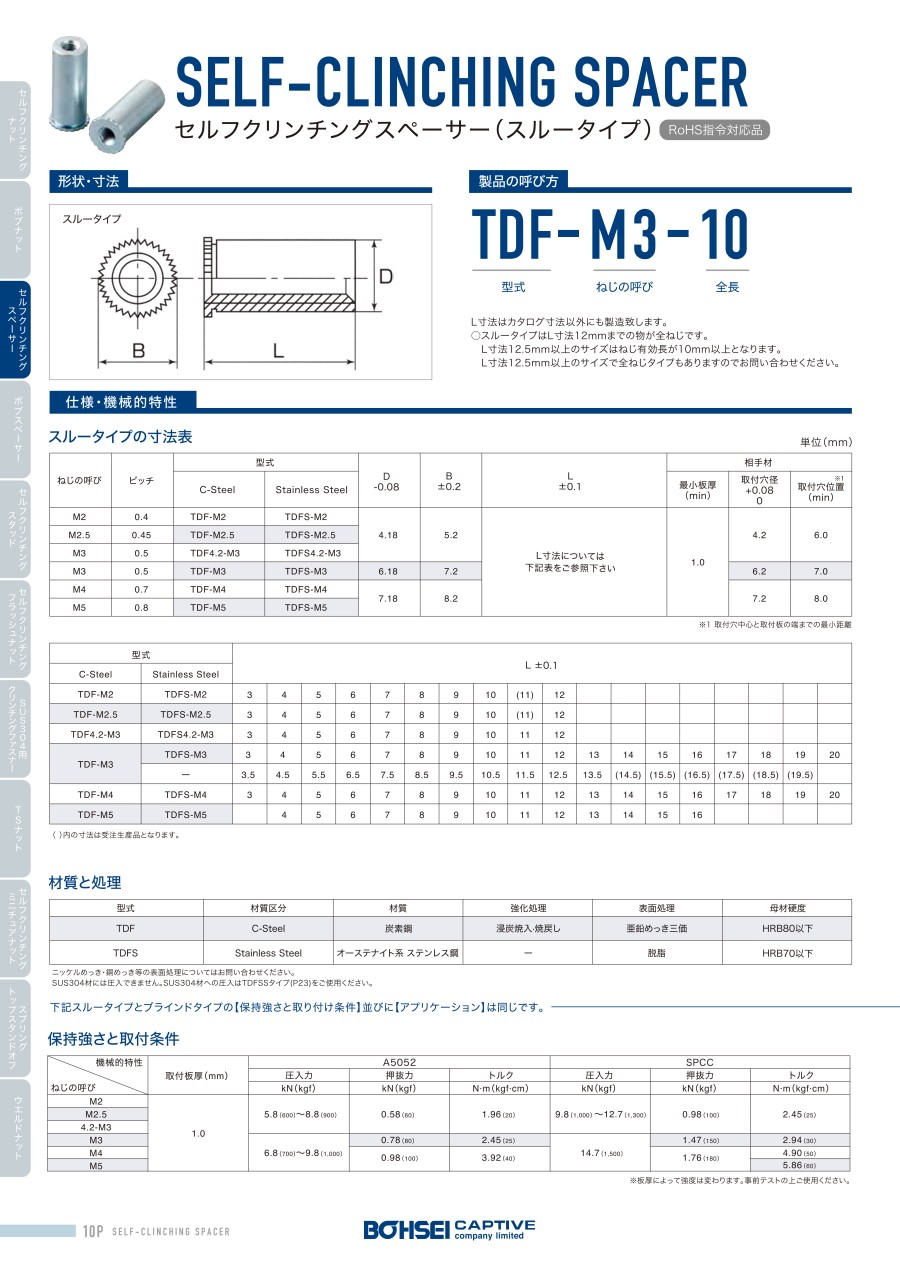

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

セルフクリンチングスペーサー（スルータイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q圧入工法と溶接工法の違いは何でしょうか？

板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
