セルフクリンチングフローティングナット【1000個入り】
- 通常単価(税別)
- 110,241円～539,558円
- 税込単価
- 121,265円～593,514円
【特長】・内部のナットが可動可能なため下穴との位置ずれがあっても取り付けが可能...
詳細情報を確認する未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
386,000円 ( 424,600円 ) | 8日目 |
507,567円 ( 558,324円 ) | 1日目 |
539,558円 ( 593,514円 ) | 1日目 |
110,241円 ( 121,265円 ) | 1日目 |
118,072円 ( 129,879円 ) | 1日目 |
126,207円 ( 138,828円 ) | 1日目 |
126,207円 ( 138,828円 ) | 1日目 |
詳細情報
基本情報
【特長】
・内部のナットが可動可能なため下穴との位置ずれがあっても取り付けが可能
・内部のナットは中心より0.3mmフロート。
商品情報
商品概要

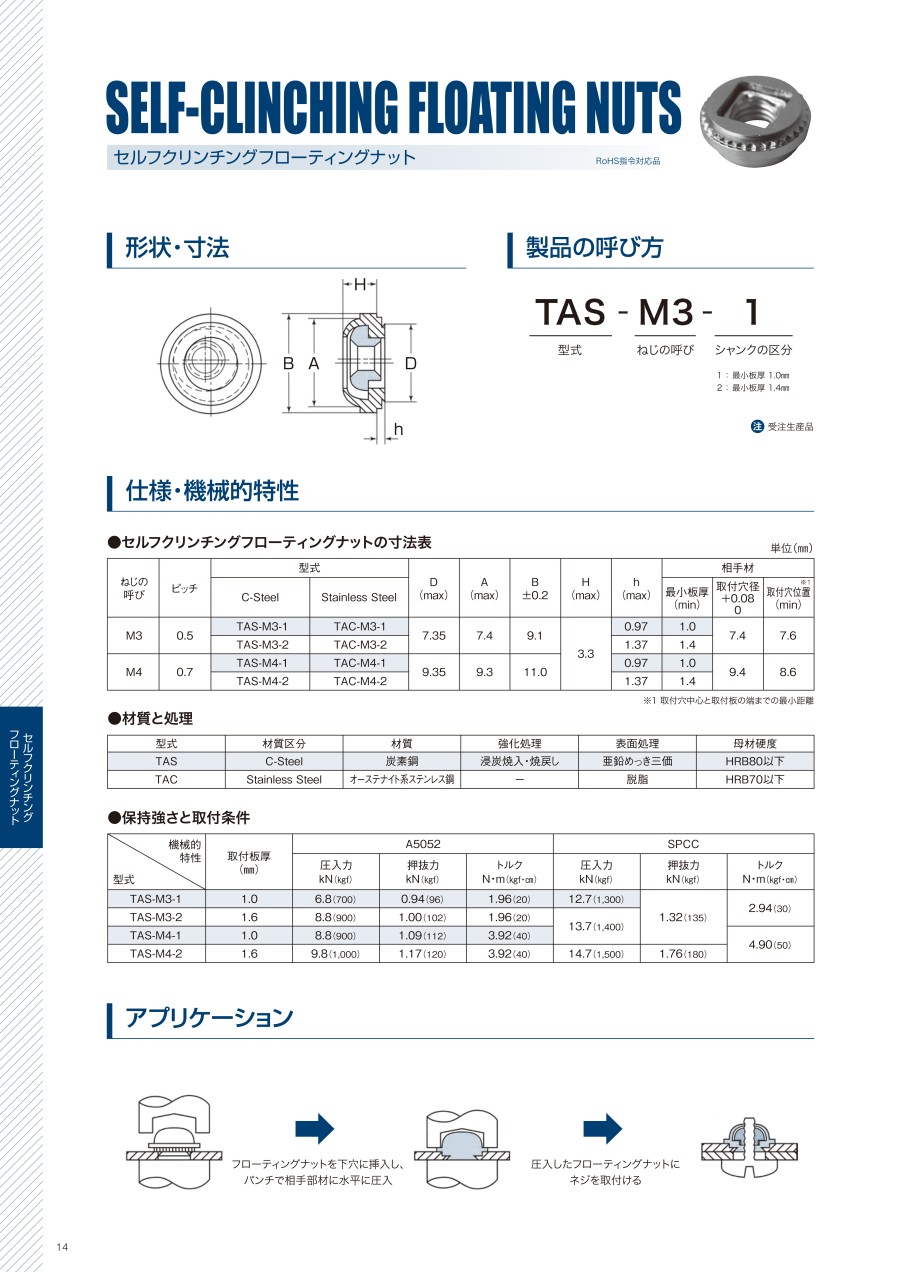

外形図
（単位:mm）
| ねじの呼び | ピッチ | 型式 | h (Max) | D (Max) | B ±0.4 | A (Max) | H (Max) | 相手材 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C-Steel | Stainless Steel | 最小 板厚 (Min) | 取付穴径 +0.08 0 | 取付穴 位置※1(Min) | |||||||
| M3 | 0.5 | TAS-M3-1 | TAC-M3-1 | 0.97 | 7.35 | 9.1 | 7.4 | 3.3 | 1.0 | 7.4 | 7.6 |
| TAS-M3-2 | TAC-M3-2 | 1.37 | 1.4 | ||||||||
| M4 | 0.7 | TAS-M4-1 | TAC-M4-1 | 0.97 | 9.35 | 11.2 | 9.3 | 3.3 | 1.0 | 9.4 | 8.6 |
| TAS-M4-2 | TAC-M4-2 | 1.37 | 1.4 | ||||||||
| M5 | 0.8 | TAS-M5-1 | TAC-M5-1 | 0.97 | 10.25 | 11.9 | 10.3 | 4.4 | 1.0 | 10.3 | 9.0 |
| TAS-M5-2 | TAC-M5-2 | 1.37 | 1.4 | ||||||||
- ※ 1 取付穴中心と取付板の端までの最小距離。
取付方法
フローティングナットを下穴に挿入し、パンチで相手部材に水平に圧入。圧入したフローティングナットにネジを取付ける。
カタログ
商品担当おすすめ
ＰＥＭ
フローティングナット
ファブエース
クリンチングフローティングナット SR・SRS
セルフクリンチングフローティングナットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧入工法と溶接工法の違いは何でしょうか？
A
板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
