C-LOCK（HCLタイプ）【10～100個入り】
- 通常単価(税別)
- 436円～7,276円
- 税込単価
- 480円～8,004円
【特長】・フランジ付き形状のため、ネジの締付け時に樹脂を傷めずに作業を行うこと...
詳細情報を確認する未確定：候補が4型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,574円 ( 1,731円 ) | 1日目 |
4,173円 ( 4,590円 ) | 1日目 |
436円 ( 480円 ) | 4日目 |
7,276円 ( 8,004円 ) | 1日目 |
詳細情報
基本情報
【特長】
・フランジ付き形状のため、ネジの締付け時に樹脂を傷めずに作業を行うことができます。
・インサート圧入時に出る樹脂のバリを防ぐことが出来ます。
【用途】
・インサート圧入時に便利。
商品情報
一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
商品概要
外形図
| 品番 | ねじ | インサート寸法 | 下穴寸法 | 最小肉厚 C(min) | |||||
|---|---|---|---|---|---|---|---|---|---|
| 外径 D | 全長 L | ガイド径 E | フランジ径 F | フランジ厚 G | 径 A(参考値) | 最小深さ B(参考値) | |||
| HCL-M3-5.7 | M3×0.5 | 4.6 | 5.7 | 3.9 | 5.5 | 0.6 | 4.0 | 6.7 | 1.6 |
| HCL-M4-8.2 | M4×0.7 | 6.3 | 8.2 | 5.5 | 7.1 | 0.9 | 5.6 | 9.2 | 2.1 |
| HCL-M5-9.5 | M5×0.8 | 7.1 | 9.5 | 6.3 | 7.9 | 1.1 | 6.4 | 10.5 | 2.6 |
| HCL-M6-12.7 | M6×1.0 | 8.7 | 12.7 | 7.9 | 9.5 | 1.3 | 8.0 | 13.7 | 3.3 |
- ※ 下穴寸法は参考値ですので、事前に評価してご確認ください。

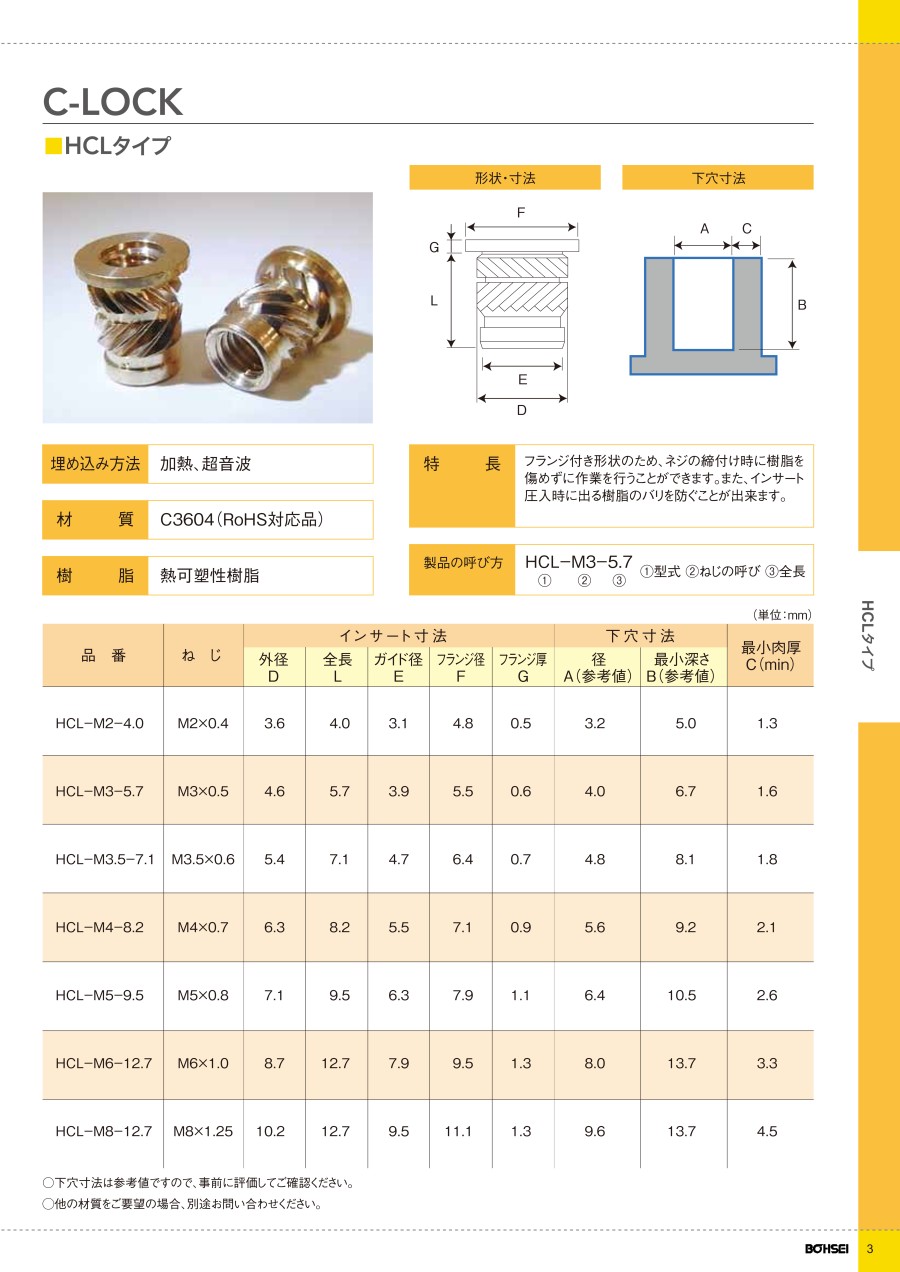

カタログ
商品担当おすすめ
C-LOCK（HCLタイプ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧入工法と溶接工法の違いは何でしょうか？
A
板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
