C-TECK（CTタイプ）【100個入り】
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CT-M3-5.7-BRの仕様・寸法情報
詳細情報
基本情報
加熱・または超音波によって埋め込むネジインサート。
【特長】
・両端が同形状なので埋め込み方向の確認作業の必要がなく、作業スピードが上がります。
・自動化の際にパーツフィーダー等の使用を検討される場合にお勧めです。
商品情報
商品概要
外形図
| 品番 | ねじ | インサート寸法 | 下穴寸法 | 最小肉厚 C(min) | |||
|---|---|---|---|---|---|---|---|
| 外径 D | 全長 L | ガイド径 E | 径 A(参考値) | 最小深さ B(参考値) | |||
| CT-M3-5.7 | M3×0.5 | 4.4 | 5.7 | 3.9 | 4.0 | 6.7 | 1.6 |
- ※ 下穴寸法は参考値ですので、事前に評価してご確認ください。

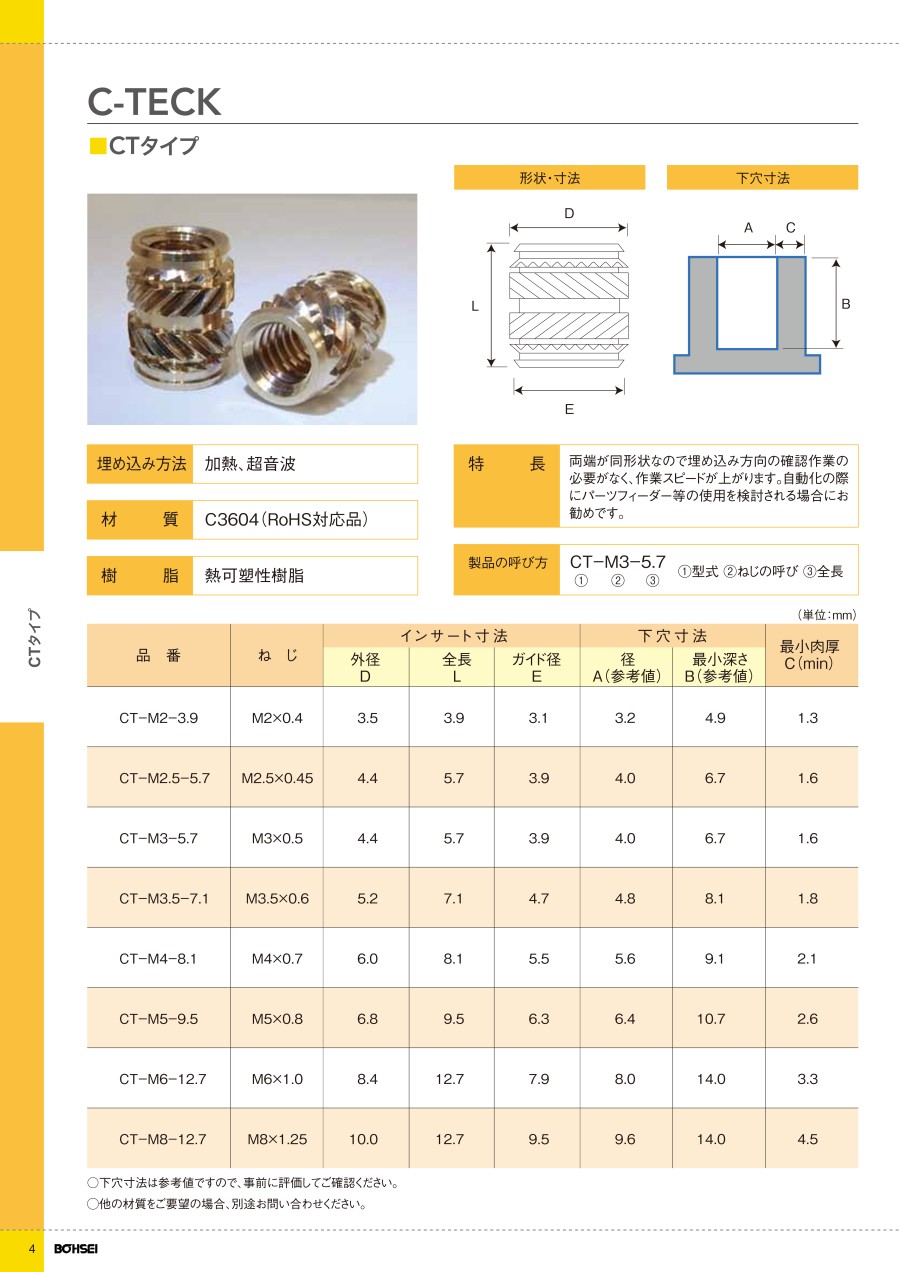

カタログ
Loading...
類似品類似品をすべて見る
商品担当おすすめ
C-TECK（CTタイプ）の型番CT-M3-5.7-BRのページです。
型番CT-M3-5.7-BRに関する仕様情報を記載しております。
C-TECK（CTタイプ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧入工法と溶接工法の違いは何でしょうか？
A
板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
