チタン合金ばね 引張ばね
- 通常単価(税別)
- 6,058円
- 税込単価
- 6,664円
非磁性・軽量・高耐食で特殊合金材料使用した引張りばね。【特長】・非磁性。・全6...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
43-T212の仕様・寸法情報
材質
Ti-22v-4Al(β型チタン合金線）
種類
標準タイプ
最大荷重（範囲指定）(N)
60.01～110.00
フック対向角
180°(標準)
最大荷重(N)
80
自由長(mm)
50
外径(φ)
16
ばね定数(N/mm)
1.9
線径(φ)
2
総巻数 N
11.5
商品情報
非磁性のチタン引張ばね
チタン引張ばねの外観
- ヤング率 : 89KN / mm2、9,100kgf / mm2
- 剛性率 : 31KN / mm2、3,200kgf / mm2
| ばね形状 | 外径 mm | 線径 mm | 製品番号 | 自由長 mm | 有効巻数 | ばね定数 | 最大荷重 | 最大伸び mm | ||
|---|---|---|---|---|---|---|---|---|---|---|
| N/mm | (kgf/mm) | N | (kgf) | |||||||
| 引張ばね 逆丸フック | 12 | 1.6 | 43-T201 | 25 | 3.5 | 6.5 | 0.67 | 45 | 4.6 | 7 |
| 43-T202 | 35 | 9.5 | 2.4 | 0.25 | 45 | 4.6 | 18 | |||
| 16 | 2.0 | 43-T211 | 40 | 6.5 | 3.5 | 0.36 | 80 | 8.2 | 22 | |
| 43-T212 | 50 | 11.5 | 1.9 | 0.20 | 80 | 8.2 | 42 | |||
| 20 | 2.5 | 43-T221 | 45 | 4.5 | 6.3 | 0.65 | 120 | 12.2 | 19 | |
| 43-T222 | 60 | 10.5 | 2.7 | 0.28 | 120 | 12.2 | 44 | |||
詳細情報
基本情報
非磁性・軽量・高耐食で特殊合金材料使用した引張りばね。
【特長】
・非磁性。
・全6種類の引張ばね。
・特殊合金材料による引張ばね。
・軽量（比重は4.67で鉄の半分）。
・高耐食（ステンレスよりも優れて耐食性）。
【用途】
・材質がステンレスより高耐食性を求める箇所に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

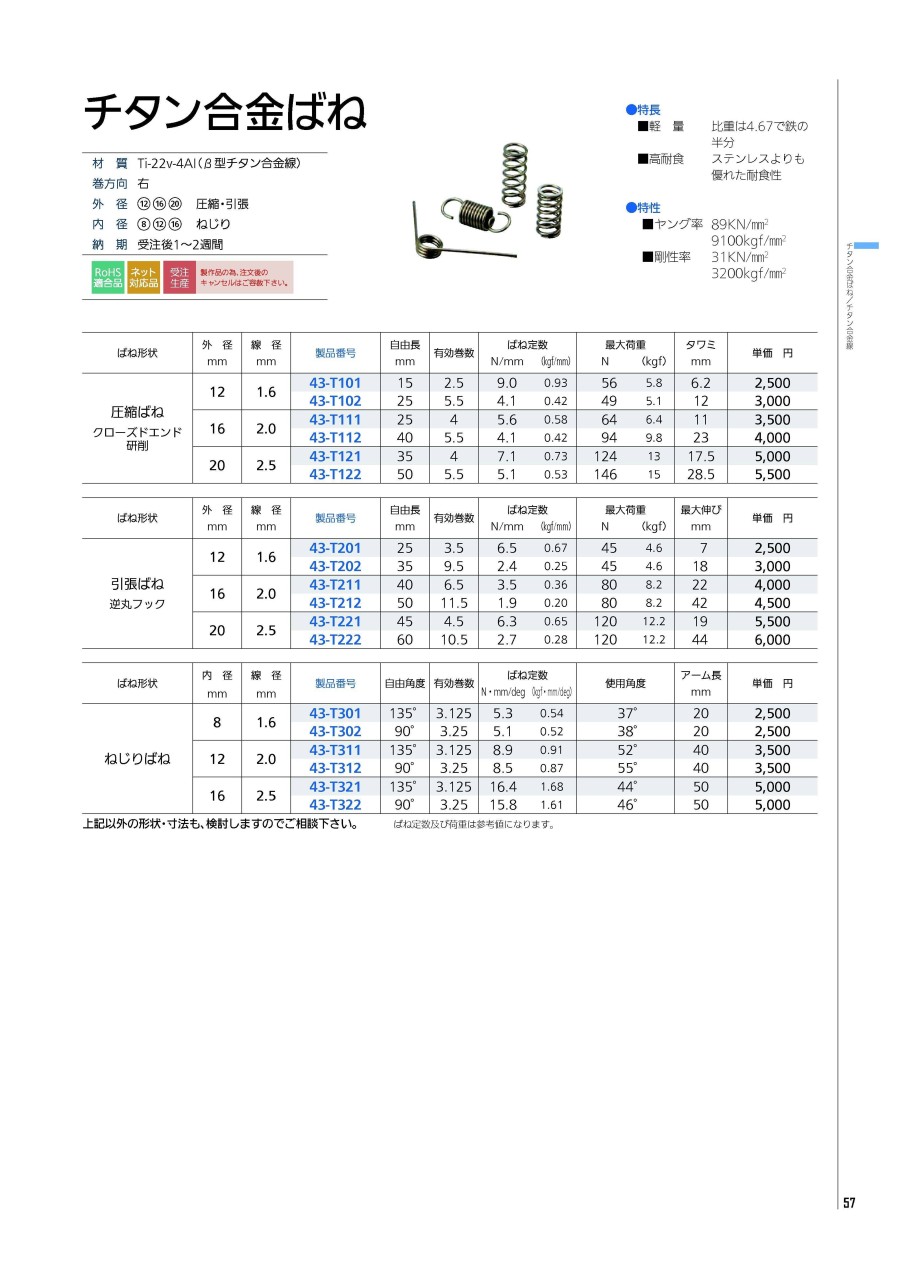

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
チタン合金ばね 引張ばねの型番43-T212のページです。
型番43-T212に関する仕様情報を記載しております。
