サミニ

ガーターばね

カタログ |

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 31円～166円

税込単価: 34円～183円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サミニ

小径密着巻（ばね用ステンレス鋼線）

通常価格(税別)： 364円 (税込価格：400円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サミニ

スプリングベルト

通常価格(税別)： 1,597円 (税込価格：1,757円)

通常出荷日：在庫品1日目

環内径16〜100mmまでのロング密着ばね。【特長】・密着巻きのコイルばねの両...

詳細情報を確認する

種類
引張
材質
SUS304-WPB

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

連結部の拡大

用途 : 輪ゴムの機能、オイルシールのばね、その他

コイル外径、環内径、連結部

形状 : 密着巻きのコイルばねの両端を連結し、環状にして締め付けている。

製品番号	環内径 ※mm	コイル外径 mm	線径 mm	適用径 ※mm	初張力		ばね定数
製品番号	環内径 ※mm	コイル外径 mm	線径 mm	適用径 ※mm	※N	(kgf)	※ N/mm	(kgf/mm)
TG0161	16	2.0	0.35	18～20	1.2	0.12	0.18	0.018
TG0162	16	2.5	0.4	18～20	1.3	0.13	0.17	0.017
TG0181	18	2.0	0.35	20～22	1.2	0.12	0.16	0.016
TG0182	18	2.5	0.4	20～22	1.3	0.13	0.15	0.015
TG0201	20	2.0	0.35	22～25	1.2	0.12	0.15	0.014
TG0202	20	2.5	0.4	22～25	1.3	0.13	0.14	0.014
TG0251	25	2.0	0.35	28～31	1.2	0.12	0.12	0.012
TG0252	25	2.5	0.4	28～31	1.3	0.13	0.11	0.011
TG0301	30	2.0	0.35	33～38	1.2	0.12	0.10	0.010
TG0302	30	2.5	0.4	33～38	1.3	0.13	0.09	0.009
TG0351	35	2.0	0.35	39～44	1.2	0.12	0.09	0.009
TG0352	35	2.5	0.4	39～44	1.3	0.13	0.08	0.008
TG0401	40	2.5	0.4	44～51	1.3	0.13	0.07	0.007
TG0402	40	3.0	0.5	44～51	2.2	0.22	0.13	0.013
TG0501	50	2.5	0.4	55～64	1.3	0.13	0.06	0.006
TG0502	50	3.0	0.5	55～64	2.2	0.22	0.10	0.010
TG0601	60	2.5	0.4	66～76	1.3	0.13	0.05	0.005
TG0602	60	3.0	0.5	66～76	2.2	0.22	0.09	0.009
TG0701	70	2.5	0.4	77～89	1.3	0.13	0.04	0.004
TG0702	70	3.0	0.5	77～89	2.2	0.22	0.08	0.008
TG0851	85	2.5	0.4	93～108	1.3	0.13	0.03	0.003
TG0852	85	3.0	0.5	93～108	2.2	0.22	0.06	0.006
TG1001	100	2.5	0.4	110～128	1.3	0.13	0.03	0.003
TG1002	100	3.0	0.5	110～128	2.2	0.22	0.05	0.005

※ は参考値

環内径、初張力、ばね定数は菅（リング）に加工する前の計算値。

型番リスト

表示件数

型番

外径

(φ)

線径

(φ)

ばね定数

(N/mm)

適用径

(mm)

初張力

(N)

RoHS?

最小発注数量

2	0.35	0.18	18～20	1.2	10	20個
2.5	0.4	0.17	18～20	1.3	10	20個
2	0.35	0.16	20～22	1.2	10	20個
2.5	0.4	0.15	20～22	1.3	10	20個
2	0.35	0.15	22～25	1.2	10	20個
2.5	0.4	0.14	22～25	1.3	10	20個
2	0.35	0.12	28～31	1.2	10	20個
2.5	0.4	0.11	28～31	1.3	10	20個
2	0.35	0.10	33～38	1.2	10	20個
2.5	0.4	0.09	33～38	1.3	10	20個
2	0.35	0.09	39～44	1.2	10	20個
2.5	0.4	0.08	39～44	1.3	10	20個
2.5	0.4	0.07	44～51	1.3	10	20個
2.5	0.4	0.06	55～64	1.3	10	20個
3	0.5	0.10	55～64	2.2	10	20個
2.5	0.4	0.05	66～76	1.3	10	20個
3	0.5	0.09	66～76	2.2	10	20個
2.5	0.4	0.04	77～89	1.3	10	20個
3	0.5	0.08	77～89	2.2	10	20個
2.5	0.4	0.03	93～108	1.3	10	20個
3	0.5	0.06	93～108	2.2	10	20個
2.5	0.4	0.03	110～128	1.3	10	20個
3	0.5	0.05	110～128	2.2	10	20個

通常単価(税別) (税込単価)	通常出荷日

31円 ( 34円 )	9日目
31円 ( 34円 )	2日目
34円 ( 37円 )	在庫品1日目当日出荷可能
34円 ( 37円 )	2日目
36円 ( 40円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	2日目
48円 ( 53円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	2日目
58円 ( 64円 )	在庫品1日目当日出荷可能
79円 ( 87円 )	在庫品1日目当日出荷可能
100円 ( 110円 )	在庫品1日目当日出荷可能
85円 ( 94円 )	2日目
106円 ( 117円 )	在庫品1日目当日出荷可能
106円 ( 117円 )	9日目
121円 ( 133円 )	9日目
116円 ( 128円 )	2日目
133円 ( 146円 )	2日目
166円 ( 183円 )	在庫品1日目当日出荷可能
138円 ( 152円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

環内径16〜100mmまでのロング密着ばね。
【特長】
・密着巻きのコイルばねの両端を連結。
・環状にして締め付けているガーターばね。
・材質 : ばね用ステンレス鋼線。
【用途】
・オイルシールに便利。
・輪ゴムの代わりに最適。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

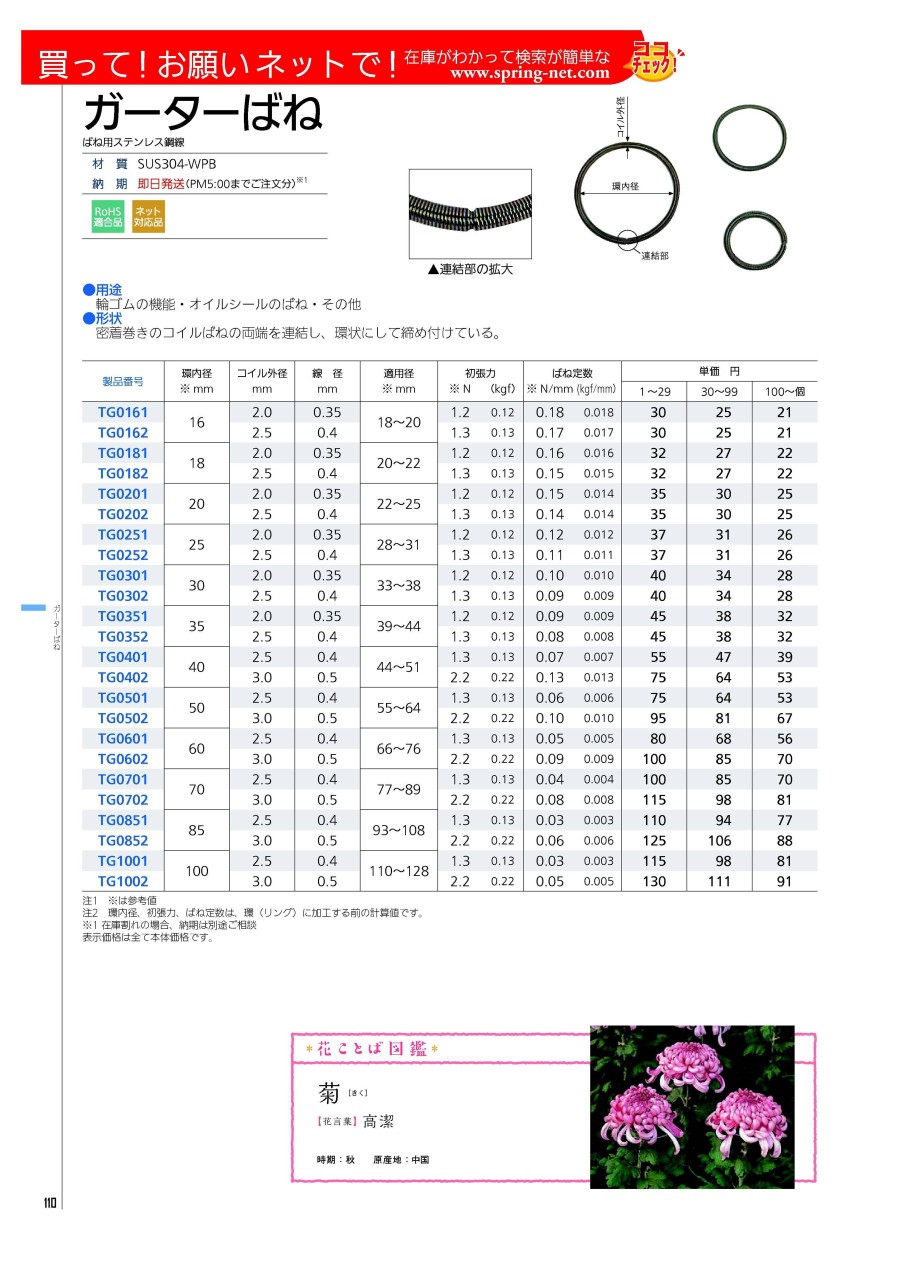

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガーターばねのレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

プレスでの絞り金型に使用しています

満足度：4.02022/09/07

プレスでの絞り金型に使用しています。金型の製品の排出部に取付パンチのストッパバネの代わりにこの商品を輪ゴムのように使いま...もっと読む

0人が参考にしています。

製品

満足度：5.02022/01/14

この商品はお客様の指定で、製品に組付けを行っているものです。この商品を製品に組付ける際の使い心地等は、永年使用しているの...もっと読む

0人が参考にしています。

チャックを開くバネに使用

満足度：3.02020/01/15

ピックアップ用で、閉まったチャックを開くためのバネに、このガーターばね（TG0401,TG0402）を使用しました。特に...もっと読む

0人が参考にしています。
