メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
外径 OD(φ)
~mm- 16
- 20
長さL(mm)
~mm- 34
- 47
高さ H(mm)
~mm- 20
- 25
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 当日出荷可能
ボールジョイント磁石
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 3,692円～3,877円特別価格
- 税込単価
- 4,061円～4,265円特別価格
ジョイント本体の中の磁石とヨークの組み合わせにより、磁力のみでボール部分を支え...
詳細情報を確認する- マグネット種類（材質）
- ネオジム磁石
- 種類
- ボールジョイント磁石
ご注意
- 中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
未確定：候補が2型番あります。
商品情報
外形図
規格表
| 型式 | K | D | KL | L | G | GL | IG | IGL | 吸着カ | |
|---|---|---|---|---|---|---|---|---|---|---|
| kgf | N | |||||||||
| K-8 | 8φ | 12.5φ | 18 | 12 | M4 | 12 | 1 | 9.81 | ||
| KD-310 | 10φ | 10φ | 28 | 20 | M3 | 12 | M3 | 5 | 2 | 19.61 |
| KD-418 | 18φ | 13φ | 36 | 20 | M4 | 12 | M4 | 6 | 5 | 49.03 |
| KD-516 | 16φ | 16φ | 34 | 20 | M4 | 12 | - | - | 7 | 68.65 |
| KD-625 | 25φ | 20φ | 47 | 25 | M5 | 16 | M5 | 5 | 15 | 147.10 |
| KD-725 | 25φ | 25φ | 56 | 35 | M5 | 16 | M5 | 7 | 20 | 196.13 |
詳細情報
基本情報
ジョイント本体の中の磁石とヨークの組み合わせにより、磁力のみでボール部分を支えている磁石です。
【特長】
・ボールの可動範囲が大幅に広くなり、180°まで回転することが可能です
・ボールがジョイント本体から外れても、ボール表面にキズがつかないため、もとの位置に戻せば再度同じように使用することができます
【用途】
・光学機器、照明器具、監視用カメラの固定、医療機器等の保持やロボットの関節部分
ご注意
- 中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

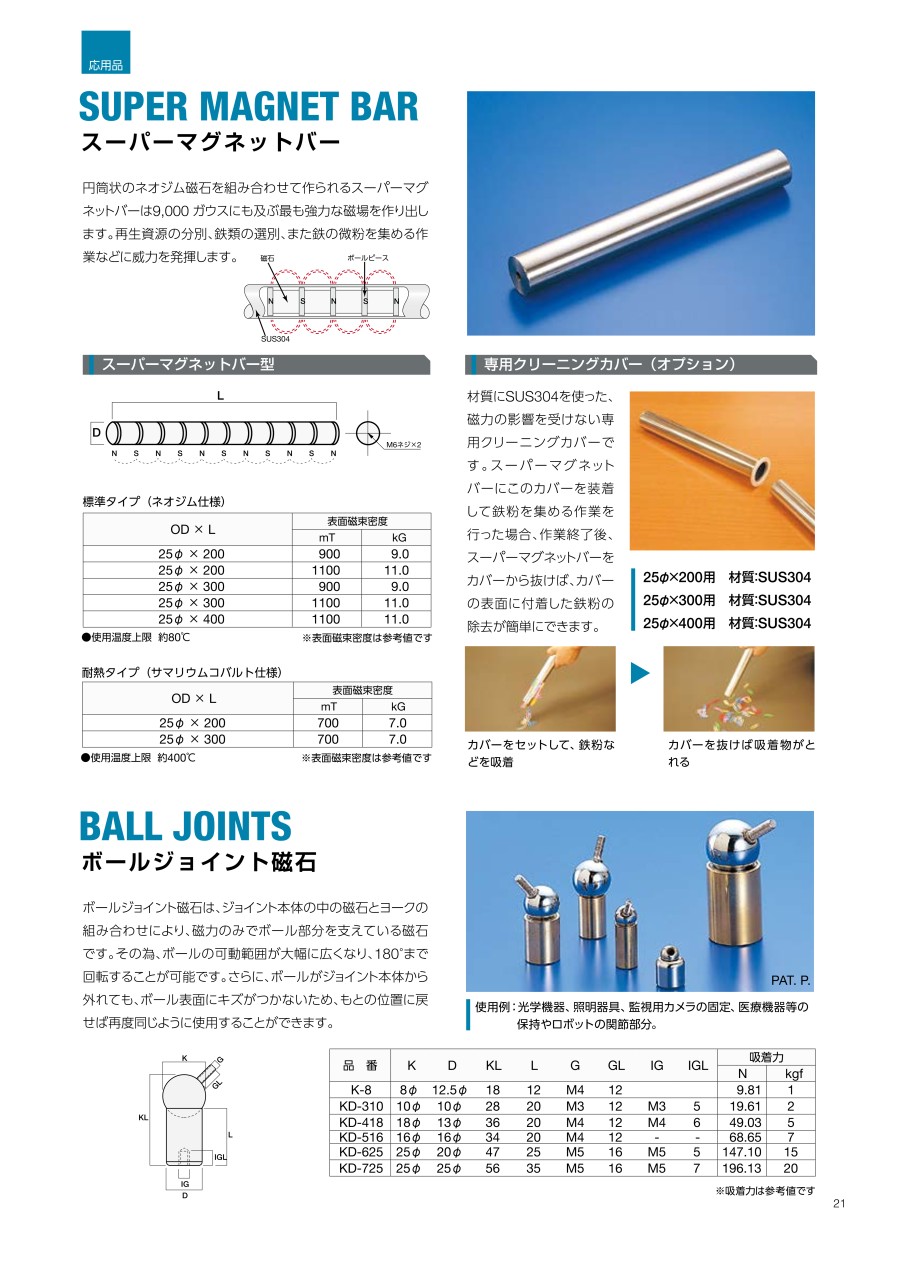

カタログ
商品担当おすすめ
ボールジョイント磁石のレビュー
ロボット用関節
5
5.02016/09/15
低負荷の関節部分に使用しましたが、寸法・吸着度ともにカタログスペック通りのパフォーマンスで満足しております。
4人が参考にしています。
よくあるご質問（FAQ）
Q磁石は後加工できますか？
A
着磁されている磁石に後加工はできません。
