マグナ

異方性フェライト磁石リング型

カタログ |

通常単価(税別): 109円～2,094円

税込単価: 120円～2,303円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

円形タイプのフェライト磁石。【特長】・保磁力が高いので減磁がありません。・焼結磁石（セラミック・マグネ...

詳細を確認

55.0

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

よく一緒に見られています

マグナ

キャップマグネット丸型（Rタイプ）

通常価格(税別)： 165円 (税込価格：182円)

通常出荷日：在庫品1日目

よく一緒に見られています

マグナ

ネオジム磁石リング型

通常価格(税別)： 361円 (税込価格：397円)

通常出荷日：在庫品1日目

未確定：候補が39型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

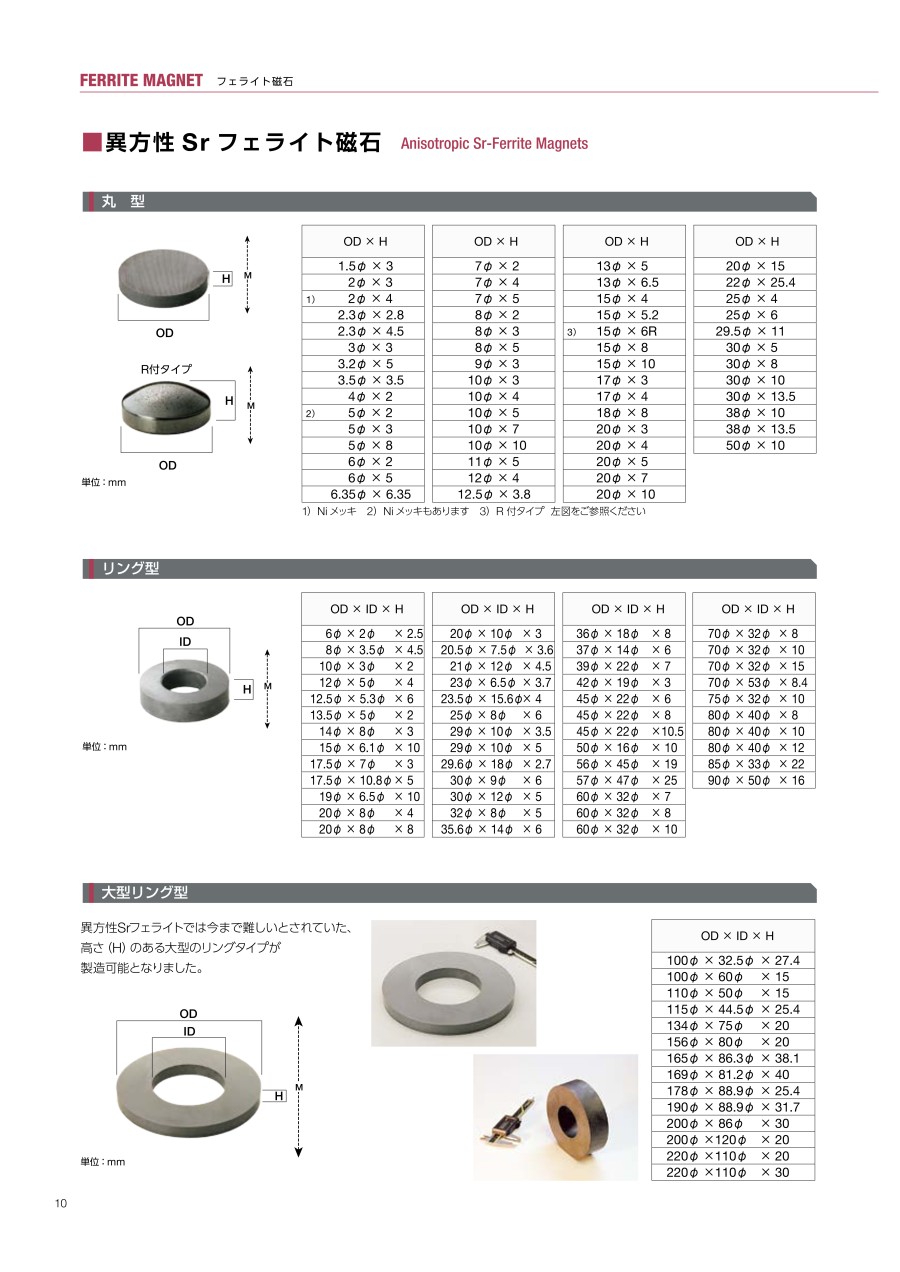

カタログ

商品情報

外形図

規格表

(単位:mm)

OD × ID × H					表面磁束密度		吸着力
OD × ID × H					mT	kG	N	kgf
6	φ ×	2	φ ×	2.5	105	1.05	0.80	0.082
8	φ ×	3.5	φ ×	4.5	123	1.23	1.61	0.164
10	φ ×	3	φ ×	2	89	0.89	1.20	0.122
12	φ ×	5	φ ×	4	120	1.20	2.87	0.293
12.5	φ ×	5.3	φ ×	6	134	1.34	3.80	0.387
13.5	φ ×	5	φ ×	2	82	0.82	1.62	0.165
14	φ ×	8	φ ×	3	101	1.01	2.83	0.289
15	φ ×	6.1	φ ×	10	148	1.48	6.32	0.645
17.5	φ ×	7	φ ×	3	95	0.95	3.38	0.345
17.5	φ ×	10.8	φ ×	5	126	1.26	5.20	0.530
19	φ ×	6.5	φ ×	10	145	1.45	9.56	0.975
20	φ ×	8	φ ×	4	104	1.04	5.26	0.536
20	φ ×	8	φ ×	8	137	1.37	9.07	0.925
20	φ ×	10	φ ×	3	96	0.96	4.13	0.421
20.5	φ ×	7.5	φ ×	3.6	95	0.95	4.66	0.475
21	φ ×	12	φ ×	4.5	118	1.18	6.48	0.661
23	φ ×	6.5	φ ×	3.7	86	0.86	4.83	0.493
23.5	φ ×	15.6	φ ×	4	116	1.16	6.73	0.686
25	φ ×	8	φ ×	6	112	1.12	9.47	0.966
29	φ ×	10	φ ×	3.5	95	0.95	7.64	0.779
29	φ ×	10	φ ×	5	105	1.05	8.99	0.917
29.6	φ ×	18	φ ×	2.7	84	0.84	5.55	0.566
30	φ ×	9	φ ×	6	102	1.02	11.06	1.128
30	φ ×	12.5	φ ×	5	112	1.12	9.87	1.006

OD × ID × H					表面磁束密度		吸着力
OD × ID × H					mT	kG	N	kgf
32	φ ×	8.5	φ ×	5	101	1.01	11.60	1.183
35.6	φ ×	14	φ ×	6	106	1.06	13.83	1.410
36	φ ×	18	φ ×	8	123	1.23	19.80	2.019
37	φ ×	14	φ ×	6	118	1.18	14.05	1.433
39	φ ×	22	φ ×	7	118	1.18	19.68	2.007
42	φ ×	19	φ ×	3	78	0.78	9.22	0.940
45	φ ×	22	φ ×	6	116	1.16	18.27	1.863
45	φ ×	22	φ ×	8	126	1.26	25.23	2.573
45	φ ×	22	φ ×	10.5	127	1.27	32.23	3.287
50	φ ×	16	φ ×	10	128	1.28	31.40	3.202
56	φ ×	45.3	φ ×	19	158	1.58	39.45	4.023
57	φ ×	47	φ ×	25	161	1.61	39.98	4.077
60	φ ×	32	φ ×	7	94	0.94	28.91	2.948
60	φ ×	32	φ ×	8	102	1.02	34.03	3.470
60	φ ×	32	φ ×	10	115	1.15	43.24	4.409
70	φ ×	32	φ ×	8	85	0.85	46.34	4.725
70	φ ×	32	φ ×	10	98	0.98	46.78	4.770
70	φ ×	32	φ ×	15	122	1.22	72.21	7.363
75	φ ×	32	φ ×	10	92	0.92	47.53	4.847
80	φ ×	40	φ ×	7.9	81	0.81	53.51	5.457
80	φ ×	40	φ ×	10	95	0.95	54.14	5.521
80	φ ×	40	φ ×	12	106	1.06	67.41	6.874
85	φ ×	33	φ ×	22	128	1.28	122.78	12.520
90	φ ×	50	φ ×	16	122	1.22	104.70	10.676

型番リスト

表示件数

型番

外径 OD

(φ)

内径 ID

(φ)

厚さ H

(mm)

RoHS?

最小発注数量

13.5	5	2	10	20個
100	60	15	10	5個
17.5	7	3	10	20個
10	3	2	10	20個
19	6.5	10	10	1個
110	50	15	10	5個
12	5	4	10	20個
134	75	20	10	5個
20.5	7.5	3.6	10	20個
20	10	3	10	1個
23	6.5	3.7	10	20個
20	8	4	10	1個
20	8	8	10	1個
21	12	4.5	10	1個
25	8	6	10	1個
29	10	3.5	10	20個
29	10	5	10	20個
35.6	14	6	10	1個
30	12	5	10	1個
30	9	6	10	20個
36	18	8	10	20個
37	14	6	10	20個
39	22	7	10	20個
42	19	3	10	1個
45	22	6	10	1個
45	22	8	10	5個
45	22	10.5	10	5個
50	16	10	10	1個
6	2	2.5	10	1個
60	32	7	10	5個
60	32	8	10	5個
60	32	10	10	5個
70	32	8	10	5個
70	32	10	10	5個
70	32	15	10	1個
75	32	10	10	5個
80	40	8	10	5個
80	40	10	10	5個
80	40	12	10	5個

通常単価(税別) (税込単価)	通常出荷日

109円 ( 120円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
132円 ( 145円 )	4日目
146円 ( 161円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
146円 ( 161円 )	在庫品1日目当日出荷可能
2,094円 ( 2,303円 )	4日目
210円 ( 231円 )	4日目
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	4日目
160円 ( 176円 )	4日目
230円 ( 253円 )	在庫品1日目当日出荷可能
182円 ( 200円 )	在庫品1日目当日出荷可能
367円 ( 404円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	4日目
286円 ( 315円 )	4日目
451円 ( 496円 )	在庫品1日目当日出荷可能
361円 ( 397円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	4日目
361円 ( 397円 )	4日目
361円 ( 397円 )	4日目
404円 ( 444円 )	在庫品1日目当日出荷可能
505円 ( 556円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
675円 ( 743円 )	在庫品1日目当日出荷可能
182円 ( 200円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	4日目
1,027円 ( 1,130円 )	4日目
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,477円 ( 1,625円 )	在庫品1日目当日出荷可能
1,574円 ( 1,731円 )	4日目
1,652円 ( 1,817円 )	在庫品1日目当日出荷可能
1,574円 ( 1,731円 )	4日目
1,574円 ( 1,731円 )	在庫品1日目当日出荷可能
1,574円 ( 1,731円 )	4日目
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

円形タイプのフェライト磁石。
【特長】
・保磁力が高いので減磁がありません。
・焼結磁石（セラミック・マグネット）なので耐蝕性に優れ、平面的な型状に適していますが、反面ワレ易い欠点があります。
・用途は従来のオーディオ用スピーカーやヘッドホンのほか、技術革新による軽量化（従来の2分の1～3分の1）により、自動車のモーター用・発電機用としての需要がさらに伸びています。
【用途】
・電子機器用各種デバイス、自動車のモーター・発電機用。文具類、家庭雑貨、健康機器など多数。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ホルダ付マグネット　強力タイプ
ホルダ付マグネット協力タイプです。全商品当日出荷可能です。
ミスミ
マグネット　丸タイプ
丸型のネオジム磁石です。通常、耐熱、強力のラインナップをご用意しています。
ミスミ
マグネット付六角ボルト　キャップタイプ
マグネット付六角ボルトです。仮固定等さまざまな用途があります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

異方性フェライト磁石リング型のレビュー

5平均満足度：5.04件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

現合穴あけ加工用として

満足度：5.02021/01/06

現地工事などで現合穴あけ・タップ加工等でキリコ飛散防止用として購入。アルミ・SUSでは使えませんが、あると便利なので・・...もっと読む

1人が参考にしています。

今は無い部品の代用

満足度：5.02019/01/31

もう少し薄くてもう少し小さければぴったりでしたがどこ探してもなかったので助かりました。

0人が参考にしています。

穴あけ切り子除去

満足度：5.02018/11/21

穴あけ加工時の切り子飛散防止に使用していますサイズが豊富なので、どんなドリルでも対応できます切り子もしっかり吸着する...もっと読む

0人が参考にしています。

マグネットローラの製作で使用

満足度：5.02018/01/28

ドーナツ型のマグネットがなかなか売っていなかった為こちらのものを使用しました。外形と内径寸法にに若干のバラツキはありま...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q磁石は後加工できますか？

着磁されている磁石に後加工はできません。
