マグナ

ネオジム磁石丸型

カタログ |

通常単価(税別): 172円～6,810円

税込単価: 189円～7,491円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

強力な磁場で製品が小型化でき、機械的強度に優れた丸型マグネット。【特長】・機械的強度には優れていますが...

詳細を確認

4.54.5

焼結品のため、吸着による強い衝撃で割れることがございます。取付時には十分お気を付けください。
中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

よく一緒に見られています

マグナ

サマリウムコバルト磁石丸型 φ2～25

通常価格(税別)： 285円 (税込価格：314円)

通常出荷日：在庫品1日目

よく一緒に見られています

マグナ

ネオジム磁石プレートキャッチ丸型・ヨーク付き

通常価格(税別)： 360円 (税込価格：396円)

通常出荷日：在庫品1日目

未確定：候補が63型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

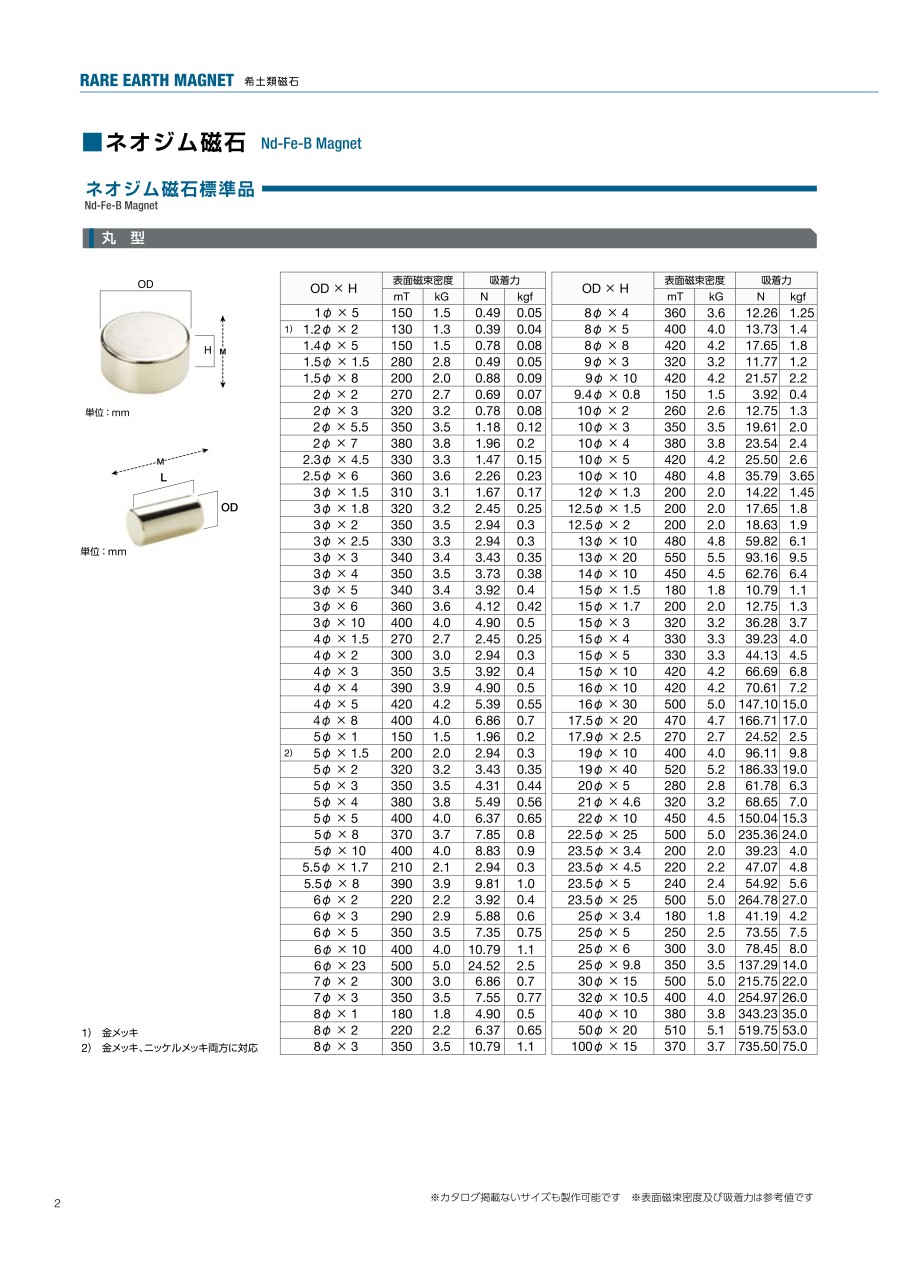

外形図

規格表

（単位:mm）

OD × H			表面磁束密度		吸着力
OD × H			mT	kG	N	kgf
	1	φ × 1	130	1.3	0.31	0.03
	1	φ × 2	140	1.4	0.37	0.04
	1	φ × 3	150	1.5	0.38	0.04
	1	φ × 4	150	1.5	0.38	0.04
1)	1.2	φ × 2	130	1.3	0.54	0.06
	1.5	φ × 1	240	2.4	0.60	0.06
	1.5	φ × 1.5	280	2.8	0.75	0.08
	1.5	φ × 2	280	2.8	0.83	0.09
	1.5	φ × 3	300	3.0	0.89	0.09
	1.5	φ × 4	300	3.0	0.91	0.09
	1.5	φ × 5	300	3.0	0.93	0.10
	2	φ × 1	260	2.6	0.88	0.09
	2	φ × 2	270	2.7	1.39	0.14
	2	φ × 3	320	3.2	1.57	0.16
	2	φ × 4	360	3.6	1.65	0.17
	3	φ × 1	270	2.7	1.35	0.14
	3	φ × 1.5	310	3.1	2.05	0.21
	3	φ × 1.8	320	3.2	2.41	0.25
	3	φ × 2	350	3.5	2.61	0.27
	3	φ × 2.5	330	3.3	2.99	0.31
	3	φ × 3	340	3.4	3.25	0.33
	3	φ × 4	350	3.5	3.57	0.36
	4	φ × 1	240	2.4	1.91	0.20
	4	φ × 1.5	270	2.7	2.69	0.27
	4	φ × 2	300	3.0	3.69	0.38
	4	φ × 3	350	3.5	5.10	0.52
	4	φ × 4	390	3.9	5.88	0.60
	4	φ × 5	420	4.2	6.34	0.65
	5	φ × 1	150	1.5	2.53	0.26
	5	φ × 1.5	200	2.0	3.50	0.36
1)	5	φ × 1.5	200	2.0	3.50	0.36
	5	φ × 2	320	3.2	4.57	0.47
	5	φ × 3	350	3.5	6.87	0.70
	5	φ × 4	380	3.8	8.35	0.85
	5	φ × 5	400	4.0	9.29	0.95
	5	φ × 6	470	4.7	9.90	1.01
	5.5	φ × 1.7	210	2.1	4.36	0.45
	6	φ × 1	200	2.0	3.20	0.33
	6	φ × 2	220	2.2	5.54	0.57
	6	φ × 3	290	2.9	8.45	0.86
	6	φ × 4	430	4.3	10.78	1.10
	6	φ × 5	350	3.5	12.39	1.26
	7	φ × 1	160	1.6	3.91	0.40
	7	φ × 2	300	3.0	6.64	0.68
	7	φ × 3	350	3.5	9.80	1.00
	7	φ × 4	420	4.2	13.07	1.33
	7	φ × 5	440	4.4	15.48	1.58
	8	φ × 1	180	1.8	4.80	0.49
	8	φ × 2	220	2.2	7.79	0.80
	8	φ × 3	350	3.5	10.96	1.12
	8	φ × 4	360	3.6	15.13	1.54
	8	φ × 5	400	4.0	18.43	1.88
	8	φ × 6	420	4.2	20.93	2.13
	8	φ × 8	450	4.5	24.16	2.47

OD × H		表面磁束密度		吸着力
OD × H		mT	kG	N	kgf
9	φ × 1	130	1.3	5.19	0.53
9	φ × 2	240	2.4	8.99	0.93
9	φ × 3	320	3.2	12.58	1.28
9	φ × 4	390	3.9	16.98	1.73
9	φ × 5	410	4.1	21.22	2.16
9.4	φ × 0.8	150	1.5	3.84	0.39
10	φ × 1	180	1.8	5.51	0.56
10	φ × 2	260	2.6	10.23	1.04
10	φ × 3	350	3.5	14.22	1.45
10	φ × 4	380	3.8	18.57	1.90
10	φ × 5	420	4.2	23.76	2.42
10	φ × 6	430	4.3	28.04	2.86
10	φ × 8	470	4.7	34.13	3.48
10	φ × 10	480	4.8	37.94	3.87
12	φ × 1.3	200	2.0	8.91	0.91
12	φ × 2	280	2.8	12.89	1.31
12	φ × 3	350	3.5	17.64	1.80
12	φ × 5	400	4.0	28.18	2.87
12	φ × 8	450	4.5	43.90	4.48
12.5	φ × 1.5	200	2.0	11.13	1.14
12.5	φ × 2	200	2.0	13.56	1.38
13	φ × 10	480	4.8	56.61	5.78
14	φ × 10	450	4.5	62.77	6.41
15	φ × 1	180	1.8	6.73	0.69
15	φ × 1.5	180	1.8	12.43	1.27
15	φ × 1.7	200	2.0	14.84	1.51
15	φ × 2	260	2.6	17.22	1.76
15	φ × 3	320	3.2	23.10	2.36
15	φ × 4	330	3.3	29.12	2.97
15	φ × 5	330	3.3	35.17	3.59
15	φ × 6	450	4.5	42.05	4.29
15	φ × 8	460	4.6	57.27	5.84
15	φ × 10	420	4.2	68.79	7.02
16	φ × 10	420	4.2	74.64	7.62
17.9	φ × 2.5	270	2.7	25.33	2.59
19	φ × 10	400	4.0	90.93	9.28
20	φ × 3	280	2.8	33.28	3.39
20	φ × 5	330	3.3	49.18	5.02
21	φ × 4.6	320	3.2	48.73	4.97
22	φ × 10	450	4.5	105.13	10.7
23.5	φ × 3.4	200	2.0	44.80	4.57
23.5	φ × 4.5	220	2.2	54.98	5.61
23.5	φ × 5	240	2.4	59.66	6.09
24	φ × 20	500	5.0	203.26	20.74
25	φ × 3.4	180	1.8	48.57	4.96
25	φ × 5	250	2.5	64.36	6.57
25	φ × 6	300	3.0	74.40	7.59
25	φ × 9.8	350	3.5	114.38	11.67
30	φ × 15	500	5.0	216.46	22.09
32	φ × 10.5	400	4.0	167.67	17.11
40	φ × 10	380	3.8	197.33	20.14
50	φ × 20	510	5.1	470.58	48.02
100	φ × 15	370	3.7	834.34	85.14

1）金メッキ
2）金メッキ、ニッケルメッキ両方に対応
※カタログ掲載ないサイズも製作可能です
※表面磁束密度および吸着力は全て参考値です

型番リスト

表示件数

型番

外径 OD

(φ)

吸着力（範囲選択）

(N)

吸着力（数値指定）

(N)

厚さ H

(mm)

トラスココード

RoHS?

最小発注数量

10	10.1～20.0	12.75	2	-	-	10個
12.5	10.1～20.0	17.65	1.5	-	10	10個
12.5	10.1～20.0	18.63	2	-	10	10個
10	10.1～20.0	19.61	3	-	-	10個
10	20.1～30.0	23.54	4	-	-	10個
10	20.1～30.0	25.5	5	310-3218	10	10個
17.9	20.1～30.0	24.52	2.5	-	10	10個
10	30.1～40.0	35.79	10	-	-	5個
12	10.1～20.0	14.22	1.3	-	10	10個
15	10.1～20.0	10.79	1.5	-	10	1個
15	10.1～20.0	12.75	1.7	-	10	1個
15	30.1～40.0	36.28	3	-	10	10個
15	30.1～40.0	39.23	4	-	10	10個
15	40.1～50.0	44.13	5	310-3226	10	5個
13	50.1～60.0	59.82	10	-	10	5個
13	90.1～100.0	93.16	20	-	10	5個
14	60.1～70.0	62.76	10	-	-	5個
15	60.1～70.0	66.69	10	-	-	5個
19	90.1～100.0	96.11	10	-	10	5個
1.5	～10.0	0.49	1.5	-	10	10個
2	～10.0	0.69	2	-	10	10個
2	～10.0	0.78	3	-	10	10個
23.5	50.1～60.0	54.92	5	-	10	5個
20	60.1～70.0	61.78	5	310-3234	10	5個
25	40.1～50.0	41.19	3.4	-	10	1個
25	70.1～80.0	73.55	5	-	10	5個
25	70.1～80.0	78..45	6	-	-	5個
25	100.1～	137.29	9.8	-	10	1個
22	100.1～	150.04	10	-	10	1個
24	100.1～	203.26	20	-	10	1個
3	～10.0	1.67	1.5	-	10	10個
3	～10.0	2.45	1.8	-	10	10個
3	～10.0	2.94	2	-	-	10個
3	～10.0	2.94	2.5	-	10	10個
3	～10.0	3.43	3	-	-	10個
3	～10.0	3.73	4	-	10	10個
30	100.1～	215.75	15	-	10	1個
32	100.1～	254.97	10.5	-	10	1個
4	～10.0	2.45	1.5	-	10	1個
4	～10.0	2.94	2	310-3251	10	10個
4	～10.0	3.92	3	-	10	1個
4	～10.0	4.90	4	-	10	10個
4	～10.0	5.39	5	-	10	10個
5	～10.0	1.96	1	-	10	10個
5	～10.0	2.94	1.5	-	10	10個
5	～10.0	3.43	2	-	10	10個
5	～10.0	4.31	3	310-3277	10	10個
5	～10.0	5.49	4	-	10	10個
5	～10.0	6.37	5	-	10	10個
5.5	～10.0	2.94	1.7	-	10	1個
6	～10.0	3.92	2	-	10	10個
6	～10.0	5.88	3	-	-	10個
6	～10.0	7.35	5	310-3285	10	10個
7	～10.0	6.86	2	-	10	10個
7	～10.0	7.55	3	-	10	1個
8	～10.0	4.90	1	-	10	10個
8	～10.0	6.37	2	-	10	10個
8	10.1～20.0	10.79	3	-	10	10個
8	10.1～20.0	12.26	4	-	10	10個
8	10.1～20.0	13.73	5	-	-	10個

通常単価(税別) (税込単価)	通常出荷日

647円 ( 712円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	4日目
647円 ( 712円 )	4日目
660円 ( 726円 )	在庫品1日目当日出荷可能
686円 ( 755円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	在庫品1日目当日出荷可能
1,027円 ( 1,130円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	4日目
848円 ( 933円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	在庫品1日目当日出荷可能
648円 ( 713円 )	在庫品1日目当日出荷可能
1,027円 ( 1,130円 )	4日目
1,532円 ( 1,685円 )	在庫品1日目当日出荷可能
1,844円 ( 2,028円 )	在庫品1日目当日出荷可能
2,094円 ( 2,303円 )	4日目
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
2,094円 ( 2,303円 )	在庫品1日目当日出荷可能
172円 ( 189円 )	在庫品1日目当日出荷可能
289円 ( 318円 )	在庫品1日目当日出荷可能
289円 ( 318円 )	在庫品1日目当日出荷可能
1,899円 ( 2,089円 )	4日目
1,844円 ( 2,028円 )	在庫品1日目当日出荷可能
2,144円 ( 2,358円 )	4日目
1,899円 ( 2,089円 )	在庫品1日目当日出荷可能
2,307円 ( 2,538円 )	在庫品1日目当日出荷可能
2,969円 ( 3,266円 )	在庫品1日目当日出荷可能
2,969円 ( 3,266円 )	4日目
2,969円 ( 3,266円 )	在庫品1日目当日出荷可能
172円 ( 189円 )	在庫品1日目当日出荷可能
289円 ( 318円 )	4日目
292円 ( 321円 )	在庫品1日目当日出荷可能
289円 ( 318円 )	在庫品1日目当日出荷可能
305円 ( 336円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
6,810円 ( 7,491円 )	4日目
6,037円 ( 6,641円 )	4日目
289円 ( 318円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
289円 ( 318円 )	在庫品1日目当日出荷可能
305円 ( 336円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
237円 ( 261円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
433円 ( 476円 )	在庫品1日目当日出荷可能
433円 ( 476円 )	在庫品1日目当日出荷可能
463円 ( 509円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
259円 ( 285円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
433円 ( 476円 )	在庫品1日目当日出荷可能
505円 ( 556円 )	在庫品1日目当日出荷可能
543円 ( 597円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能

基本情報

基本情報

強力な磁場で製品が小型化でき、機械的強度に優れた丸型マグネット。
【特長】
・機械的強度には優れていますが、サビ易いため表面加工されており、80℃以下での使用が条件となります。
【用途】
・携帯電話のバイブレーター、ハードディスクドライブやCDプレーヤー、ヘッドフォンなどの小型の製品に。
・自動車の各種制御モーター、電車、ハイブリッドカー、エレベーター駆動用モーターなど様々な用途に。

ご注意

焼結品のため、吸着による強い衝撃で割れることがございます。取付時には十分お気を付けください。
中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

二六製作所
アルニコ磁石丸型
アルニコ磁石は鋳造によって作られるので、温度に対する優れた特性を持ち精度の安定が要求される場合に多く使われますが、減磁しやすい欠点があります。
二六製作所
丸型異方性/等方性フェライト磁石
フェライト磁石は粉末冶金法による焼結品で、磁気特性が安定し高い磁場を必要としない場合に使われる安価な磁石です。非常に幅広い用途で使われており、一般に皆様が目にされる黒っぽい磁石です。
ミスミ
マグネット　丸タイプ
マグネット、丸タイプです。全商品、当日出荷可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ネオジム磁石丸型のレビュー

4.5平均満足度：4.513件のレビュー

星5
62%
星4
31%
星3
8%
星2
0%
星1
0%

取り付け

満足度：5.02019/02/01

かなり強力な磁力と、小さい物が欲しかったので大変助かってます。特に磁力が強力なので最高です！

3人が参考にしています。

治具

満足度：5.02016/10/17

外径と厚みが選択でき、強力な磁石が必要だったため、非常に使えます。切粉除去のためエアーブローするのですが、ビクともし...もっと読む

2人が参考にしています。

試験

満足度：5.02022/05/09

磁力は強力で問題なし、くっついた磁石同士を外すのに苦労する。

1人が参考にしています。

ホワイトボードに

満足度：5.02020/08/06

超強力で剥がすのが大変です。A4用紙を5枚ほど重ねてホワイトボードに貼っていますが問題なく使用できています。

1人が参考にしています。

測定時の固定用

満足度：4.02020/04/22

測定サンプル固定用として購入しました。磁力が協力で、安価なため助かりました。また別サイズも選べるのでとてもよいです。

1人が参考にしています。

13件全て見る

よくあるご質問（FAQ）

Q磁石は後加工できますか？

着磁されている磁石に後加工はできません。
