マグナ

ネオジム磁石リング型

カタログ |

通常単価(税別): 361円～8,316円特別価格

税込単価: 397円～9,148円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

強力な磁場で製品が小型化できるため広く使われているリング型のネオジム磁石。【特長】・機械的強度には優れ...

詳細を確認

3.53.5

中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

よく一緒に見られています

マグナ

異方性フェライト磁石リング型

通常価格(税別)： 109円 (税込価格：120円)

通常出荷日：在庫品1日目

よく一緒に見られています

マグナ

サマリウムコバルト磁石リング型外径φ3～46

通常価格(税別)： 647円 (税込価格：712円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位:mm。

規格表

OD × ID × H					表面磁束密度		吸着力
OD × ID × H					mT	kG	N	kgf
5	φ ×	2.4	φ ×	3	220	2.2	6.33	0.65
6	φ ×	3	φ ×	4	330	3.3	9.39	0.96
6.6	φ ×	2	φ ×	1.5	200	2.0	6.25	0.64
8	φ ×	2	φ ×	2.5	300	3.0	12.33	1.26
8	φ ×	4	φ ×	5	370	3.7	16.78	1.71
8.5	φ ×	5.5	φ ×	0.8	100	1.0	4.96	0.51
10	φ ×	5	φ ×	5	360	3.6	24.67	2.52
10	φ ×	6	φ ×	1	170	1.7	7.16	0.73
10	φ ×	6	φ ×	10	330	3.3	25.63	2.62
10.5	φ ×	7.6	φ ×	1	160	1.6	8.61	0.88
11	φ ×	4	φ ×	10	320	3.2	40.19	4.10
12	φ ×	6	φ ×	0.8	160	1.6	7.56	0.77
12	φ ×	6	φ ×	2	300	3.0	17.33	1.77
12	φ ×	7	φ ×	6	360	3.6	32.90	3.36
13.5	φ ×	5	φ ×	2	220	2.2	17.18	1.75
14	φ ×	9	φ ×	4	300	3.0	33.93	3.46

OD × ID × H					表面磁束密度		吸着力
OD × ID × H					mT	kG	N	kgf
14.2	φ ×	10	φ ×	2	300	3.0	21.66	2.21
17	φ ×	8.8	φ ×	1.25	180	1.8	17.88	1.82
18	φ ×	7	φ ×	6	360	3.6	69.42	7.08
19	φ ×	6.5	φ ×	10	450	4.5	101.35	10.34
23	φ ×	8	φ ×	3.5	300	3.0	51.03	5.21
23	φ ×	8	φ ×	14	420	4.2	158.64	16.19
23	φ ×	13	φ ×	1	130	1.3	16.73	1.71
25	φ ×	7	φ ×	6	360	3.6	97.96	10.00
26	φ ×	20	φ ×	6	350	3.5	89.38	9.12
31.2	φ ×	18.2	φ ×	1	120	1.2	19.76	2.02
39	φ ×	19	φ ×	7	350	3.5	179.04	18.27
59	φ ×	19	φ ×	10	450	4.5	401.21	40.94
70	φ ×	32	φ ×	15	450	4.5	765.14	78.08
76	φ ×	42	φ ×	6	350	3.5	415.31	42.38
98	φ ×	58	φ ×	10	400	4.0	741.61	75.67

※カタログ掲載ないサイズも製作可能です
※表面磁束密度および吸着力は全て参考値です

型番リスト

表示件数

型番

形状

外径 OD

(φ)

吸着力（範囲選択）

(N)

吸着力（数値指定）

(N)

内径 ID

(φ)

種類

厚さ H

(mm)

表面磁束密度

(mT)

RoHS?

最小発注数量

リング型　ホルダなし	10.5	～10.0	6.86	7.6	リング型	1	160	10	1個
リング型　ホルダなし	13.5	～10.0	9.81	5	リング型	2	220	10	1個
リング型　ホルダなし	14.2	20.1～30.0	20.59	10	リング型	2	300	10	1個
リング型　ホルダなし	10	10.1～20.0	17.65	5	リング型	5	360	-	1個
リング型　ホルダなし	10	～10.0	6.86	6	リング型	1	170	10	1個
リング型　ホルダなし	10	20.1～30.0	24.52	6	リング型	10	330	10	1個
リング型　ホルダなし	17	～10.0	9.81	8.8	リング型	1.25	180	10	1個
リング型　ホルダなし	19	80.1～90.0	82.38	6.5	リング型	10	450	10	1個
リング型　ホルダなし	11	30.1～40.0	31.38	4	リング型	10	320	10	1個
リング型　ホルダなし	18	50.1～60.0	53.94	7	リング型	6	360	10	1個
リング型　ホルダなし	23	10.1～20.0	17.65	13	リング型	1	130	10	1個
リング型　ホルダなし	23	100.1～	117.68	8	リング型	14	420	10	1個
リング型　ホルダなし	23	30.1～40.0	34.32	8	リング型	3.5	300	10	1個
リング型　ホルダなし	25	70.1～80.0	71.59	7	リング型	6	360	10	1個
リング型　ホルダなし	26	50.1～60.0	53.94	20	リング型	6	350	10	1個
リング型　ホルダなし	31.2	30.1～40.0	31.38	18.2	リング型	1	120	10	1個
リング型　ホルダなし	5	～10.0	2.94	2.4	リング型	3	220	10	1個
リング型　ホルダなし	59	100.1～	441.30	19	リング型	10	450	10	1個
リング型　ホルダなし	6	～10.0	3.92	3	リング型	4	330	10	1個
リング型　ホルダなし	6.6	～10.0	2.75	2	リング型	1.5	200	10	1個
リング型　ホルダなし	76	100.1～	539.37	42	リング型	6	350	10	1個
リング型　ホルダなし	8	～10.0	8.83	2	リング型	2.5	300	10	1個
リング型　ホルダなし	8	10.1～20.0	11.77	4	リング型	5	370	10	1個
リング型　ホルダなし	8.5	～10.0	1.96	5.5	リング型	0.8	100	10	1個

通常単価(税別) (税込単価)	通常出荷日

848円 ( 933円 )	4日目
902円 ( 992円 )	4日目
675円 ( 743円 )	在庫品1日目当日出荷可能
996円 ( 1,096円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	在庫品1日目当日出荷可能
1,375円 ( 1,513円 )	4日目
964円 ( 1,060円 )	4日目
2,265円 ( 2,492円 )	4日目
1,310円 ( 1,441円 )	4日目
1,188円 ( 1,307円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
2,158円 ( 2,374円 )	4日目
1,652円 ( 1,817円 )	在庫品1日目当日出荷可能
2,094円 ( 2,303円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	在庫品1日目当日出荷可能
505円 ( 556円 )	在庫品1日目当日出荷可能
6,037円 ( 6,641円 )	在庫品1日目当日出荷可能
597円 ( 657円 )	4日目
361円 ( 397円 )	在庫品1日目当日出荷可能
8,316円 ( 9,148円 )	3日目
560円 ( 616円 )	4日目
902円 ( 992円 )	在庫品1日目当日出荷可能
848円 ( 933円 )	4日目

詳細情報

基本情報

基本情報

強力な磁場で製品が小型化できるため広く使われているリング型のネオジム磁石。
【特長】
・機械的強度には優れていますが、サビ易いため表面加工されており、80℃以下での使用が条件となります。
【用途】
・携帯電話のバイブレーター、ハードディスクドライブやCDプレーヤー、ヘッドフォンなどの小型の製品。
・自動車の各種制御モーター、電車、ハイブリッドカー、エレベーター駆動用モーターなど様々な用途で使用。

ご注意

中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

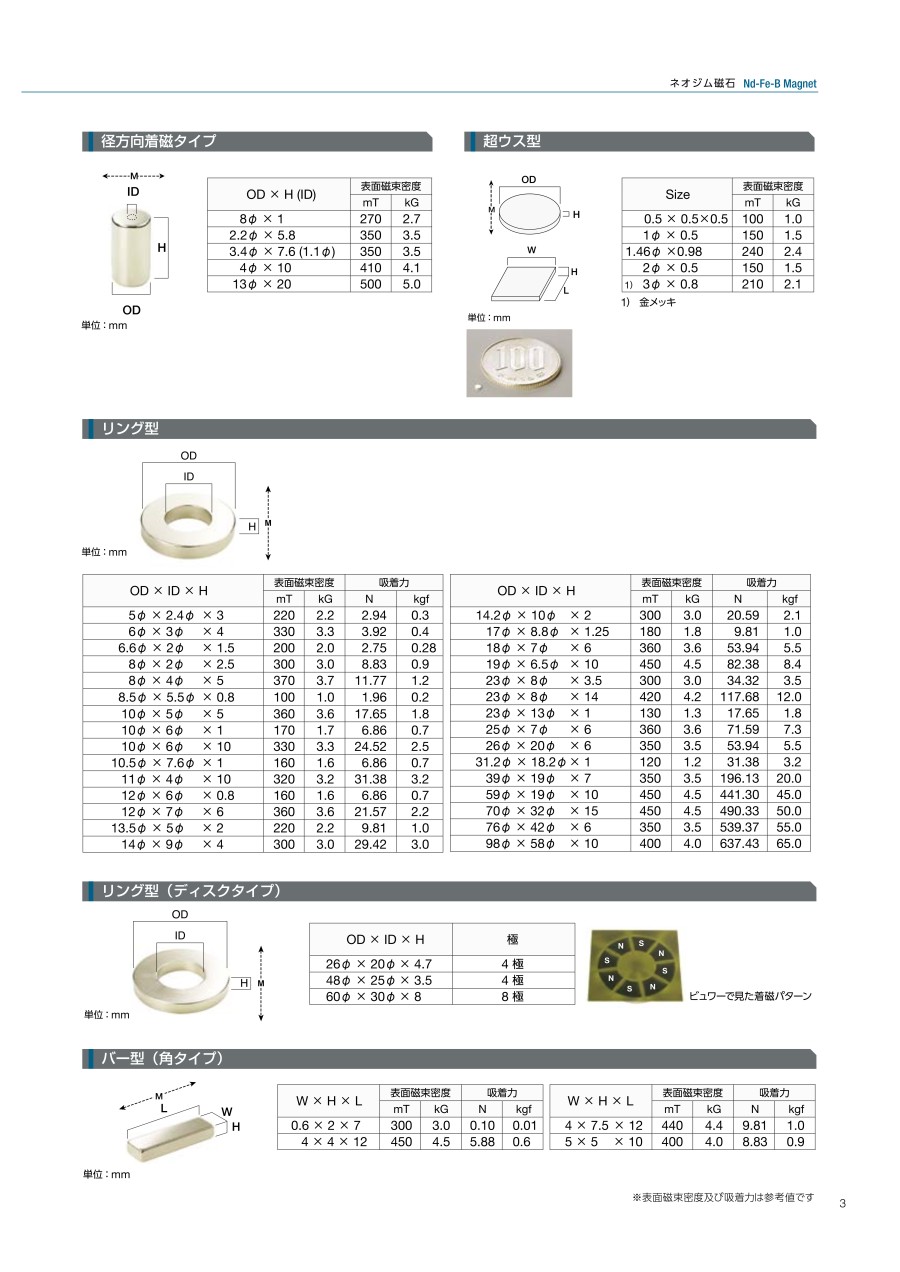

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
マグネット　皿ボルト止め　丸タイプ
マグネット、皿ボルト止め、丸タイプです。全商品、当日出荷可能です。
ネオマグ
円柱型皿穴付ネオジム磁石
ネオジム磁石、円柱型皿穴付。ネオジム磁石は全ての磁石の中で最強の磁石ですので、お客様の機器の小型化、高性能化に最適です。
二六製作所
リング型ネオジム磁石 NRシリーズ
円形タイプのマグネットです。機械加工による用途に合せた形状の製作が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ネオジム磁石リング型のレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

磁気センサー用の部品として使用しています

満足度：3.02023/04/26

いろいろなタイプのネオジム磁石を購入して磁気センサー用の試作品や検討品の部品として使用しています。評価中ですが、長所・短...もっと読む

0人が参考にしています。

設備改善に使用しました

満足度：4.02021/07/21

社内で使用している、ハンディコントローラのケーブルが使わない時にみっともなかったのでその改善に使用しました。ケーブルに結...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q磁石は後加工できますか？

着磁されている磁石に後加工はできません。
