メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
外径 OD(φ)
~mm- 26
- 48
- 60
内径 ID(φ)
~mm- 20
- 25
- 30
厚さ H(mm)
~mm- 3.5
- 4.7
- 8
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 当日出荷可能
ネオジム磁石 ディスクタイプ
- 通常単価(税別)
- 2,494円～8,316円
- 税込単価
- 2,743円～9,148円
強力な磁場で製品が小型化できるため広く使われている円形タイプのネオジム磁石。【...
詳細情報を確認する- マグネット種類（材質）
- ネオジム磁石
- 種類
- ディスクタイプ
ご注意
- 中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
未確定：候補が3型番あります。
商品情報

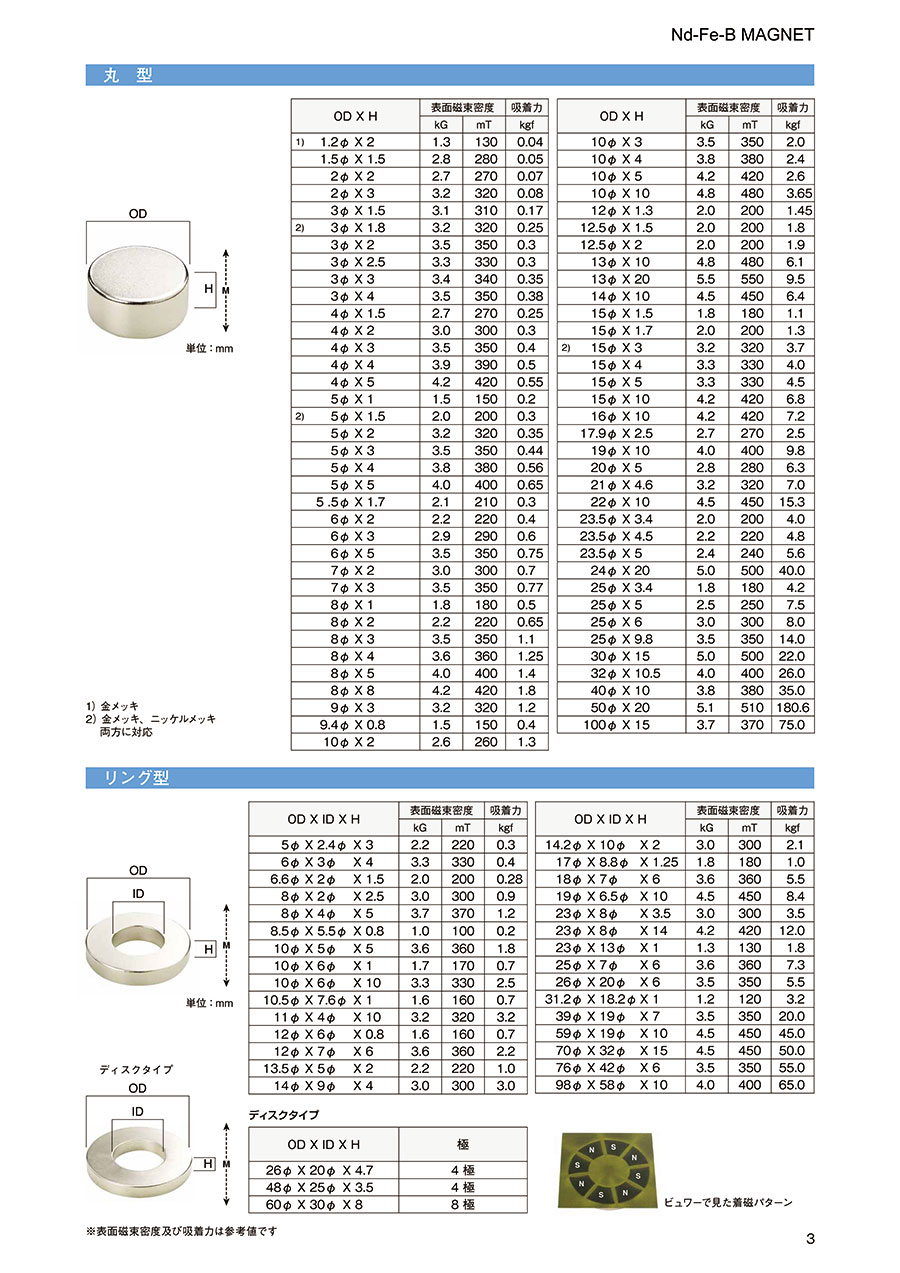

ネオジム磁石標準品 リング型（ディスクタイプ）の外形図と寸法
ネオジム磁石標準品 リング型（ディスクタイプ）の外形図
ビュワーで見た着磁パターン
| OD×ID×H | 極 |
|---|---|
| 26φ×20φ×4.7 | 4極 |
| 48φ×25φ×3.5 | 4極 |
| 60φ×30φ×8 | 8極 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,494円 ( 2,743円 ) | 在庫品1日目当日出荷可能 |
6,037円 ( 6,641円 ) | 在庫品1日目当日出荷可能 |
8,316円 ( 9,148円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
強力な磁場で製品が小型化できるため広く使われている円形タイプのネオジム磁石。
【特長】
・機械的強度には優れていますが、サビ易いため表面加工されており、80℃以下での使用が条件となります。
【用途】
・携帯電話のバイブレーター、ハードディスクドライブやCDプレーヤー、ヘッドフォンなどの小型の製品。
・自動車の各種制御モーター、電車、ハイブリッドカー、エレベーター駆動用モーターなど様々な用途で使用。
ご注意
- 中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
カタログ
商品担当おすすめ
ネオジム磁石 ディスクタイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q磁石は後加工できますか？
A
着磁されている磁石に後加工はできません。
