マグナ

サマリウムコバルト磁石リング型外径φ3～46

カタログ |

通常単価(税別): 647円～3,807円

税込単価: 712円～4,188円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

リング型のサマリウムコバルト磁石（サマコバ Sm-Co）は熱に強く強力な磁力を持つ希土類磁石。【特長】...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

よく一緒に見られています

マグナ

異方性フェライト磁石リング型

通常価格(税別)： 109円 (税込価格：120円)

通常出荷日：在庫品1日目

よく一緒に見られています

マグナ

サマリウムコバルト磁石丸型 φ2～25

通常価格(税別)： 285円 (税込価格：314円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

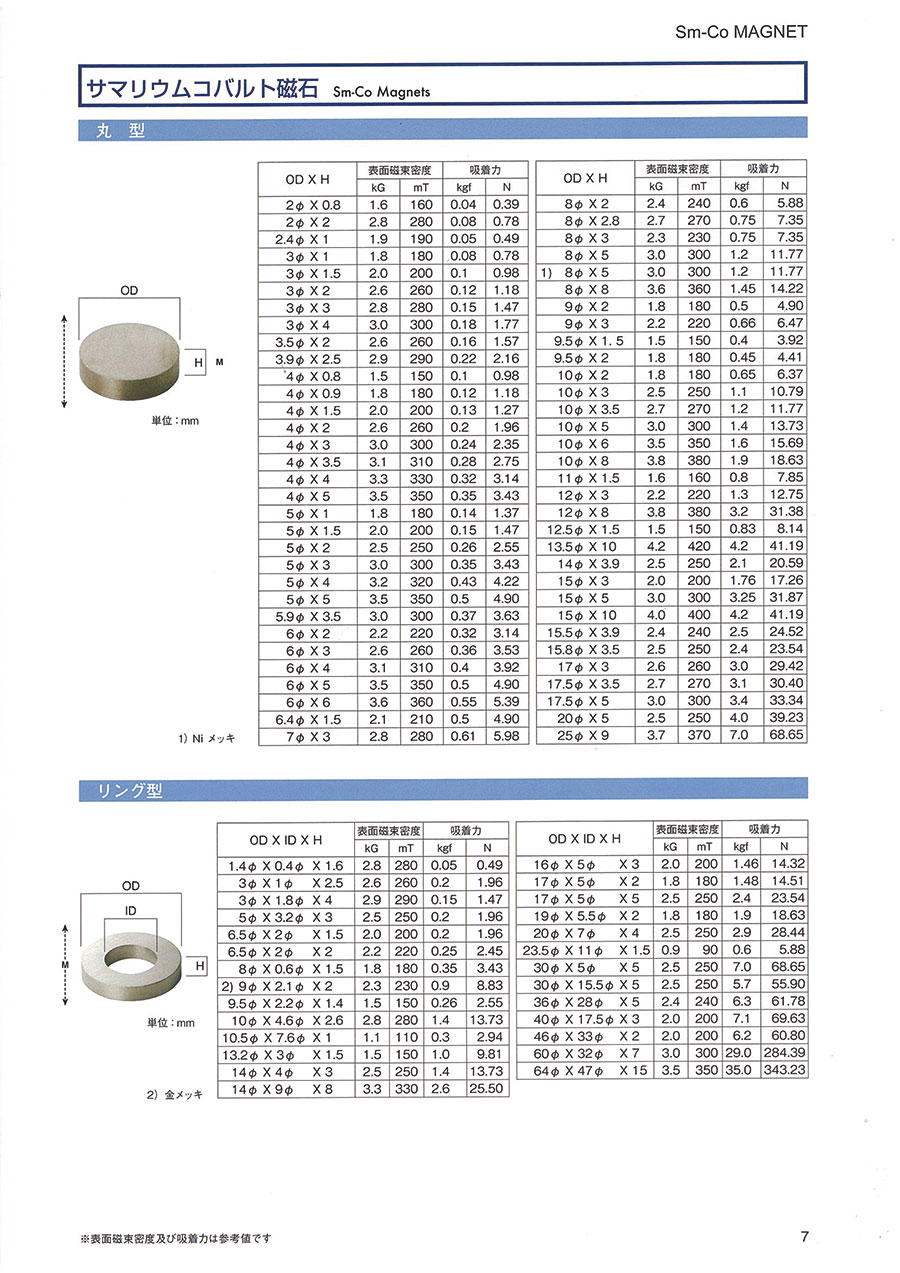

サマリウムコバルト磁石リング型の外形図と寸法

単位:mm

OD × ID × H						表面磁束密度		吸着力
OD × ID × H						mT	kG	N	kgf
	1.4	φ ×	0.4	φ ×	1.6	280	2.8	0.38	0.04
	3	φ ×	1	φ ×	2.5	260	2.6	1.61	0.16
	3	φ ×	1.8	φ ×	4	290	2.9	1.50	0.15
	5	φ ×	3.2	φ ×	3	250	2.5	3.01	0.31
	6.5	φ ×	2	φ ×	1.5	200	2.0	3.71	0.38
	6.5	φ ×	2	φ ×	2	220	2.2	4.86	0.50
	8	φ ×	0.6	φ ×	1.5	180	1.8	4.76	0.49
1)	9	φ ×	2.1	φ ×	2	230	2.3	6.62	0.68
	9.5	φ ×	2.2	φ ×	1.4	150	1.5	4.60	0.47
	10	φ ×	4.6	φ ×	2.6	280	2.8	12.09	1.23
	10.5	φ ×	7.6	φ ×	1	110	1.1	4.91	0.50
	13.2	φ ×	3	φ ×	1.5	150	1.5	10.07	1.03
	14	φ ×	4	φ ×	3	250	2.5	19.84	2.02
	14	φ ×	9	φ ×	8	330	3.3	25.71	2.62

OD × ID × H					表面磁束密度		吸着力
OD × ID × H					mT	kG	N	kgf
16	φ ×	5	φ ×	3	200	2.0	22.74	2.32
17	φ ×	5	φ ×	2	180	1.8	15.35	1.57
17	φ ×	5	φ ×	5	250	2.5	33.12	3.38
19	φ ×	5.5	φ ×	2	180	1.8	20.31	2.07
20	φ ×	7	φ ×	4	250	2.5	32.38	3.30
23.5	φ ×	11	φ ×	1.5	90	0.9	15.93	1.63
30	φ ×	5	φ ×	5	250	2.5	64.63	6.60
30	φ ×	15.5	φ ×	5	250	2.5	67.62	6.90
36	φ ×	28	φ ×	5	240	2.4	81.15	8.28
40	φ ×	17.5	φ ×	3	200	2.0	55.93	5.71
46	φ ×	33	φ ×	2	200	2.0	53.32	5.44
60	φ ×	32	φ ×	7	300	3.0	184.28	18.80
64	φ ×	47	φ ×	15	350	3.5	399.70	40.79

※表面磁束密度及び吸着力は参考値です

型番リスト

表示件数

型番

2-2010.57.61
2-2013.231.5
2-20104.62.6
2-20195.52
2-201498
2-201752
2-2023.5111.5
2-2031.84
2-20312.5
2-203015.55
2-203055
2-2036285
注文停止中 2-204017.53
2-2046332
2-2053.23
2-206.521.5
2-206.522
2-209.52.21.4

外径 OD

(φ)

吸着力（範囲選択）

(N)

吸着力（数値指定）

(N)

内径 ID

(φ)

厚さ H

(mm)

RoHS?

最小発注数量

10.5	～10.0	2.9	7.6	1	10	1個
13.2	～10.0	9.8	3	1.5	10	1個
10	10.1～20.0	13.7	4.6	2.6	10	1個
19	10.1～20.0	18.6	5.5	2	10	1個
14	20.1～30.0	25.5	9	8	10	1個
17	10.1～20.0	14.5	5	2	10	1個
23.5	～10.0	5.8	11	1.5	10	1個
3	～10.0	1.4	1.8	4	10	1個
3	～10.0	1.9	1	2.5	10	1個
30	50.1～60.0	55.9	15.5	5	10	1個
30	60.1～70.0	68.6	5	5	10	1個
36	60.1～70.0	61.7	28	5	10	1個
40	60.1～70.0	69.6	17.5	3	10	1個
46	60.1～70.0	60.8	33	2	10	1個
5	～10.0	1.9	3.2	3	10	1個
6.5	～10.0	1.9	2	1.5	10	1個
6.5	～10.0	2.4	2	2	10	1個
9.5	～10.0	2.5	2.2	1.4	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,755円 ( 1,931円 )	4日目
1,026円 ( 1,129円 )	4日目
1,652円 ( 1,817円 )	在庫品1日目当日出荷可能
1,969円 ( 2,166円 )	4日目
2,265円 ( 2,492円 )	4日目
1,969円 ( 2,166円 )	4日目
2,265円 ( 2,492円 )	4日目
647円 ( 712円 )	4日目
647円 ( 712円 )	4日目
2,844円 ( 3,128円 )	4日目
2,844円 ( 3,128円 )	4日目
2,669円 ( 2,936円 )	在庫品1日目当日出荷可能
3,807円 ( 4,188円 )	4日目
3,626円 ( 3,989円 )	4日目
647円 ( 712円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	4日目
647円 ( 712円 )	4日目
647円 ( 712円 )	4日目

詳細情報

基本情報

基本情報

リング型のサマリウムコバルト磁石（サマコバ Sm-Co）は熱に強く強力な磁力を持つ希土類磁石。
【特長】
・サビにも高温にも強いのが長所ですが、機械的強度に多少難があります。
・ネオジム同様に小型化、軽量化に最適の材料と好評です。
【用途】
・医療機器、センサー用、モーター用など多数使用されるマグネット。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サマリウムコバルト磁石リング型外径φ3～46のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q磁石は後加工できますか？

着磁されている磁石に後加工はできません。
