キャップマグネット 角型（Lタイプ）
- 通常単価(税別)
- 172円～1,310円
- 税込単価
- 189円～1,441円
フェライト磁石とヨーク（鉄）を組合わせて、磁力を一定方向に集中させ、より強力に...
詳細情報を確認する商品情報

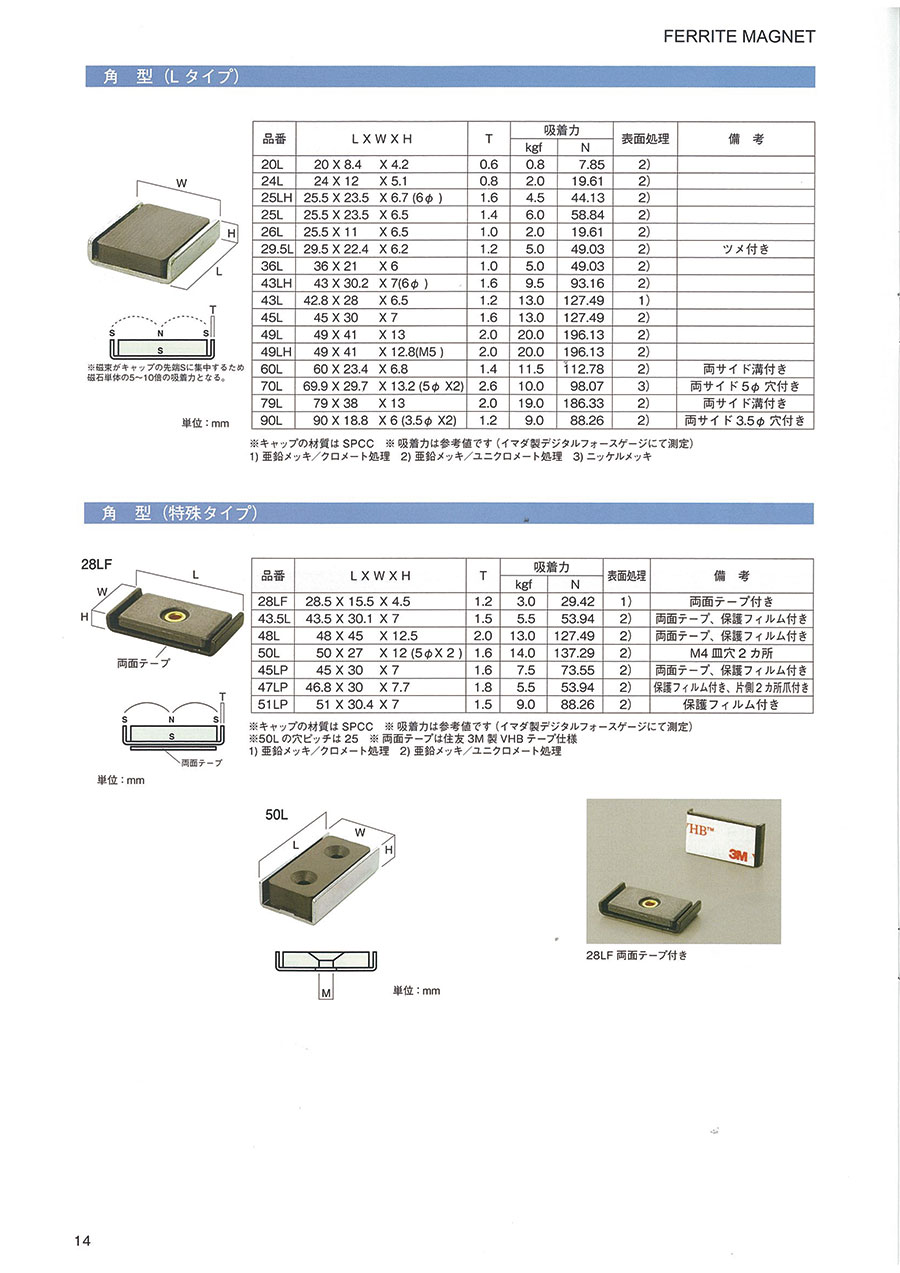

キャップマグネット 角型 （Ｌタイプ）の外形図と寸法
キャップマグネット 角型 （Ｌタイプ）の外形図
- ※ 磁束がキャップの先端Sに集中するため磁石単位の5～10倍の吸着力となる。
単位:mm。
| 品番 | L×W×H | T | 吸着力 | 表面処理 | 備考 | |
|---|---|---|---|---|---|---|
| kgf | N | |||||
| 20L | 20×8.4×4.2 | 0.6 | 0.8 | 7.85 | 2) | |
| 24L | 24×12×5.1 | 0.8 | 2.0 | 19.61 | 2) | |
| 25LH | 25.5×23.5×6.7(6φ) | 1.6 | 4.5 | 44.13 | 2) | |
| 25L | 25.5×23.5×6.5 | 1.4 | 6.0 | 58.84 | 2) | |
| 26L | 25.5×11×6.5 | 1.0 | 2.0 | 19.61 | 2) | |
| 36L | 36×21×6 | 1.0 | 5.0 | 49.03 | 2) | |
| 43LH | 43×30.2×7(6φ) | 1.6 | 9.5 | 93.16 | 2) | |
| 43L | 42.8×28×6.5 | 1.2 | 13.0 | 127.49 | 1) | |
| 45L | 45×30×7 | 1.6 | 13.0 | 127.49 | 2) | |
| 49L | 49×41×13 | 2.0 | 20.0 | 196.13 | 2) | |
| 49LH | 49×41×12.8(M5) | 2.0 | 20.0 | 196.13 | 2) | |
| 60L | 60×23.4×6.8 | 1.4 | 11.5 | 112.78 | 2) | 両サイド溝付き |
| 70L | 69.9×29.7×13.2(5φ×2) | 2.6 | 10.0 | 98.07 | 3) | 両サイド5φ穴付き |
| 79L | 79×38×13 | 2.0 | 19.0 | 186.33 | 2) | 両サイド溝付き |
| 90L | 90×18.8×6(3.5φ×2) | 1.2 | 9.0 | 88.26 | 2) | 両サイド3.5φ穴付き |
※キャップの材質はSPCC ※吸着力は参考値です（イマダ製デジタルフォースゲージにて測定）
1）亜鉛メッキ／クロメート処理 2)亜鉛メッキ／ユニクロメート処理 3)ニッケルメッキ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
172円 ( 189円 ) | 4日目 |
172円 ( 189円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
172円 ( 189円 ) | 4日目 |
289円 ( 318円 ) | 4日目 |
433円 ( 476円 ) | 4日目 |
433円 ( 476円 ) | 4日目 |
433円 ( 476円 ) | 4日目 |
848円 ( 933円 ) | 4日目 |
848円 ( 933円 ) | 4日目 |
647円 ( 712円 ) | 4日目 |
1,310円 ( 1,441円 ) | 4日目 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
フェライト磁石とヨーク（鉄）を組合わせて、磁力を一定方向に集中させ、より強力にした磁石応用品。
【特長】
・ヨークのネジ穴により取り付けも容易。
・磁石単体の場合より吸着力が数倍。ただし、磁力線が遠くまで届かない。
・保磁力が高いので減磁がない。
・焼結磁石（セラミックマグネット）なので耐蝕性に優れ、平面的な型状に適しているが、ワレやすい。
・技術革新により軽量化（従来の2分の1～3分の1）を実現。
【用途】
・主に吸着用。
・従来のオーディオ用スピーカーやヘッドホン用。
・自動車のモーター用、発電機用としての需要も伸びている。
ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
