マグナ

アルニコ磁石バー型

カタログ |

通常単価(税別): 560円～4,317円

税込単価: 616円～4,749円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

アルミニウム・ニッケル・コバルトを成分とする鋳造または焼結で製造される円形タイプのアルニコマグネット。...

詳細を確認

4.54.5

よく一緒に見られています

マグナ

異方性フェライト磁石丸型

通常価格(税別)： 133円 (税込価格：146円)

通常出荷日：在庫品1日目

よく一緒に見られています

マグナ

ネオジム磁石バー型（丸タイプ）

通常価格(税別)： 406円 (税込価格：447円)

通常出荷日：在庫品1日目

未確定：候補が37型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

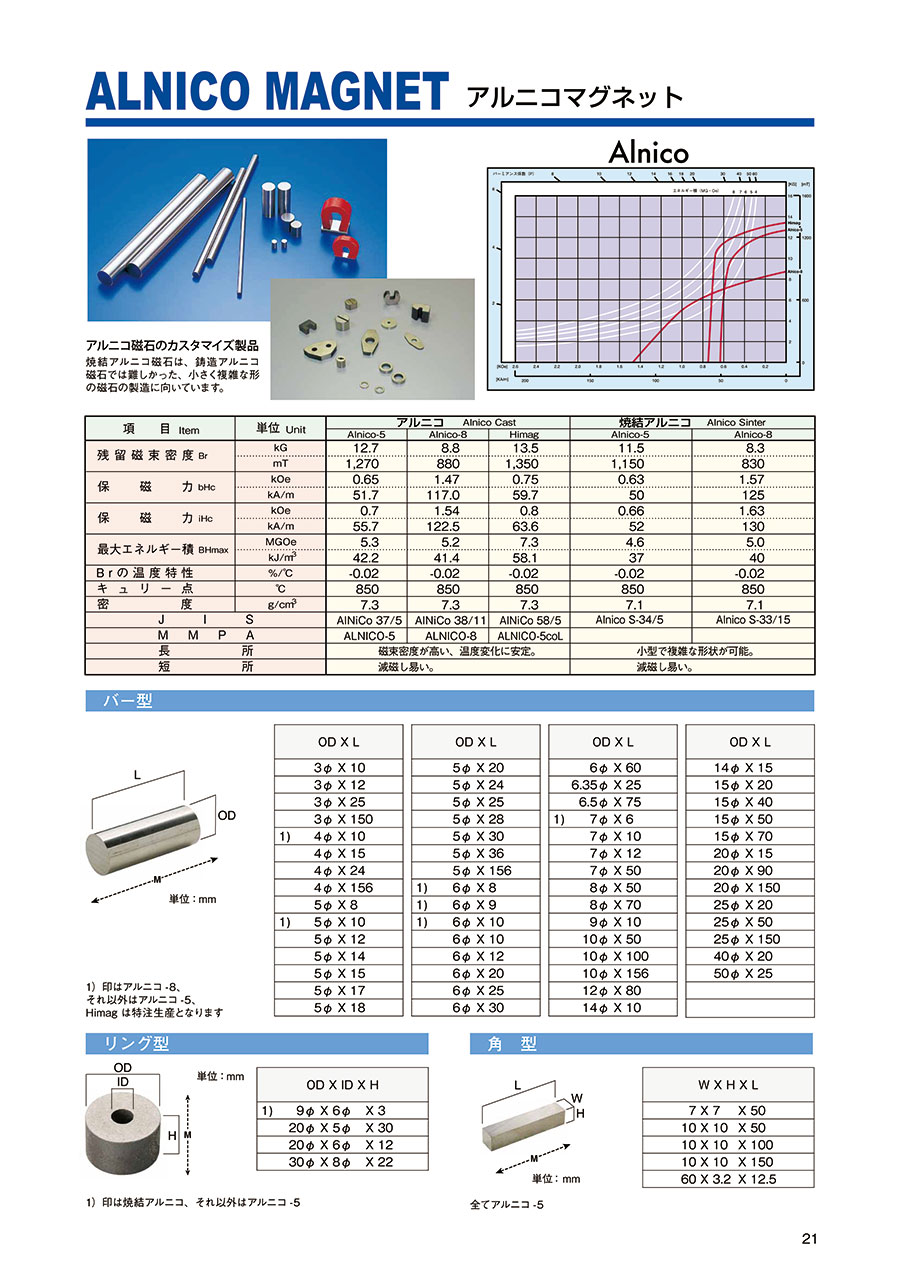

アルニコ磁石　バー型の外形図と寸法

OD × L				OD × L				OD × L				OD × L
	3	φ ×	10		5	φ ×	20		6	φ ×	30	1)	11.5	φ ×	10
	3	φ ×	12		5	φ ×	24		6	φ ×	60		12	φ ×	80
	3	φ ×	25		5	φ ×	25		6.35	φ ×	25		14	φ ×	10
1)	4	φ ×	10		5	φ ×	28		6.5	φ ×	75		14	φ ×	15
	4	φ ×	15		5	φ ×	30	1)	7	φ ×	6		15	φ ×	20
	4	φ ×	24		5	φ ×	36		7	φ ×	10		15	φ ×	40
	4	φ ×	156		5	φ ×	156		7	φ ×	12		15	φ ×	50
	5	φ ×	8	1)	6	φ ×	8		7	φ ×	50		15	φ ×	70
1)	5	φ ×	10	1)	6	φ ×	9		8	φ ×	50		20	φ ×	15
	5	φ ×	12	1)	6	φ ×	10		8	φ ×	70		20	φ ×	90
	5	φ ×	14		6	φ ×	10		9	φ ×	10		20	φ ×	150
	5	φ ×	15		6	φ ×	12		10	φ ×	50		25	φ ×	20
	5	φ ×	17		6	φ ×	20		10	φ ×	100		25	φ ×	50
	5	φ ×	18		6	φ ×	25		10	φ ×	156		50	φ ×	25

1)印はアルニコ-8、それ以外はアルニコ-5、Himagは特注生産となります。

型番リスト

表示件数

型番

外径 OD

(φ)

長さL

(mm)

RoHS?

最小発注数量

10	100	10	1個
10	156	10	1個
10	50	10	1個
14	10	10	1個
15	20	10	1個
15	40	10	1個
15	50	10	1個
15	70	10	1個
25	20	10	1個
3	10	10	1個
3	12	10	1個
3	25	10	1個
4	15	10	1個
4	24	10	1個
4	156	10	1個
5	12	10	1個
5	17	10	1個
5	18	10	1個
5	20	10	1個
5	24	10	1個
5	25	10	1個
5	28	10	1個
5	30	10	1個
5	36	10	1個
5	156	10	1個
6	12	10	1個
6	20	10	1個
6	25	10	1個
6	30	10	1個
6	60	10	1個
6.35	25	10	1個
7	10	10	1個
7	12	10	1個
9	10	10	1個
4	10	10	1個
6	10	10	1個
7	6	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,094円 ( 2,303円 )	4日目
2,590円 ( 2,849円 )	4日目
1,755円 ( 1,931円 )	4日目
1,310円 ( 1,441円 )	4日目
2,094円 ( 2,303円 )	4日目
3,094円 ( 3,403円 )	4日目
3,800円 ( 4,180円 )	4日目
4,317円 ( 4,749円 )	4日目
3,094円 ( 3,403円 )	4日目
597円 ( 657円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	4日目
647円 ( 712円 )	4日目
597円 ( 657円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	4日目
1,512円 ( 1,663円 )	4日目
697円 ( 767円 )	4日目
697円 ( 767円 )	4日目
697円 ( 767円 )	4日目
697円 ( 767円 )	4日目
867円 ( 954円 )	4日目
939円 ( 1,033円 )	4日目
939円 ( 1,033円 )	4日目
989円 ( 1,088円 )	4日目
989円 ( 1,088円 )	4日目
1,512円 ( 1,663円 )	4日目
697円 ( 767円 )	4日目
867円 ( 954円 )	4日目
939円 ( 1,033円 )	4日目
939円 ( 1,033円 )	4日目
1,310円 ( 1,441円 )	4日目
939円 ( 1,033円 )	4日目
867円 ( 954円 )	4日目
939円 ( 1,033円 )	4日目
697円 ( 767円 )	4日目
597円 ( 657円 )	在庫品1日目当日出荷可能
697円 ( 767円 )	4日目
697円 ( 767円 )	4日目

詳細情報

基本情報

基本情報

アルミニウム・ニッケル・コバルトを成分とする鋳造または焼結で製造される円形タイプのアルニコマグネット。
【特長】
・焼結アルニコ磁石は、鋳造アルニコ磁石では難しかった、小さく複雑な形の磁石の製造に向いています。
・減磁し易い欠点があるものの、高温に強く（キュリー点850℃）ワレにくいなど、機械的強度に優れる。
【用途】
・各種メーター、通信分野で根強い人気があり、積算電力計のほか防犯用機器などにも。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アルニコ磁石バー型のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

情報貼付のために使っています

満足度：5.02019/07/24

貼付物のサイズ、形状、重量等により丸型型番：AE036との使いわけをしていますが、いずれの商品も使い勝手が良好で、十分な...もっと読む

0人が参考にしています。

組立冶具の製品固定用レバーの固定用

満足度：4.02019/07/24

製品組立用冶具の製品を固定するレバーの固定用にアルニコ磁石バー型（5-10630）を使用しました。設計段階でズバリ仕様に...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q磁石は後加工できますか？

着磁されている磁石に後加工はできません。
