ダッヂビットインサート（スタンダード）SB 黄銅（カドミレス）【1～8000個入り】

Name: ダッヂビットインサート（スタンダード）SB 黄銅（カドミレス）【1～8,000個入り】
Brand: 東海物産
SKU: 221000748307
Rating: 4.7 (36 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（36件）

通常単価(税別): 26円～85,622円

税込単価: 29円～94,184円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東海物産

ダッヂビットインサートフランジ型FB 黄銅（カドミレス）

4.8

通常価格(税別)： 28円 (税込価格：31円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東海物産

ダッヂビットインサート（スタンダード）両面取りタイプ黄銅（カドミレス）

4.7

通常価格(税別)： 21円 (税込価格：23円)

通常出荷日：在庫品1日目

汎用タイプでコストが安くバランスが取れているネジインサート。【特長】・圧入時、...

詳細情報を確認する

種類
標準
使用用途
樹脂全般
ねじ種類
メートル(並目)ねじ
材質
黄銅
ノッチ
なし
形状
圧入
使用環境
製造機器

未確定：候補が82型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじ径(挿入後) M

(mm)

販売単位

長さ L　

(mm)

外径　D

ねじM径

サイズ（X表記）

サイズ（-表記）

RoHS?

最小発注数量

1.6	バラ(1個から購入可能)	4	3.0	M1.6	M1.6X4.0	M1.6-4.0	10	1個
1.7	バラ(1個から購入可能)	4	3.0	M1.7	M1.7X4.0	M1.7-4.0	10	1個
1.7	箱・パック	4	3.5	M1.7	M1.7X4.0	M1.7-4.0	10	1パック 6000個入り
2	バラ(1個から購入可能)	3.3	3.0	M2	M2X3.3	M2-3.3	10	1個
2	バラ(1個から購入可能)	2.0	3.0	M2	M2X2.0	M2-2.0	10	1個
2	バラ(1個から購入可能)	2.5	3.0	M2	M2X2.5	M2-2.5	10	1個
2	バラ(1個から購入可能)	3	3.0	M2	M2X3.0	M2-3.0	10	1個
2	バラ(1個から購入可能)	3.5	3.0	M2	M2X3.5	M2-3.5	10	1個
2	バラ(1個から購入可能)	4	3.0	M2	M2X4.0	M2-4.0	10	1個
2	バラ(1個から購入可能)	4.5	3.0	M2	M2X4.5	M2-4.5	10	1個
2	バラ(1個から購入可能)	5.5	3.0	M2	M2X5.5	M2-5.5	10	1個
2	バラ(1個から購入可能)	6	3.0	M2	M2X6.0	M2-6.0	10	1個
2	バラ(1個から購入可能)	8	3.0	M2	M2X8.0	M2-8.0	10	1個
2	バラ(1個から購入可能)	3	3.5	M2	M2X3.0	M2-3.0	10	1個
2	箱・パック	4	3.5	M2	M2X4.0	M2-4.0	10	1パック 7000個入り
2	バラ(1個から購入可能)	3	4.0	M2	M2X3.0	M2-3.0	10	1個
2	バラ(1個から購入可能)	5	4.0	M2	M2X5.0	M2-5.0	10	1個
2	箱・パック	6	4.0	M2	M2X6.0	M2-6.0	10	1パック 4000個入り
2	バラ(1個から購入可能)	7.0	4.0	M2	M2X7.0	M2-7.0	10	1個
2.6	バラ(1個から購入可能)	5	4.0	M2.6	M2.6X5.0	M2.6-5.0	10	1個
2.6	バラ(1個から購入可能)	7.0	4.5	M2.6	M2.6X7.0	M2.6-7.0	10	1個
2.6	バラ(1個から購入可能)	2.5	3.5	M2.6	M2.6X2.5	M2.6-2.5	10	1個
2.6	バラ(1個から購入可能)	3	3.5	M2.6	M2.6X3.0	M2.6-3.0	10	1個
2.6	箱・パック	2.5	4.0	M2.6	M2.6X2.5	M2.6-2.5	10	1パック 8000個入り
2.6	バラ(1個から購入可能)	3.5	4.0	M2.6	M2.6X3.5	M2.6-3.5	10	1個
2.6	バラ(1個から購入可能)	4	4.0	M2.6	M2.6X4.0	M2.6-4.0	10	1個
2.6	バラ(1個から購入可能)	6	4.0	M2.6	M2.6X6.0	M2.6-6.0	10	1個
2.6	バラ(1個から購入可能)	4	4.5	M2.6	M2.6X4.0	M2.6-4.0	10	1個
2.6	箱・パック	5	4.5	M2.6	M2.6X5.0	M2.6-5.0	10	1パック 3000個入り
3	バラ(1個から購入可能)	7.0	4.5	M3	M3X7.0	M3-7.0	10	1個
3	バラ(1個から購入可能)	9	5.5	M3	M3X9.0	M3-9.0	10	1個
3	バラ(1個から購入可能)	5.3	5.0	M3	M3X5.3	M3-5.3	10	1個
3	バラ(1個から購入可能)	6.5	5.0	M3	M3X6.5	M3-6.5	10	1個
3	バラ(1個から購入可能)	4.8	4.5	M3	M3X4.8	M3-4.8	10	1個
3	バラ(1個から購入可能)	10	4.5	M3	M3X10.0	M3-10.0	10	1個
3	バラ(1個から購入可能)	2.0	4.5	M3	M3X2.0	M3-2.0	10	1個
3	バラ(1個から購入可能)	3	4.5	M3	M3X3.0	M3-3.0	10	1個
3	バラ(1個から購入可能)	4	4.5	M3	M3X4.0	M3-4.0	10	1個
3	バラ(1個から購入可能)	5	4.5	M3	M3X5.0	M3-5.0	10	1個
3	バラ(1個から購入可能)	6	4.5	M3	M3X6.0	M3-6.0	10	1個
3	バラ(1個から購入可能)	8	4.5	M3	M3X8.0	M3-8.0	10	1個
3	バラ(1個から購入可能)	9	4.5	M3	M3X9.0	M3-9.0	10	1個
3	バラ(1個から購入可能)	3	5.0	M3	M3X3.0	M3-3.0	10	1個
3	箱・パック	3.5	5.0	M3	M3X3.5	M3-3.5	10	1パック 4000個入り
3	バラ(1個から購入可能)	4	5.0	M3	M3X4.0	M3-4.0	10	1個
3	バラ(1個から購入可能)	5	5.0	M3	M3X5.0	M3-5.0	10	1個
3	バラ(1個から購入可能)	6	5.0	M3	M3X6.0	M3-6.0	10	1個
3	バラ(1個から購入可能)	3	5.5	M3	M3X3.0	M3-3.0	10	1個
3	箱・パック	4	5.5	M3	M3X4.0	M3-4.0	10	1パック 3000個入り
3	バラ(1個から購入可能)	5	5.5	M3	M3X5.0	M3-5.0	10	1個
3	バラ(1個から購入可能)	6	5.5	M3	M3X6.0	M3-6.0	10	1個
3.5	箱・パック	7.0	5.5	M3.5	M3.5X7.0	M3.5-7.0	10	1パック 1500個入り
3.5	箱・パック	9	5.5	M3.5	M3.5X9.0	M3.5-9.0	10	1パック 1000個入り
3.5	箱・パック	6.5	5.0	M3.5	M3.5X6.5	M3.5-6.5	10	1パック 2000個入り
4	バラ(1個から購入可能)	9	5.5	M4	M4X9.0	M4-9.0	10	1個
4	バラ(1個から購入可能)	7.0	5.5	M4	M4X7.0	M4-7.0	10	1個
4	バラ(1個から購入可能)	8	6.5	M4	M4X8.0	M4-8.0	10	1個
4	バラ(1個から購入可能)	11	6.5	M4	M4X11.0	M4-11.0	10	1個
4	バラ(1個から購入可能)	5.8	5.5	M4	M4X5.8	M4-5.8	10	1個
4	バラ(1個から購入可能)	12.0	6.0	M4	M4X12.0	M4-12.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

224円 ( 246円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
68,777円 ( 75,655円 )	10日目
219円 ( 241円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
72,813円 ( 80,094円 )	1日目
219円 ( 241円 )	1日目
64円 ( 70円 )	在庫品1日目当日出荷可能
47,568円 ( 52,325円 )	1日目
219円 ( 241円 )	1日目
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
57円 ( 63円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
85,622円 ( 94,184円 )	1日目
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
34,560円 ( 38,016円 )	1日目
39円 ( 43円 )	在庫品1日目当日出荷可能
31円 ( 34円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	1日目
221円 ( 243円 )	1日目
31円 ( 34円 )	在庫品1日目当日出荷可能
51円 ( 56円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
227円 ( 250円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
53,053円 ( 58,358円 )	1日目
219円 ( 241円 )	在庫品1日目当日出荷可能
215円 ( 237円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
34,062円 ( 37,468円 )	1日目
219円 ( 241円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	在庫品1日目当日出荷可能
18,073円 ( 19,880円 )	10日目
14,238円 ( 15,662円 )	1日目
23,958円 ( 26,354円 )	1日目
42円 ( 46円 )	在庫品1日目当日出荷可能
38円 ( 42円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	在庫品1日目当日出荷可能
38円 ( 42円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	在庫品1日目当日出荷可能

基本情報
商品情報

基本情報

汎用タイプでコストが安くバランスが取れているネジインサート。
【特長】
・圧入時、製品に方向性あり。
・容易に使用でき、保持力、コストなどあらゆる面でバランスに優れたインサートナット。

商品情報

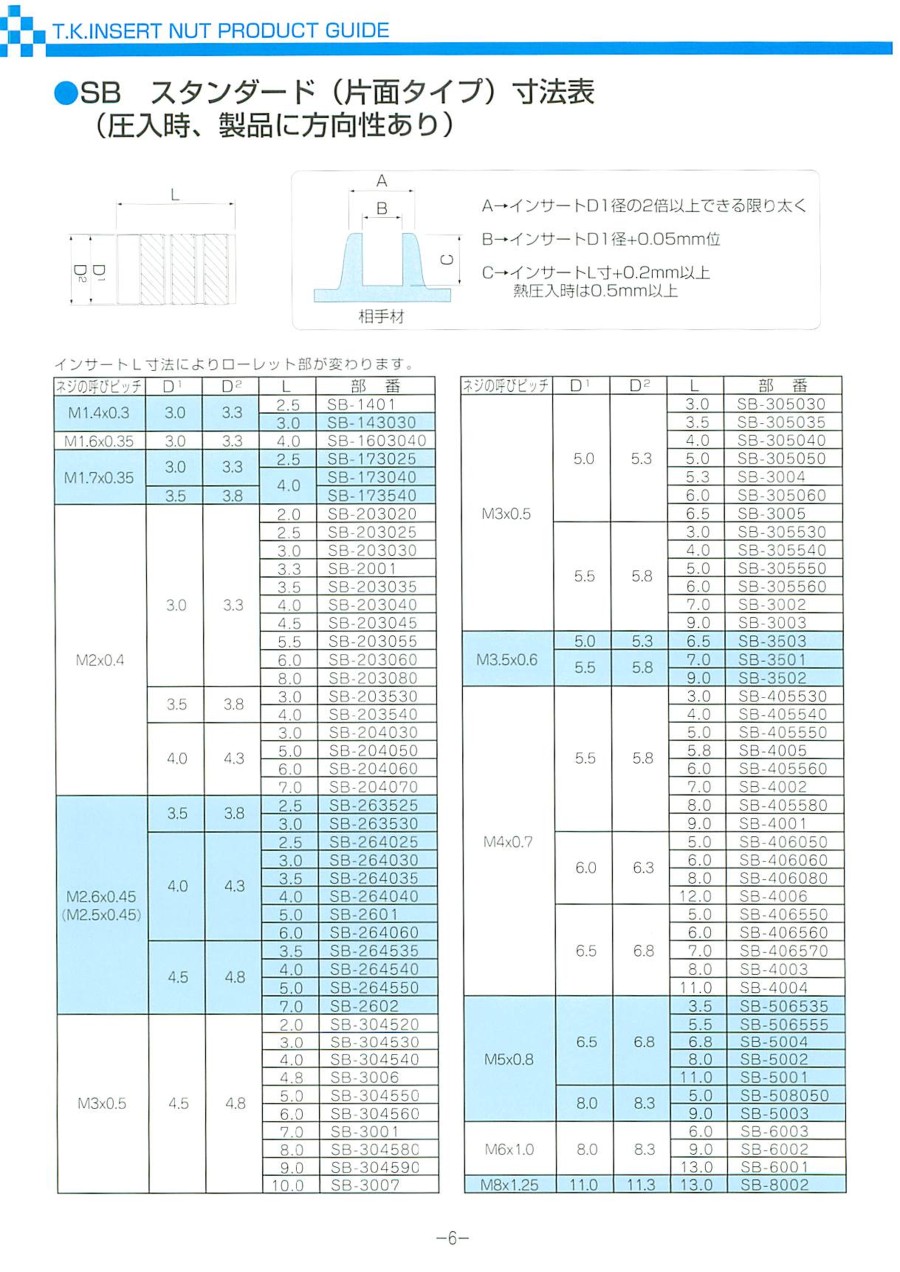

ダッヂビットインサート（スタンダード）SB 黄銅（カドミレス）の外形図と寸法

規格表上にございます「部番」の末尾CDを除いてご注文下さい。

※ インサートの長さによりローレント部が変わります。

ネジの呼びピッチ	D¹	D²	L	部番
M1.4×0.3	3.0	3.3	2.5	SB-1401CD
M1.4×0.3	3.0	3.3	3.0	SB-143060CD
M1.6×0.35	3.0	3.3	4.0	SB-1603040CD
M1.7×0.35	3.0	3.3	2.5	SB-173025CD
	3.0	3.3	4.0	SB-173040CD
	3.5	3.8	4.0	SB-173540CD
M2×0.4	3.0	3.3	2.0	SB-203020CD
			2.5	SB-203025CD
			3.0	SB-203030CD
			3.3	SB-2001CD
			3.5	SB-203035CD
			4.0	SB-203040CD
			4.5	SB-203045CD
			5.5	SB-203055CD
			6.0	SB-203060CD
			8.0	SB-203080CD
	3.5	3.8	3.0	SB-203530CD
	3.5	3.8	4.0	SB-203540CD
	4.0	4.3	3.0	SB-204030CD
			5.0	SB-204050CD
			6.0	SB-204060CD
			7.0	SB-204070CD
M2.6×0.45	3.5	3.8	2.5	SB-263525CD
	3.5	3.8	3.0	SB-263530CD
	4.0	4.3	2.5	SB-264025CD
			3.0	SB-264030CD
			3.5	SB-264035CD
			4.0	SB-264040CD
			5.0	SB-2601CD
			6.0	SB-204060CD
	4.5	4.8	3.5	SB-264535CD
			4.0	SB-264540CD
			5.0	SB-264550CD
			7.0	SB-2602CD
M3×0.5	4.5	4.8	2.0	SB-304520CD
			3.0	SB-304530CD
			4.0	SB-304540CD
			4.8	SB-3006CD
			5.0	SB-304550CD
			6.0	SB-304560CD
			7.0	SB-3001CD
			8.0	SB-304580CD
			9.0	SB-304590CD
			10.0	SB-3007CD
	5.0	5.3	3.0	SB-305030CD
			3.5	SB-305035CD
			4.0	SB-305040CD
			5.0	SB-305050CD
			5.3	SB-3004CD
			6.0	SB-305060CD
			6.5	SB-3005CD
	5.5	5.8	3.0	SB-305530CD
			4.0	SB-305540CD
			5.0	SB-305550CD
			6.0	SB-305560CD
			7.0	SB-3002CD
			9.0	SB-3003CD
M3.5×0.6	5.0	5.3	6.5	SB-3503CD
	5.5	5.8	7.0	SB-3501CD
	5.5	5.8	9.0	SB-3502CD
M4×0.7	5.5	5.8	3.0	SB-405530CD
			4.0	SB-405540CD
			5.0	SB-405550CD
			5.8	SB-4005CD
			6.0	SB-405560CD
			7.0	SB-4002CD
			8.0	SB-405580CD
			9.0	SB-4001CD
	6.0	6.3	5.0	SB-406050CD
			6.0	SB-406060CD
			8.0	SB-406080CD
			12.0	SB-4006CD
	6.5	6.8	5.0	SB-406550CD
			6.0	SB-406560CD
			7.0	SB-406570CD
			8.0	SB-4003CD
			11.0	SB-4004CD
M5×0.8	6.5	6.8	3.5	SB-506535CD
			5.5	SB-506555CD
			6.8	SB-5004CD
			8.0	SB-5002CD
			11.0	SB-5001CD
	8.0	8.3	5.0	SB-508050CD
	8.0	8.3	9.0	SB-5003CD
M6×1.0	8.0	8.3	6.0	SB-6003CD
			9.0	SB-6002CD
			13.0	SB-6001CD
M8×1.25	11.0	11.3	13.0	SB-8002CD

ビットインサートSB/FBの使用方法

相手穴セット

圧入または熱圧入

完了

注意・禁止事項

インサート圧入時には相手ポスー番上から力が掛かるため、外径を太くし割れないようにしてください。太くできない場合、熱圧入で割れを防ぐことができます。
インサートに傷が付かないようポンチや板などをあてがい、上からハンマー等で叩いて挿入してください。

注意・禁止事項

ハンダこてなどをインサート内径部にあて、樹脂を溶かしながら挿入してください。

注意・禁止事項

パッキン等柔らかい物を締め付ける時インサートが抜けてきます。

締め付けられる物がインサートの外径より大きい時インサートが抜けてきます。

相手材の下穴が大きすぎる場合。

※ 上図のような場合にはネジを締め付けるとインサートが抜けてきます｡大きな力で締め付けない場合にはフランジ型をご検討ください。
