基本情報

拡張方式であるため、成形後圧入インサートの中では一番薄い肉厚で使用可能なネジインサート。
【特長】
・拡張板を規定位置まで押し下げることでローレット部が拡張し力を発揮します。
・このためポス肉厚が比較薄い場合も使用可能です。
・また拡張方式であるため、相手材の材質を問わず幅広い用途に対応します。
・十字割入り形状です。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

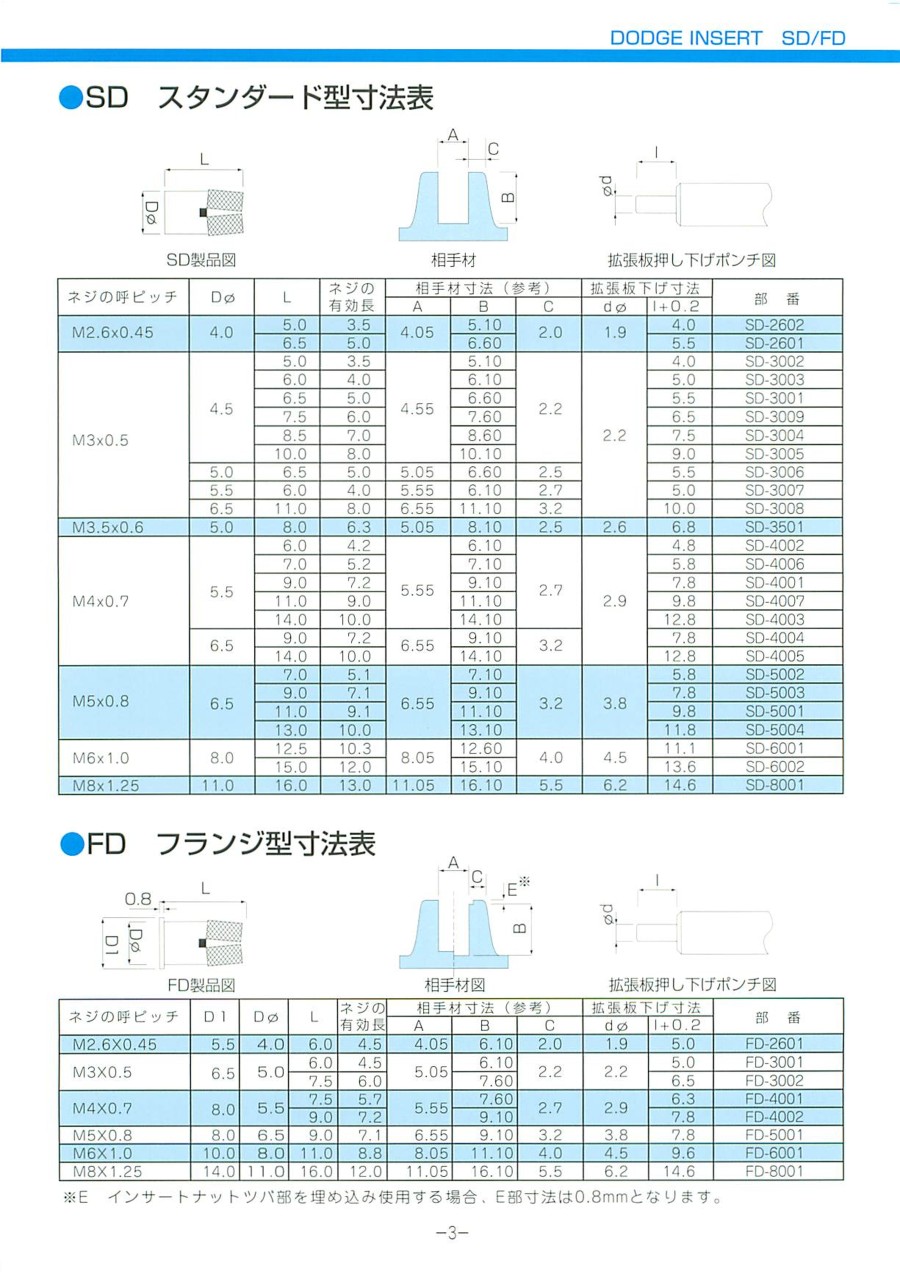

ダッヂインサートフランジ型FD 黄銅（カドミレス）の外形図と寸法

規格表上にございます「部番」の末尾CDを除いてご注文下さい。

ネジの呼びピッチ	D1	Dφ	L	ネジの有効長	相手材寸法(参照)			拡張板下げ寸法		部番
ネジの呼びピッチ	D1	Dφ	L	ネジの有効長	A	B	C	dφ	ℓ+0.2	部番
M2.6×0.45	5.5	4.0	6.0	4.5	4.05	6.10	2.0	1.9	5.0	FD-2601CD
M3×0.5	6.5	5.0	6.0	4.5	5.05	6.10	2.2	2.2	5.0	FD-3001CD
M3×0.5	6.5	5.0	7.5	6.0	5.05	7.60	2.2	2.2	6.5	FD-3002CD
M4×0.7	8.0	5.5	7.5	5.7	5.55	7.60	2.7	2.9	6.3	FD-4001CD
M4×0.7	8.0	5.5	9.0	7.2	5.55	9.10	2.7	2.9	7.8	FD-4002CD
M5×0.8	8.0	6.5	9.0	7.1	6.55	9.10	3.2	3.8	7.8	FD-5001CD
M6×1.0	10.0	8.0	11.0	8.8	8.05	11.10	4.0	4.5	9.6	FD-6001CD
M8×1.25	14.0	11.0	16.0	12.0	11.05	16.10	5.5	6.2	14.6	FD-8001CD

ダッヂインサートの使用方法

相手穴セット

圧入

拡張板押し下げ

ダッヂインサートの使用上の注意

パッキン等柔らかい物を締め付ける時インサートが抜けてきます。

締め付けられる物がインサートの外径より大きい時インサートが抜けてきます。

下穴がインサートより深い場合、下穴に段をつけるかフランジタイプを検討してください。

※ このような場合でも大きな力で締め付けない場合にはフランジタイプなどのインサート外周が大きいもので、相手材に当たる面積を大きくすると使用可能な場合もあります。
