東海物産

ウルトラサート UD2 UD4 黄銅（カドミレス）【1～5000個入り】

Name: ウルトラサート UD2 UD4 黄銅（カドミレス）【1～5,000個入り】
Brand: 東海物産
SKU: 221000748262
Rating: 4.3 (8 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（8件）

通常単価(税別): 25円～60,160円

税込単価: 28円～66,176円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東海物産

ダッヂビットインサート（スタンダード）両面取りタイプ黄銅（カドミレス）

4.7

通常価格(税別)： 21円 (税込価格：23円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東海物産

ダッヂビットインサート（スタンダード）SB 黄銅（カドミレス）

4.7

通常価格(税別)： 26円 (税込価格：29円)

通常出荷日：在庫品1日目

【特長】・相手樹脂の下穴にインサートをセットする場合、どのインサートより簡単確...

詳細情報を確認する

種類
標準
使用用途
樹脂全般
ねじ種類
メートル(並目)ねじ
材質
黄銅
ノッチ
なし
形状
圧入
使用環境
製造機器

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が26型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじ径(挿入後) M

(mm)

長さ(挿入後) L　(D=ねじ径 M)

販売単位

長さ L　

(mm)

外径　D

ねじM径

サイズ（X表記）

サイズ（-表記）

RoHS?

最小発注数量

2.6	2D	箱・パック	6	3.30	M2.6	M2.6X6.0	M2.6-6.0	10	1パック 5000個入り
2.6	1D	バラ(1個から購入可能)	3.5	3.58	M2.6	M2.6X3.5	M2.6-3.5	10	1個
3	2D	バラ(1個から購入可能)	7.0	4.16	M3	M3X7.0	M3-7.0	10	1個
3	1D	バラ(1個から購入可能)	4.2	4.5	M3	M3X4.2	M3-4.2	10	1個
4	2D	バラ(1個から購入可能)	9	5.38	M4	M4X9.0	M4-9.0	10	1個
4	1D	バラ(1個から購入可能)	5.6	5.83	M4	M4X5.6	M4-5.6	10	1個
5	2D	箱・パック	11	6.67	M5	M5X11.0	M5-11.0	10	1パック 600個入り
6	2D	バラ(1個から購入可能)	13.0	7.89	M6	M6X13.0	M6-13.0	10	1個
6	1D	バラ(1個から購入可能)	8	8.54	M6	M6X8.0	M6-8.0	10	1個
8	1.5D	箱・パック	13.0	11.4	M8	M8X13.0	M8-13.0	10	1パック 600個入り
10	1D	箱・パック	12.7	11.8	M10	M10X12.7	M10-12.7	10	1パック 800個入り
2	2D	バラ(1個から購入可能)	4	3.6	M2	M2X4.0	M2-4.0	10	1個
2.6	2D	バラ(1個から購入可能)	5.7	4.6	M2.6	M2.6X5.7	M2.6-5.7	10	1個
3	1.5D	バラ(1個から購入可能)	5.7	4.6	M3	M3X5.7	M3-5.7	10	1個
3	1D	バラ(1個から購入可能)	4	4.6	M3	M3X4.0	M3-4.0	10	1個
3	1.5D	バラ(1個から購入可能)	5	4.6	M3	M3X5.0	M3-5.0	10	1個
3.5	2D	箱・パック	7.1	5.6	M3.5	M3.5X7.1	M3.5-7.1	10	1パック 2000個入り
4	2D	バラ(1個から購入可能)	8.2	6.4	M4	M4X8.2	M4-8.2	10	1個
4	1D	バラ(1個から購入可能)	5.8	6.4	M4	M4X5.8	M4-5.8	10	1個
4	1.5D	バラ(1個から購入可能)	6.5	6.4	M4	M4X6.5	M4-6.5	10	1個
5	1.5D	バラ(1個から購入可能)	9.5	7.1	M5	M5X9.5	M5-9.5	10	1個
5	1D	バラ(1個から購入可能)	5.8	7.1	M5	M5X5.8	M5-5.8	10	1個
6	2D	バラ(1個から購入可能)	12.7	8.7	M6	M6X12.7	M6-12.7	10	1個
6	1D	バラ(1個から購入可能)	6.5	8.7	M6	M6X6.5	M6-6.5	10	1個
6	1.5D	バラ(1個から購入可能)	9.5	8.6	M6	M6X9.5	M6-9.5	10	1個
8	1.5D	バラ(1個から購入可能)	12.7	10.4	M8	M8X12.7	M8-12.7	10	1個

通常単価(税別) (税込単価)	通常出荷日

60,160円 ( 66,176円 )	1日目
37円 ( 41円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	在庫品1日目当日出荷可能
33円 ( 36円 )	在庫品1日目当日出荷可能
51円 ( 56円 )	在庫品1日目当日出荷可能
15,372円 ( 16,909円 )	1日目
62円 ( 68円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
31,396円 ( 34,536円 )	1日目
37,123円 ( 40,835円 )	1日目
25円 ( 28円 )	在庫品1日目当日出荷可能
26円 ( 29円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	在庫品1日目当日出荷可能
34円 ( 37円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	在庫品1日目当日出荷可能
34,864円 ( 38,350円 )	10日目
49円 ( 54円 )	在庫品1日目当日出荷可能
34円 ( 37円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	在庫品1日目当日出荷可能
76円 ( 84円 )	在庫品1日目当日出荷可能
51円 ( 56円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
242円 ( 266円 )	在庫品1日目当日出荷可能
74円 ( 81円 )	在庫品1日目当日出荷可能
95円 ( 105円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・相手樹脂の下穴にインサートをセットする場合、どのインサートより簡単確実にセットできます。
・ウルトラサートは保持力を特化させたインサートです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

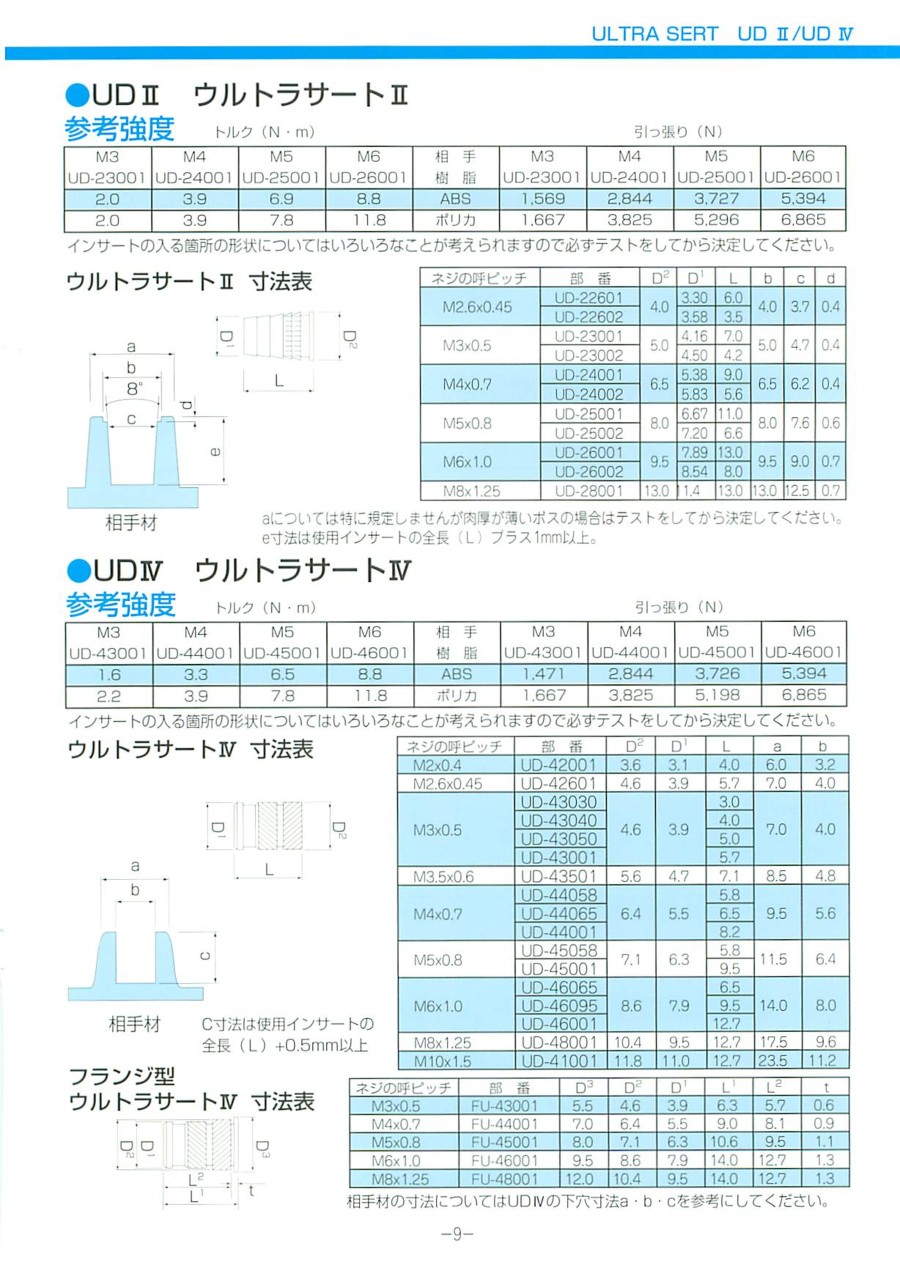

ウルトラサート UD2 UD4 黄銅（カドミレス）の外形図と寸法

規格表上にございます「部番」の末尾CDを除いてご注文下さい。

UDⅡ

ネジの呼ピッチ	部番	D²	D¹	L	b	c	d
M2.6X0.45	UD-22601CD	4.0	3.30	6.0	4.0	3.7	0.4
M2.6X0.45	UD-22602CD	4.0	3.58	3.5	4.0	3.7	0.4
M3X0.5	UD-23001CD	5.0	4.16	7.0	5.0	4.7	0.4
M3X0.5	UD-23002CD	5.0	4.50	4.2	5.0	4.7	0.4
M4X0.7	UD-24001CD	6.5	5.38	9.0	6.5	6.2	0.4
M4X0.7	UD-24002CD	6.5	5.83	5.6	6.5	6.2	0.4
M5X0.8	UD-25001CD	8.0	6.67	11.0	8.0	7.6	0.6
M5X0.8	UD-25002CD	8.0	7.20	6.6	8.0	7.6	0.6
M6X1.0	UD-26001CD	9.5	7.89	13.0	9.5	9.0	0.7
M6X1.0	UD-26002CD	9.5	8.54	8.0	9.5	9.0	0.7
M8X1.25	UD-28001CD	13.0	1.4	13.0	13.0	12.5	0.7

UDⅣ

ネジの呼ピッチ	部番	D²	D¹	L	A	B
M2X0.4	UD-42001CD	3.6	3.1	4.0	6.0	3.2
M2.6X0.45	UD-42601CD	4.6	3.9	5.7	7.0	4.0
M3X0.5	UD-43030CD	4.6	3.9	3.0	7.0	4.0
	UD-43040CD			4.0
	UD-43050CD			5.0
	UD-43001CD			5.7
M3.5X0.6	UD-43501CD	5.6	4.7	7.1	8.5	4.8
M4X0.7	UD-44058CD	6.4	5.5	5.8	9.5	5.6
	UD-44065CD			6.5
	UD-44001CD			8.2
M5X0.8	UD-45058CD	7.1	6.3	5.8	11.5	6.4
M5X0.8	UD-45001CD	7.1	6.3	9.5	11.5	6.4
M6X1.0	UD-46065CD	8.6	7.9	6.5	14.0	8.0
	UD-46095CD			9.5
	UD-46001CD			12.7
M8X1.25	UD-48001CD	10.4	9.5	12.7	17.5	9.6
M10X1.5	UD-41001CD	11.8	11.0	12.7	23.5	11.2

保持力最強の成型後熱圧入インサート

ウルトラサートは保持力を特化させたインサートで、保持力は成型後インサートで最強を誇る。
2タイプを用意しており、使用条件に合わせて使い分けることで強力な保持力を発揮。

ウルトラサートのタイプ

ウルトラサート2

製品がテーパーにできており、相手材にセットしやすく少々の動きでは外れない。また熱伝導率がよく、広い部分で樹脂を溶かすため強い力を発揮する。

ウルトラサート4

ウルトラサート2で設計した場合にテーパー穴では成型品の表面がひけてしまい問題になるような場合に使用可能。

使用方法

1.相手穴セット

2.熱圧入

3.完了

使用上の注意

パッキン等柔らかい物を締め付ける時、インサートが抜けてきます。

締め付けられる物がインサートの外径より大きい時、インサートが抜けてきます。

相手材の下穴が大きすぎる場合、充分な強度が得られません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ウルトラサート UD2 UD4 黄銅（カドミレス）のレビュー

4.3平均満足度：4.38件のレビュー

星5
50%
星4
38%
星3
13%
星2
0%
星1
0%

樹脂部品に後加工（熱圧入）で使用

満足度：4.02019/07/01

作業性も強度的にも問題ない。必要な数量だけバラで購入できるのが助かる。今後もリピート予定。

2人が参考にしています。

3Dプリンタ出力の試作品へのネジ穴取付に

満足度：5.02018/06/28

はんだごてで簡単に熱圧入できるので便利です、3Dプリンタと組み合わせると小型ケース類制作の自由度が大幅に上がります。

2人が参考にしています。

ケミウッドへのネジ穴取り付けに

満足度：5.02017/04/24

熱を加えて圧入するのではなく、打ち込みで挿入しました。エンザートやヘリサートよりも使い勝手がよく引っ張り強度もあります...もっと読む

2人が参考にしています。

製品に使用しました

満足度：3.02019/12/10

樹脂製の大型筐体製品の部品として使用しました。この商品は、顧客からの指定でしたのでミスミに手配して購入しました。この商品...もっと読む

1人が参考にしています。

樹脂部品の試作品に使用

満足度：4.02017/06/05

樹脂試作品のボルト締結部分に使用。納期も短く、値段も安いので良かったです。

1人が参考にしています。
