ケーエス産業

スーパーシャフト h7【5～30個入り】

Name: スーパーシャフト h7【5～30個入り】
Brand: ケーエス産業
SKU: 221000746923
Rating: 4.5 (8 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（8件）

この商品のFAQをみる（2件）

通常単価(税別): 2,968円～5,277円

税込単価: 3,265円～5,805円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ケーエス産業

スーパーシャフト m6

4.4

通常価格(税別)： 2,968円 (税込価格：3,265円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ケーエス産業

ロングスーパーシャフト

通常価格(税別)： 6,184円 (税込価格：6,802円)

通常出荷日：2 日目～

旧JIS h7（マイナス公差）の平行ピン。【特長】・精密スーパーシャフトは極細...

詳細情報を確認する

種類
平行ピン
ねじ/ねじ穴有無
なし
末端形状
標準
材質
SUS304
軸径公差
マイナス公差
エアベント有無
なし
基本形状
標準タイプ
表面処理
なし
販売単位
箱・パック

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
砥石による端面切断の際、砥粒が砥石から脱落して、筋状の深い傷（へこみ）を発生させる場合があります。
製造工程の特性上、これらの傷を完全に防ぐことは難しいため、あらかじめご理解いただきますようお願いいたします。

未確定：候補が226型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

径（d）許容差（単位:mm）

	0.1	0.2	0.3	0.4	0.5	0.6	0.8	1.0	1.2	1.5	1.6	1.8	2.0	2.5	3.0	4.0	5.0	6.0
h7	0～-0.01															0～-0.012

長さ（L）許容差（単位:mm）

2.0以上 6.0以下：±0.1
6.0以上 30.0以下：±0.2
30.0以上 120.0以下：±0.3

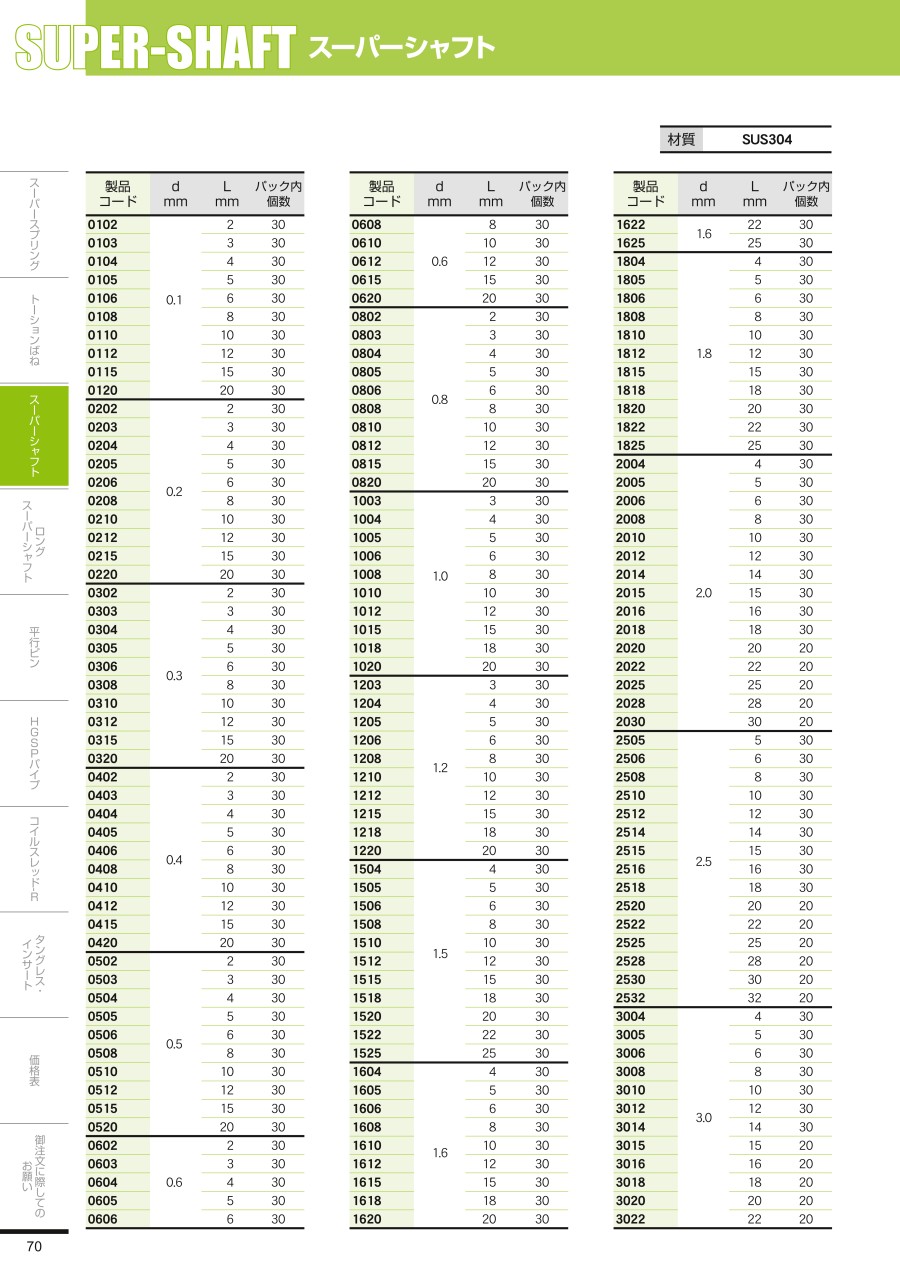

規格表

外径：0.1mm～0.3mm

製品コード	d (mm)	L (mm)
0102	0.1	2
0103	0.1	3
0104	0.1	4
0105	0.1	5
0106	0.1	6
0108	0.1	8
0110	0.1	10
0112	0.1	12
0115	0.1	15
0120	0.1	20
0202	0.2	2
0203	0.2	3
0204	0.2	4
0205	0.2	5
0206	0.2	6
0208	0.2	8
0210	0.2	10
0212	0.2	12
0215	0.2	15
0220	0.2	20
0302	0.3	2
0303	0.3	3
0304	0.3	4
0305	0.3	5
0306	0.3	6
0308	0.3	8
0310	0.3	10
0312	0.3	12
0315	0.3	15
0320	0.3	20

外径：0.4mm～0.6mm

製品コード	d (mm)	L (mm)
0402	0.4	2
0403	0.4	3
0404	0.4	4
0405	0.4	5
0406	0.4	6
0408	0.4	8
0410	0.4	10
0412	0.4	12
0415	0.4	15
0420	0.4	20
0502	0.5	2
0503	0.5	3
0504	0.5	4
0505	0.5	5
0506	0.5	6
0508	0.5	8
0510	0.5	10
0512	0.5	12
0515	0.5	15
0520	0.5	20
0602	0.6	2
0603	0.6	3
0604	0.6	4
0605	0.6	5
0606	0.6	6
0608	0.6	8
0610	0.6	10
0612	0.6	12
0615	0.6	15
0620	0.6	20

外径：0.8mm～1.2mm

製品コード	d (mm)	L (mm)
0802	0.8	2
0803	0.8	3
0804	0.8	4
0805	0.8	5
0806	0.8	6
0808	0.8	8
0810	0.8	10
0812	0.8	12
0815	0.8	15
0820	0.8	20
1003	1.0	3
1004	1.0	4
1005	1.0	5
1006	1.0	6
1008	1.0	8
1010	1.0	10
1012	1.0	12
1015	1.0	15
1018	1.0	18
1020	1.0	20
1203	1.2	3
1204	1.2	4
1205	1.2	5
1206	1.2	6
1208	1.2	8
1210	1.2	10
1212	1.2	12
1215	1.2	15
1218	1.2	18
1220	1.2	20

外径：1.5mm～1.8mm

製品コード	d (mm)	L (mm)
1504	1.5	4
1505	1.5	5
1506	1.5	6
1508	1.5	8
1510	1.5	10
1512	1.5	12
1515	1.5	15
1518	1.5	18
1520	1.5	20
1522	1.5	22
1525	1.5	25
1604	1.6	4
1605	1.6	5
1606	1.6	6
1608	1.6	8
1610	1.6	10
1612	1.6	12
1615	1.6	15
1618	1.6	18
1620	1.6	20
1622	1.6	22
1625	1.6	25
1804	1.8	4
1805	1.8	5
1806	1.8	6
1808	1.8	8
1810	1.8	10
1812	1.8	12
1815	1.8	15
1818	1.8	18
1820	1.8	20
1822	1.8	22
1825	1.8	25

外径：2mm～2.5mm

製品コード	d (mm)	L (mm)
2004	2.0	4
2005	2.0	5
2006	2.0	6
2008	2.0	8
2010	2.0	10
2012	2.0	12
2014	2.0	14
2015	2.0	15
2016	2.0	16
2018	2.0	18
2020	2.0	20
2022	2.0	22
2025	2.0	25
2028	2.0	28
2030	2.0	30
2505	2.5	5
2506	2.5	6
2508	2.5	8
2510	2.5	10
2512	2.5	12
2514	2.5	14
2515	2.5	15
2516	2.5	16
2518	2.5	18
2520	2.5	20
2522	2.5	22
2525	2.5	25
2528	2.5	28
2530	2.5	30
2532	2.5	32

外径：3mm～4mm

製品コード	d (mm)	L (mm)
3004	3.0	4
3005	3.0	5
3006	3.0	6
3008	3.0	8
3010	3.0	10
3012	3.0	12
3014	3.0	14
3015	3.0	15
3016	3.0	16
3018	3.0	18
3020	3.0	20
3022	3.0	22
3025	3.0	25
3028	3.0	28
3030	3.0	30
3032	3.0	32
3035	3.0	35
3036	3.0	36
3038	3.0	38
3040	3.0	40
4006	4.0	6
4008	4.0	8
4010	4.0	10
4012	4.0	12
4014	4.0	14
4015	4.0	15
4016	4.0	16
4018	4.0	18
4020	4.0	20
4022	4.0	22
4025	4.0	25
4028	4.0	28
4030	4.0	30
4032	4.0	32
4035	4.0	35
4036	4.0	36
4038	4.0	38
4040	4.0	40
4045	4.0	45

外径：5mm～6mm

製品コード	d (mm)	L (mm)
5010	5.0	10
5012	5.0	12
5014	5.0	14
5015	5.0	15
5016	5.0	16
5018	5.0	18
5020	5.0	20
5022	5.0	22
5025	5.0	25
5028	5.0	28
5030	5.0	30
5032	5.0	32
5035	5.0	35
5036	5.0	36
5038	5.0	38
5040	5.0	40
5045	5.0	45
5050	5.0	50
5053	5.0	53
5056	5.0	56
6010	6.0	10
6012	6.0	12
6014	6.0	14
6015	6.0	15
6016	6.0	16
6018	6.0	18
6020	6.0	20
6022	6.0	22
6025	6.0	25
6028	6.0	28
6030	6.0	30
6032	6.0	32
6035	6.0	35
6036	6.0	36
6038	6.0	38
6040	6.0	40
6045	6.0	45
6050	6.0	50
6053	6.0	53
6056	6.0	56
6060	6.0	60
6065	6.0	65

型番リスト

表示件数

型番

呼び径

長さ

径(d)許容差

(mm)

パック内個数

RoHS?

最小発注数量

0.1	2	30	10	1パック 30個入り
0.1	3	30	10	1パック 30個入り
0.1	4	30	10	1パック 30個入り
0.1	5	30	10	1パック 30個入り
0.1	6	30	10	1パック 30個入り
0.1	8	30	10	1パック 30個入り
0.1	10	30	10	1パック 30個入り
0.1	12	30	10	1パック 30個入り
0.1	15	30	10	1パック 30個入り
0.1	20	30	10	1パック 30個入り
0.2	2	30	10	1パック 30個入り
0.2	3	30	10	1パック 30個入り
0.2	4	30	10	1パック 30個入り
0.2	5	30	10	1パック 30個入り
0.2	6	30	10	1パック 30個入り
0.2	8	30	10	1パック 30個入り
0.2	10	30	10	1パック 30個入り
0.2	12	30	10	1パック 30個入り
0.2	15	30	10	1パック 30個入り
0.2	20	30	10	1パック 30個入り
0.3	2	30	10	1パック 30個入り
0.3	3	30	10	1パック 30個入り
0.3	4	30	10	1パック 30個入り
0.3	5	30	10	1パック 30個入り
0.3	6	30	10	1パック 30個入り
0.3	8	30	10	1パック 30個入り
0.3	10	30	10	1パック 30個入り
0.3	12	30	10	1パック 30個入り
0.3	15	30	10	1パック 30個入り
0.3	20	30	10	1パック 30個入り
0.4	2	30	10	1パック 30個入り
0.4	3	30	10	1パック 30個入り
0.4	4	30	10	1パック 30個入り
0.4	5	30	10	1パック 30個入り
0.4	6	30	10	1パック 30個入り
0.4	8	30	10	1パック 30個入り
0.4	10	30	10	1パック 30個入り
0.4	12	30	10	1パック 30個入り
0.4	15	30	10	1パック 30個入り
0.4	20	30	10	1パック 30個入り
0.5	2	30	10	1パック 30個入り
0.5	3	30	10	1パック 30個入り
0.5	4	30	10	1パック 30個入り
0.5	5	30	10	1パック 30個入り
0.5	6	30	10	1パック 30個入り
0.5	8	30	10	1パック 30個入り
0.5	10	30	10	1パック 30個入り
0.5	12	30	10	1パック 30個入り
0.5	15	30	10	1パック 30個入り
0.5	20	30	10	1パック 30個入り
0.6	2	30	10	1パック 30個入り
0.6	3	30	10	1パック 30個入り
0.6	4	30	10	1パック 30個入り
0.6	5	30	10	1パック 30個入り
0.6	6	30	10	1パック 30個入り
0.6	8	30	10	1パック 30個入り
0.6	10	30	10	1パック 30個入り
0.6	12	30	10	1パック 30個入り
0.6	15	30	10	1パック 30個入り
0.6	20	30	10	1パック 30個入り

通常単価(税別) (税込単価)	通常出荷日

4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	3日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,593円 ( 5,052円 )	2日目
4,593円 ( 5,052円 )	2日目
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	2日目
4,373円 ( 4,810円 )	在庫品1日目当日出荷可能

基本情報

基本情報

旧JIS h7（マイナス公差）の平行ピン。
【特長】
・精密スーパーシャフトは極細サイズより揃え、幅広くご利用いただけますよう、最少パックから量産品まで全点即納できるよう準備しております。
・試作・研究開発に最適。
・お求めやすい数量。
・少量生産品に適応し、業務の合理化に貢献。
【用途】
・精密機器、産業機械用キーコンポーネントなど幅広い用途で利用できる。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
砥石による端面切断の際、砥粒が砥石から脱落して、筋状の深い傷（へこみ）を発生させる場合があります。
製造工程の特性上、これらの傷を完全に防ぐことは難しいため、あらかじめご理解いただきますようお願いいたします。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ノックレス（NKL）
「スーパーシャフト　h7」を取り付ける工具ノックレス (NKL)。
エスコ
2.0-8.0mm/6本組平行ピンポンチ
「スーパーシャフト　h7」を取り付ける工具2.0-8.0mm/6本組平行ピンポンチ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スーパーシャフト h7のレビュー

4.5平均満足度：4.58件のレビュー

星5
63%
星4
25%
星3
13%
星2
0%
星1
0%

位置決め用

満足度：5.02018/08/02

平行ピンのh7公差(B種)のφ1.8は、他メーカーでは規格上なかったので、助かりました。価格も安いと思います。バラ売...もっと読む

1人が参考にしています。

位置合わせのピンとして使用しています

満足度：5.02023/01/30

Φ１ｍｍでh7，できるだけ長いピンを探していた．規格や他サイトで探したが，長さ20ｍｍのピンは，この商品しかなかった．こ...もっと読む

0人が参考にしています。

治具

満足度：4.02022/06/22

この商品は治具用のノックピンとして購入・使用しています。ミスミから購入したのは纏まった数が必要だったからなのですが、早期...もっと読む

0人が参考にしています。

スペーサー代わりに使用

満足度：3.02019/05/17

在庫品は当然ながら到着までも早いため非常に助かるが、取り寄せの場合多少時間がかかるように思える。製品としては特に問題...もっと読む

0人が参考にしています。

製品の組み立てに

満足度：4.02019/02/26

何種類かを購入しております。種類が豊富なのと、他サイトさんより安いところがありがたいです！

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

QRoHS対応品ですか？

全サイズRoHs対応品となります。

QREACH規則のSVHC物質は使用していませんか？

全サイズSVHC物質は含有されておりません。
